市政道路人行道残疾人通道大样图纸CAD

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图用于路口及路段人行横道处设置残疾人通道(缘石坡道)的情况,供以手摇三轮车及轮椅为工具的残疾人通过。
所有道路交叉路口均应设置供残疾人通过的缘石坡道。
三面坡缘石坡道适用于无设施带或绿化带处的人行道,人行道与缘石间有设施带或绿化带时,设单面坡缘石坡道。
平面布置示意图设置时根据道路平面图中人行道及人行横道线的设置及各路口的实际情况确定。
在人行横道与缘石坡道处不得设雨水口,如有冲突,可稍微移动缘石坡道的位置或雨水口的位置以错开。
缘石坡道处车行道、人行道的路面结构及做法与路段上相同。
缘石坡道用人行道砖铺砌，路面结构组合与人行道相同；坡面转折处人行道砖须切割齐整。
……
该资料包含：

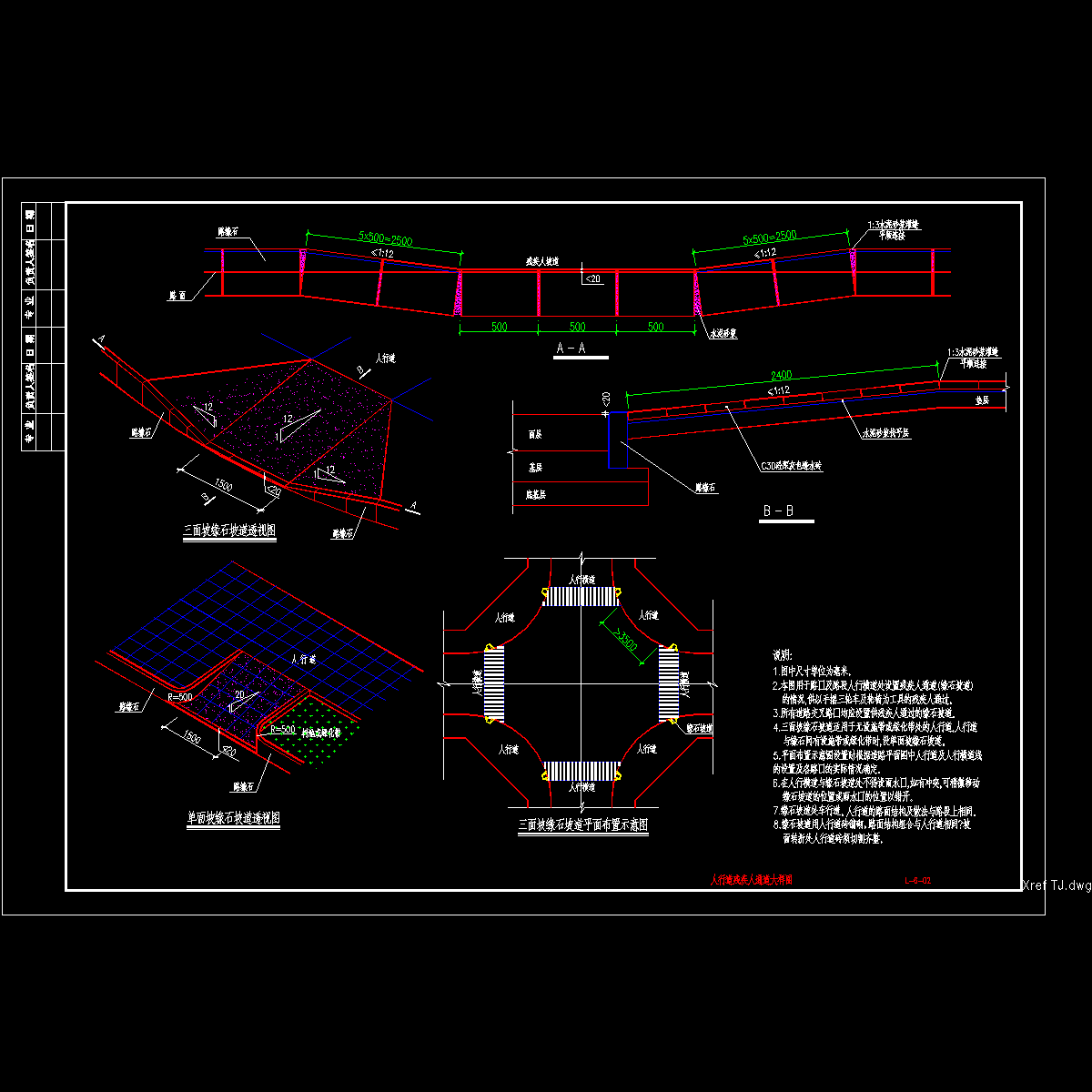

三面坡缘石坡道平面布置示意图
单面坡缘石坡道透视图
三面坡缘石坡道透视图
路面结构
……
共计1张，编制于近代年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
