道路超高方式节点设计CAD图纸

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、需设置超高的平曲线路段按规定设置超高缓和段.
2、D点为设计标高,左右路幅分别绕D点旋转超高.
3、Lr为超高缓和段长度,按下式计算：
式中：B2-行车道加路缘带宽度(M),
△i-超高坡度与路拱坡度代数差.
P-超高渐变率: V=100Km/h P=1/225～1/330
当缓和曲线(Ls)较长,超高缓和段长度(Lr)按图示设置.
5、分离式路基右幅超高同整体式右半幅；左幅超高同整体式左半幅。分离式路基、上下分幅路基左路肩与路面同步超高。无论超高与否，土路肩始终按设计横坡向外倾斜。

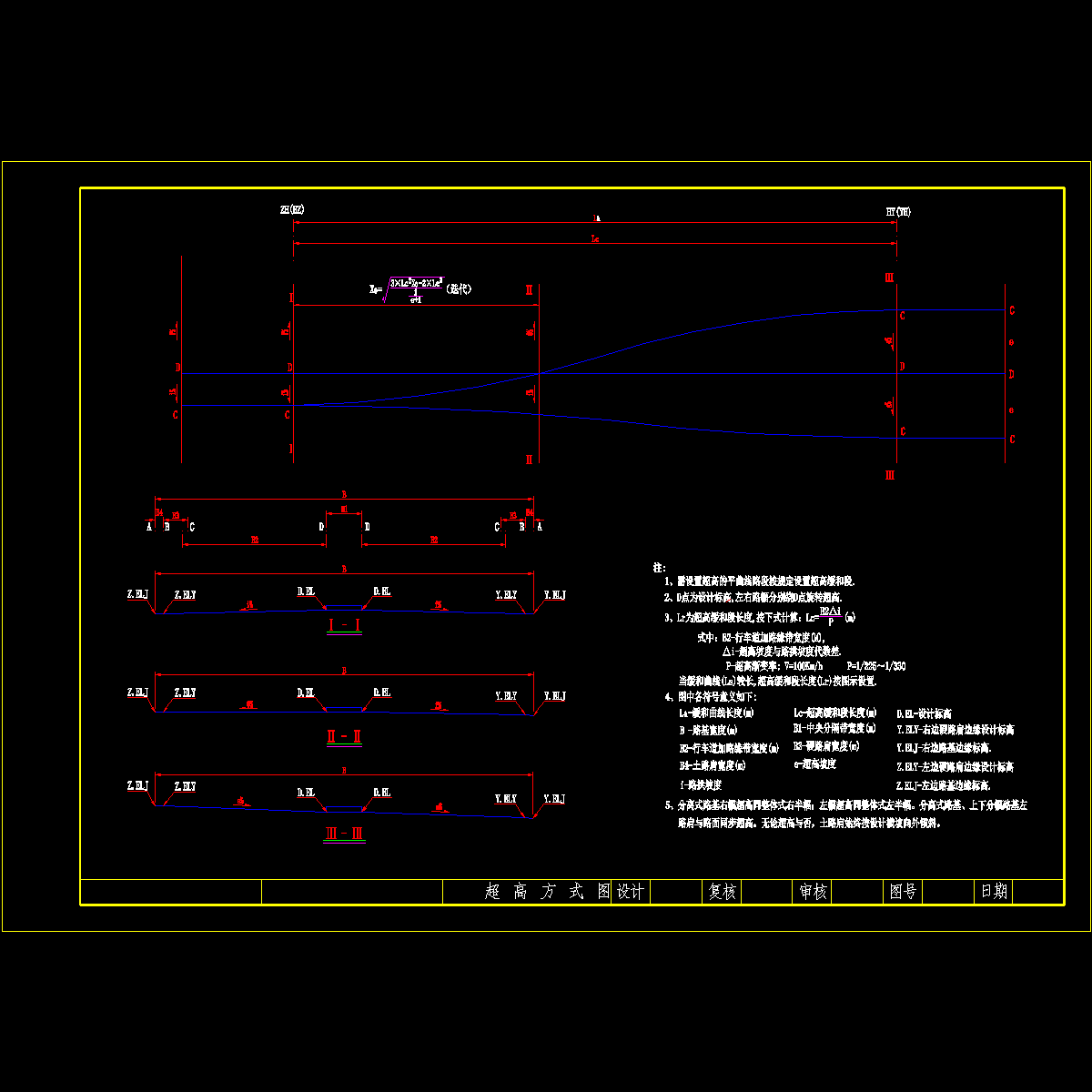

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
