景观大道道路工程交通安全设施施工CAD大样图设计41张

rtjhjknn · 发表于 2021-2-4 21:43:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

交通安全设施设计说明
交通设施数量汇总表
标准横断面标线布置图

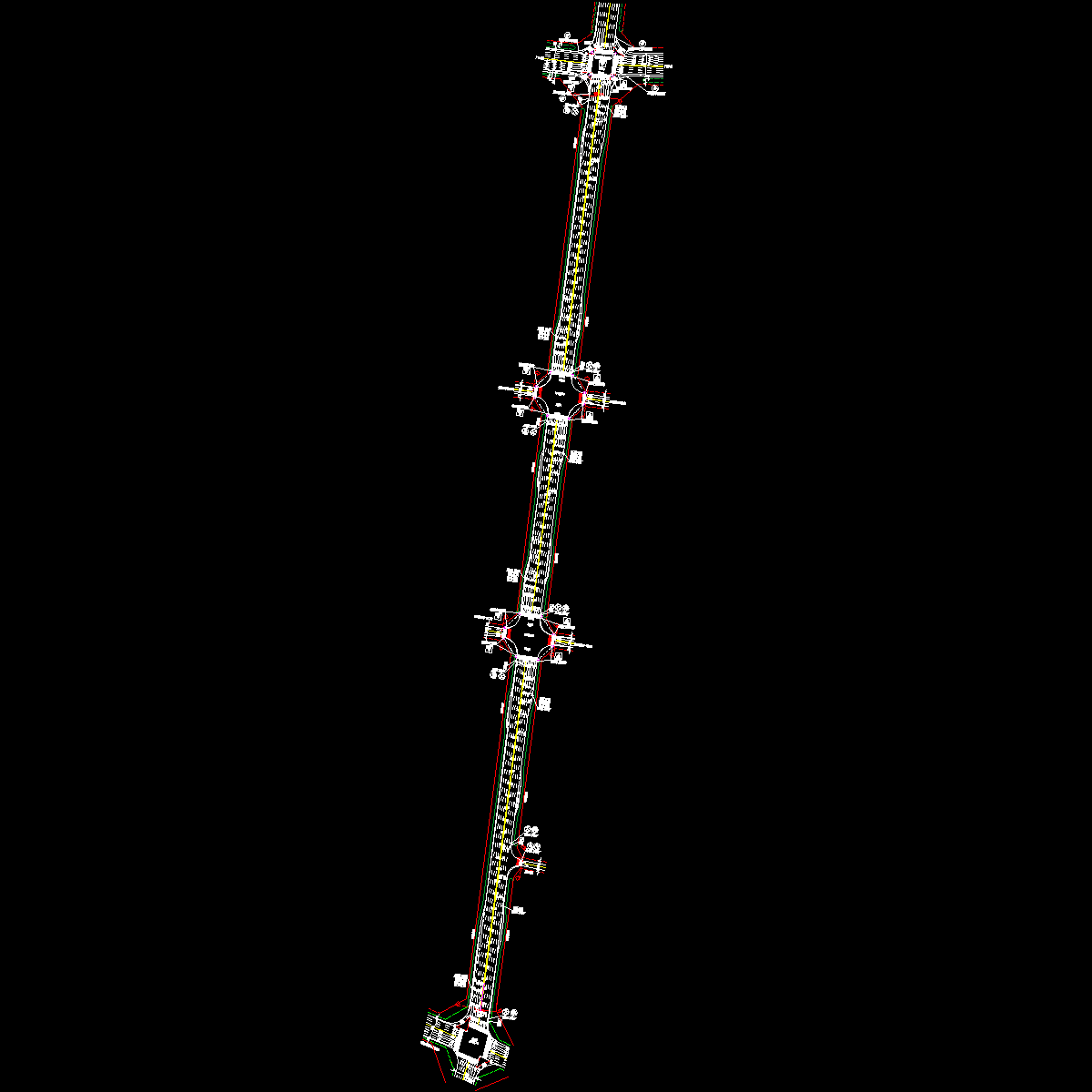

交通安全设施平面布置图
交通标志设计图
交通标线设计图
交通信号灯设计图

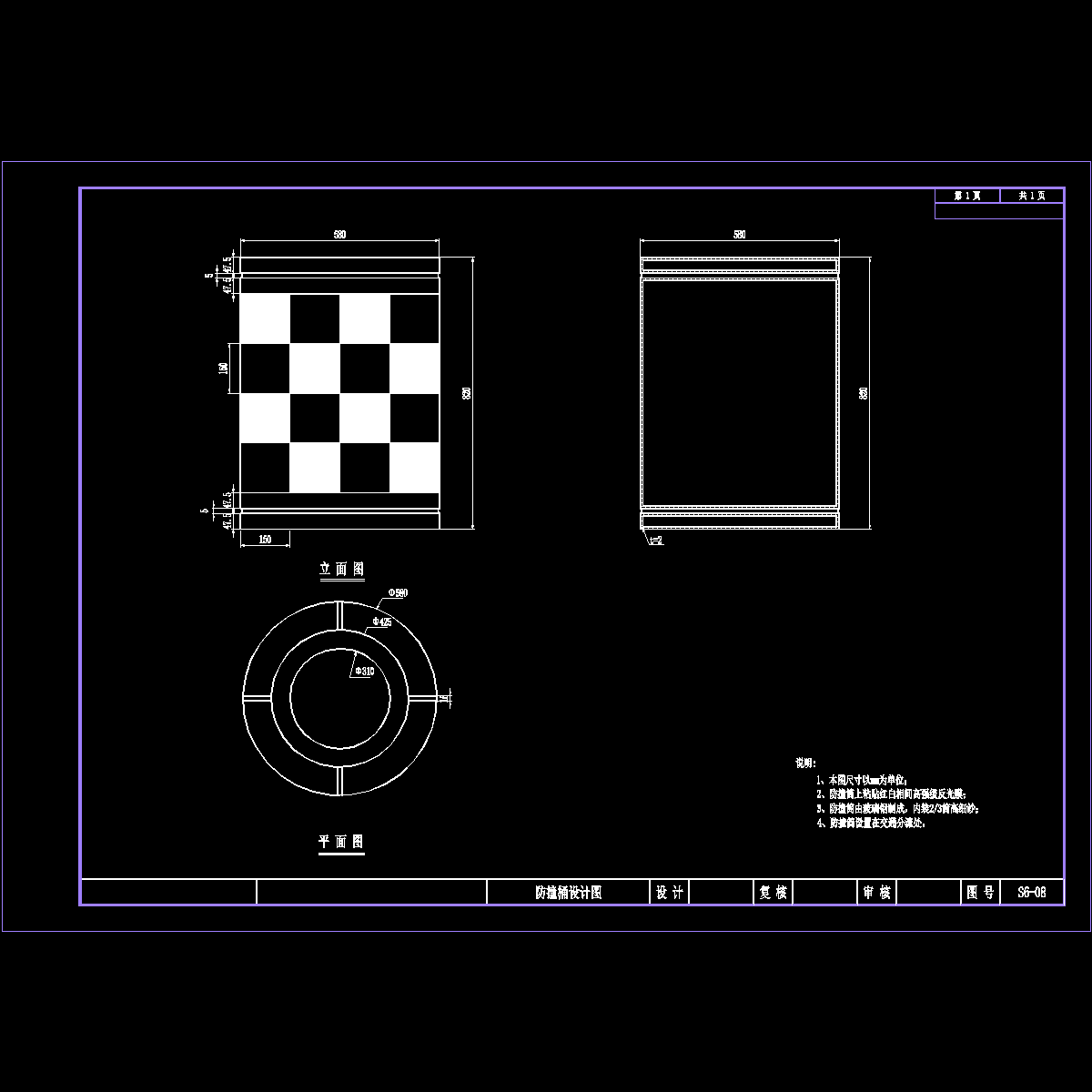

防撞桶设计图

附件详情

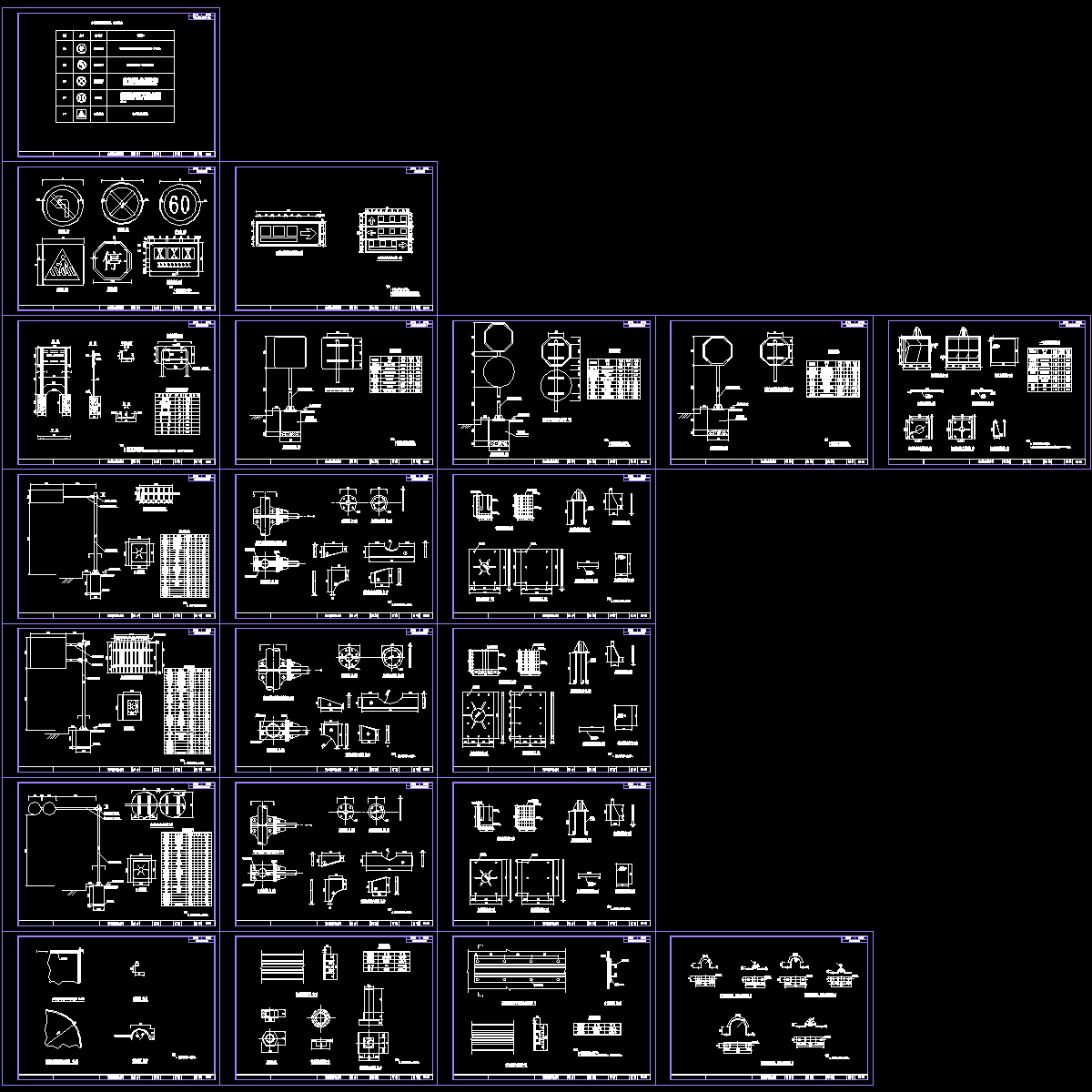

本图纸为景观大道道路工程交通安全设施施工图设计，共计41张，主要包括交通标志设计图、交通标线设计图、交通信号灯设计图、防撞桶设计图等。
……
本火车站站前景观大道二段道路工程全长1604.608m，道路等级为城市主干路，设计速度为60km/h，路面为沥青混凝土路面。

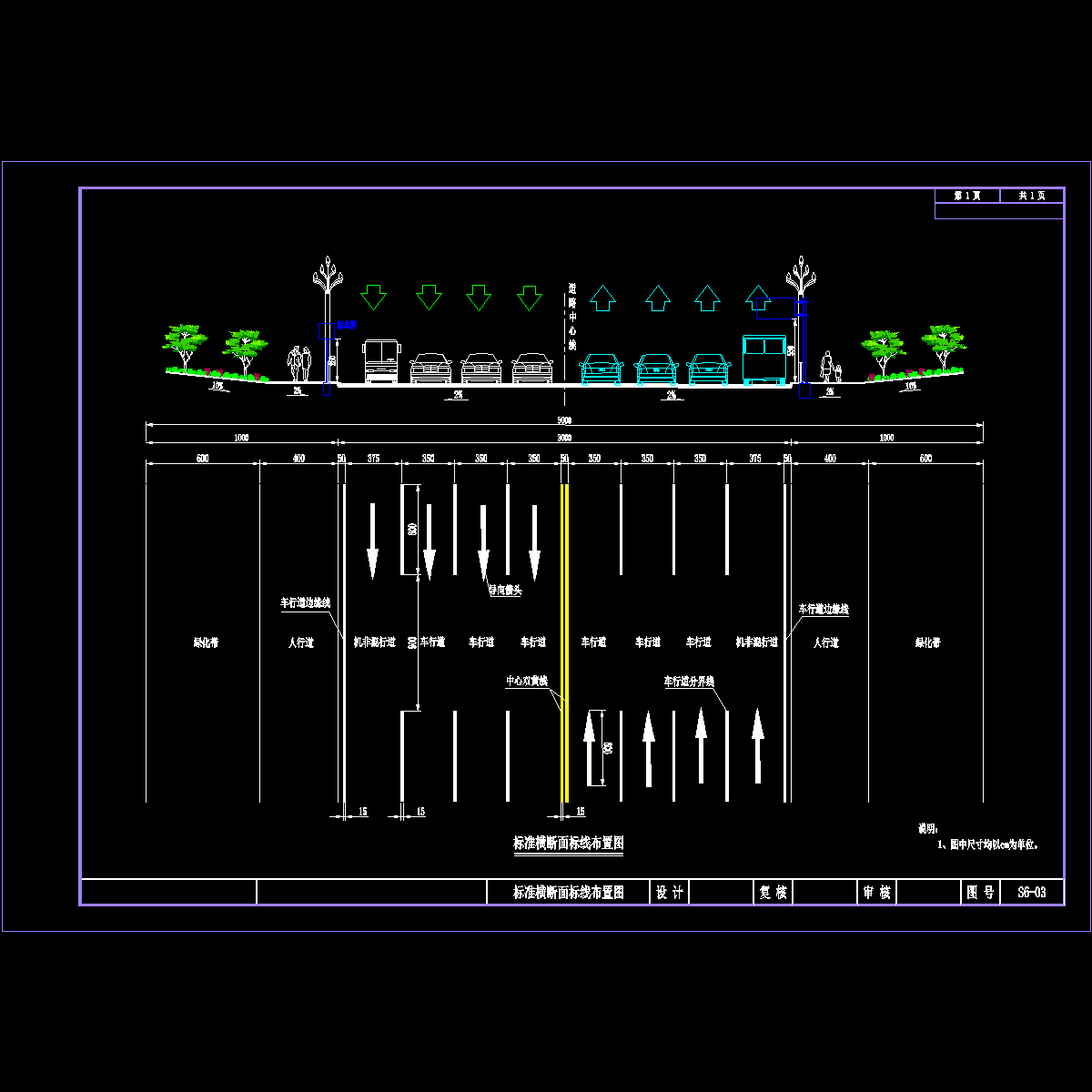

横断面形式为:50m=6m绿化带 4m人行道 0.5m路缘带 3.75m车行道 3×3.5m车行道 0.5m中间双黄线 3×3.5m车行道 3.75m车行道 0.5m路缘带 4m人行道 6m绿化带。
本项目交通安全和管理设施等级为B级。
……
交通标线设计：
路面交通标线由虚线、实线等组成，车行道中心线为黄色双实线，线宽15cm；车行道分界线为白色虚线，划6m空9m，线宽15cm；车行道边缘线为白色实线，线宽15cm；人行横道线线宽40cm，间隔60cm，单根长6m；停止线线宽40cm；导向箭头长6m。

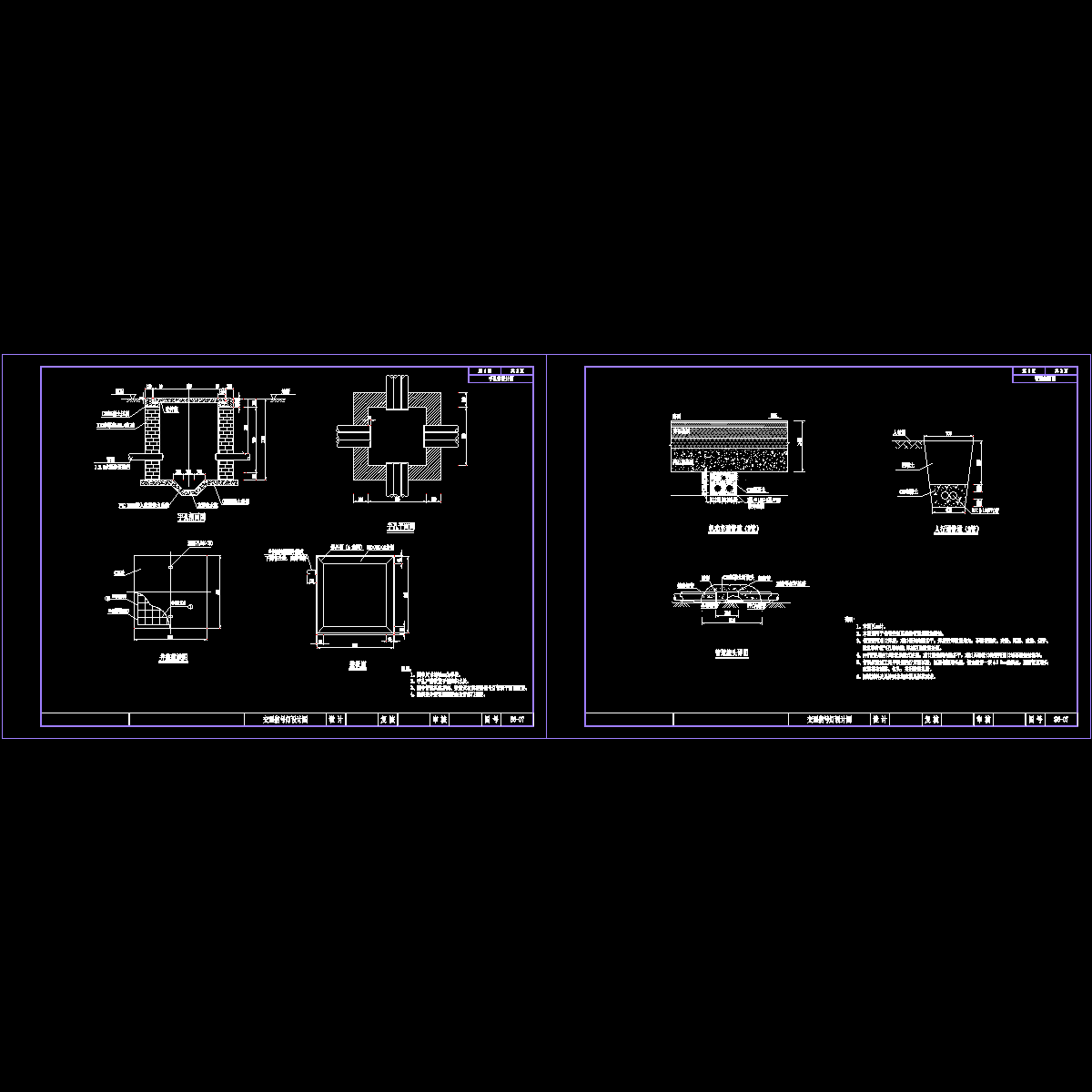

交通信号管线：
敷线管道设计根据路口信号灯线缆情况，并考虑适当预留。横跨道路处共敷设3孔管道（2根φ125镀锌钢管，内套φ110PVC管 1根φ80镀锌钢管，内套φ75PVC管），距路面深度不小于0.5m；人行道处敷设2孔φ110PVC管，覆土深度不小于0.7m。
……
交通信号灯灯杆制作：
信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
悬臂式灯杆拉杆宜使用圆钢制作，一端配有可调距离的螺旋扣，直径和长度根据悬臂长度确定。
信号灯杆杆体底部应焊接固定法兰盘，法兰盘与杆体之间应均匀焊接加强筋。
……
共41张，编制于近代年。
