沥青混凝土路面与桥头搭板相接处理设计CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 图纸为沥青混凝土路面与桥头搭板相接处理设计图，可参考。

附件详情

说明：
1、图中尺寸除钢筋直径以毫米计外，其余均以厘米为单位。
2、过渡板设钢筋网，不设纵缝拉杆、过渡板砼工程数量汇入路面工程数量表中，搭板工程数量已计入桥涵工程。
3、图中加斜线的部分为35号砼过渡板，施工时过渡板表面必须横向拉槽，以增强沥青面层与砼过渡板的粘结，横向拉槽槽深1.5cm，间距不大于3cm。
4、凡设置搭板的构造物处，均采用本图的设计方案处理。
5、35号砼过渡板置于5%水泥稳定碎石基层上，过渡板厚26cm，板宽与路基同宽 下卧式0.5米。图纸含分离式路基路面平面布置图、半幅整体式路基路面 平面布置图 、砼过渡板纵断面布置图、连接缝平面、过渡板35号砼工程数量表……共计1张，设计于近代年

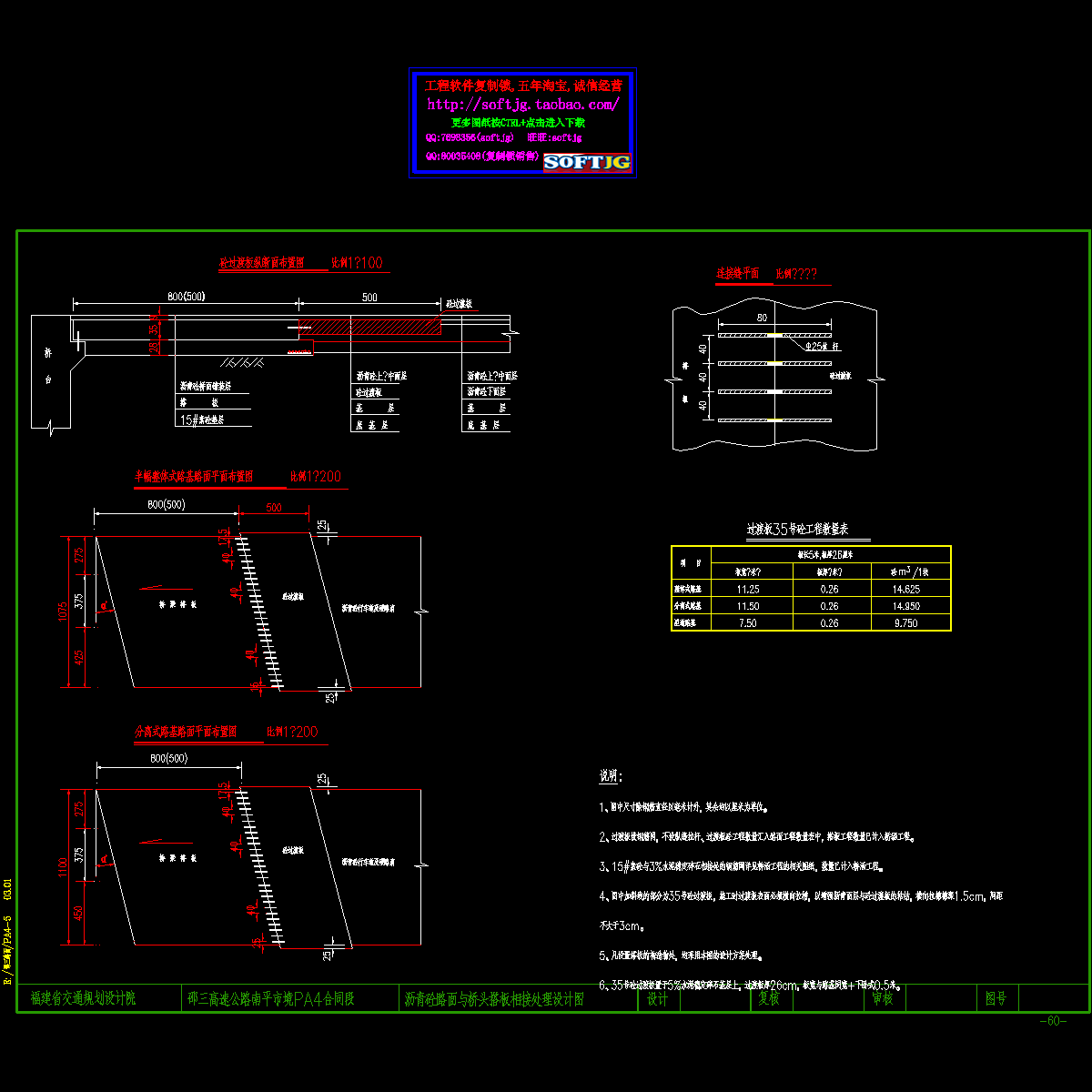

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
