下承式钢桁架人行天桥施工CAD图纸44张（天梯花槽设计）

jiujiu88 · 发表于 2021-2-6 09:47:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：广东
设计年代：近代
使用性：人行桥
跨径大小和多跨总长：49m
行车道位置：下承式桥
承重构件受力情况：钢结构桥
使用年限：永久性桥

附件详情

设计说明
平面布置图
桥型布置图2
桥面设计图

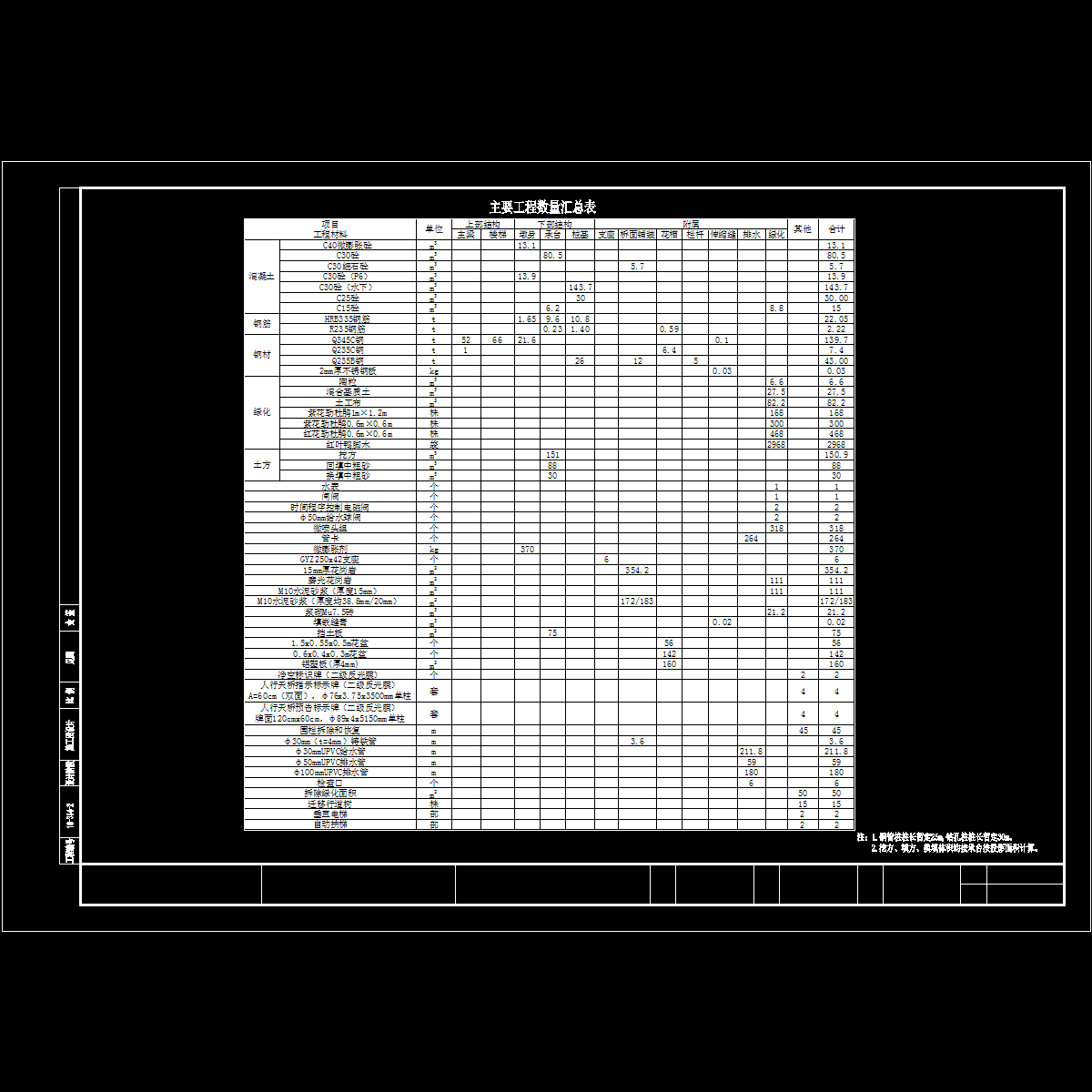

主要工程数量汇总表
梯道花槽设计图

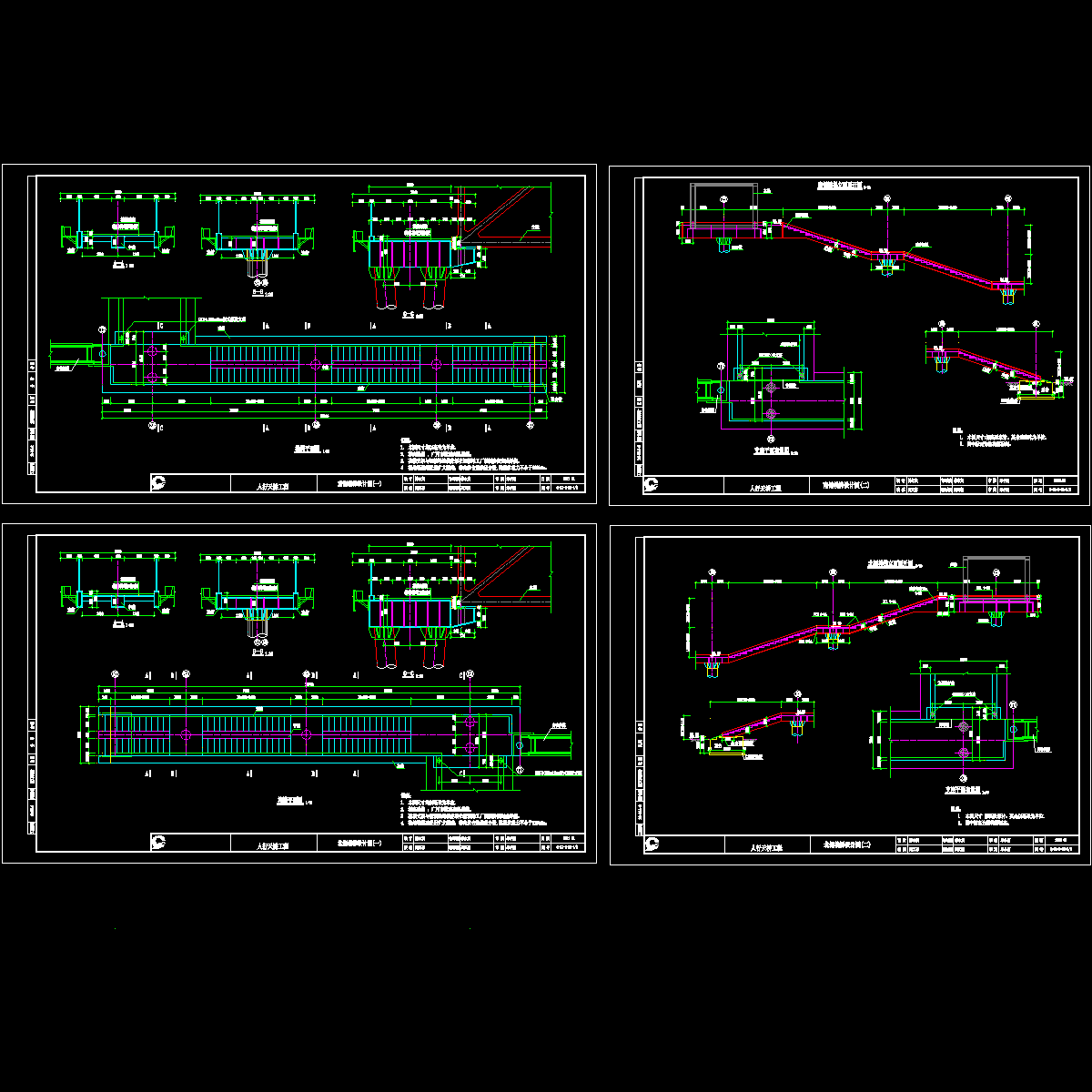

南侧楼梯设计图2
北侧楼梯设计图2

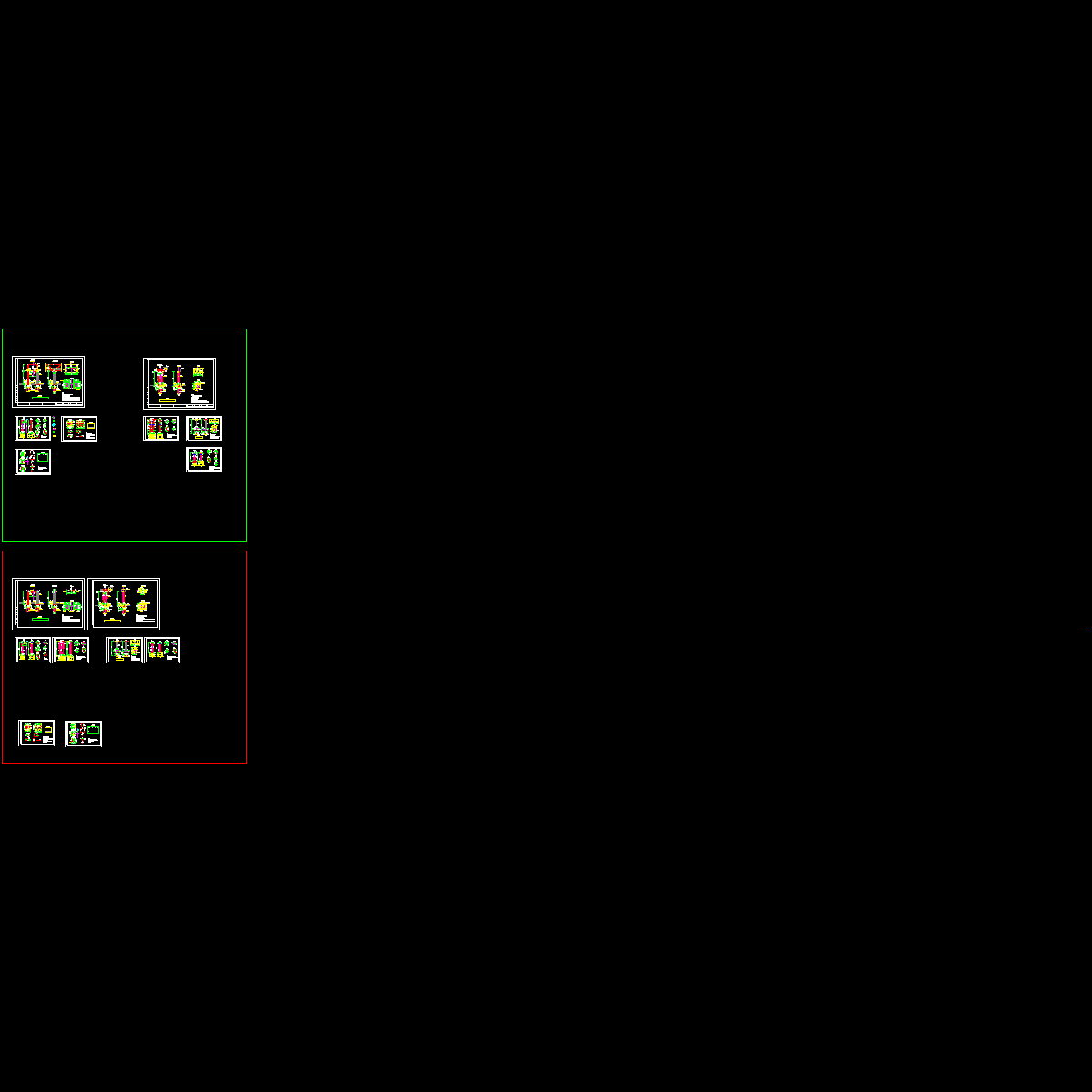

主墩和梯道墩柱设计图16
主桁架设计图7
主桥花槽
桩基图4
桩位图纸
栏杆设计图
交通平面布置图
管线图
钢结构焊缝设计图
电梯设计图

附件详情

设计依据：《铁路钢桥制造规范》TB10212-近代；《建筑地基基础检测规范》 DBJ 15-60-近代；《桥梁用结构钢》 GB/T714-近代
技术标准:（1）人群荷载：主桥为4.7kPa；梯道为5kPa。（2）花槽荷载（含植物及土）：主桥不大于5kN/m（单侧），楼梯不大于5kN/m（单侧）。（3）主桥宽度5.3m，两端楼梯一侧为钢结构梯道，另一侧为自动扶梯。梯道宽度为3.5m，步级尺寸36×12cm，梯道平台长度不小于200cm。自行车坡道宽40cm。（4）花槽宽度：主桥和梯道两侧设花槽，主桥花槽单侧宽度为0.6m、梯道花槽单侧宽度为0.5m。（5）桥下净空：车行道范围不小于5m，人行道范围不小于2.5m。天桥上部结构竖向自振频率≧3Hz。
桥梁结构：
主跨结构采用下承式钢桁架，桥梁横断面为：5.3m=0.6m花槽 0.3m腹杆 3.5m（人行道净宽） 0.3m腹杆 0.6m花槽。天桥跨径组成为25.6 23.4m。杆件采用矩形截面，外围尺寸为：上弦杆200mm×300mm，下弦杆300mm×300mm，腹杆200mm×300mm，上横杆150mm×200mm，下横杆150mm×150mm。杆件由四块钢板焊接而成。桥面组成：50cm（花槽）＋15cm（栏杆底座） 90cm（人行道） 40cm（自行车坡道） 90cm（人行道） 15cm（栏杆底座） 50cm（花槽）=350cm。主桥桁架除加劲肋采用Q235C钢材外，所有杆件采用Q345C钢。梯道为两侧落地，一侧为楼梯，另一侧为自动扶梯，楼梯宽度为350cm，西北侧梯道长22.72m，东南侧梯道长24.16m最大跨度约10m，共三跨。楼梯踏步尺寸为36x12cm，约16阶踏步间设置200cm长休息平台。天桥中墩采用门架2-φ60cm钢管砼双柱墩，边墩采用2-φ120cm钻孔灌注桩基。楼梯均采用微型钢管桩。主桥边墩承台尺寸为260x220x150cm，中墩承台尺寸为260x200x150cm，楼梯墩的承台尺寸为220x180x150cm。楼梯落地处承台设置2级接地步梯。无障碍设计：设置残疾人升降机。
……
主要材料：C40微膨胀砼、C30细石砼、C30砼、C25砼、C15素砼。普通钢筋采用R235钢筋：，HRB335钢筋。Q345C和Q235C钢板、镀锌钢板、镀锌钢管。采用U形锌铁皮式伸缩缝，伸缩缝宽度3cm，采用沥青马蹄脂填缝。主梁支座采用GYZΦ250×42mm支座。桥面铺装：主桥为3.5cm细石砼 1.5cm花岗岩，楼梯为2.5cm水泥砂浆 1.5cm花岗岩，采用山东花岗岩。
……
共计44张，设计于近代年

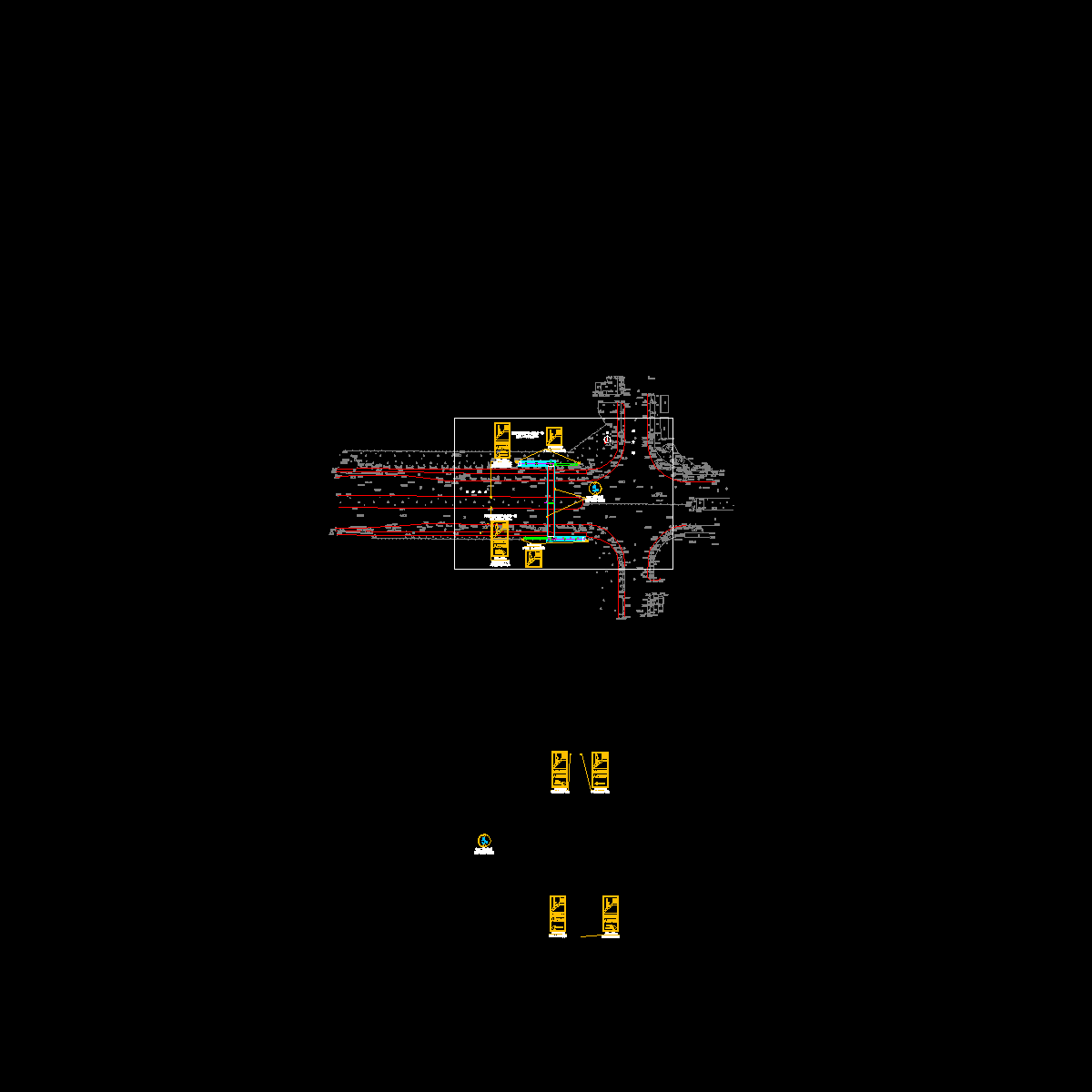

桥型布置图

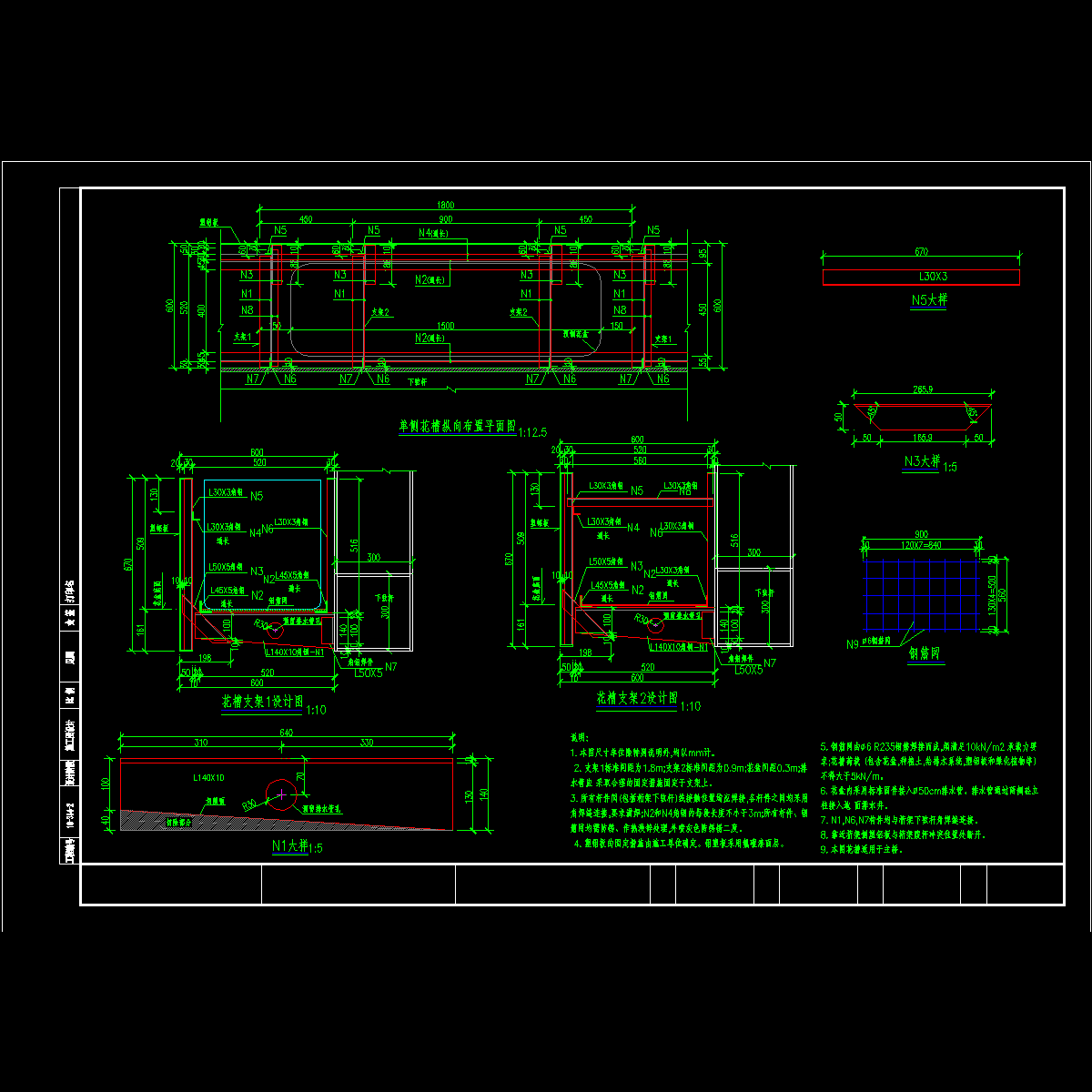

梯道花槽设计图

梯道墩立面图

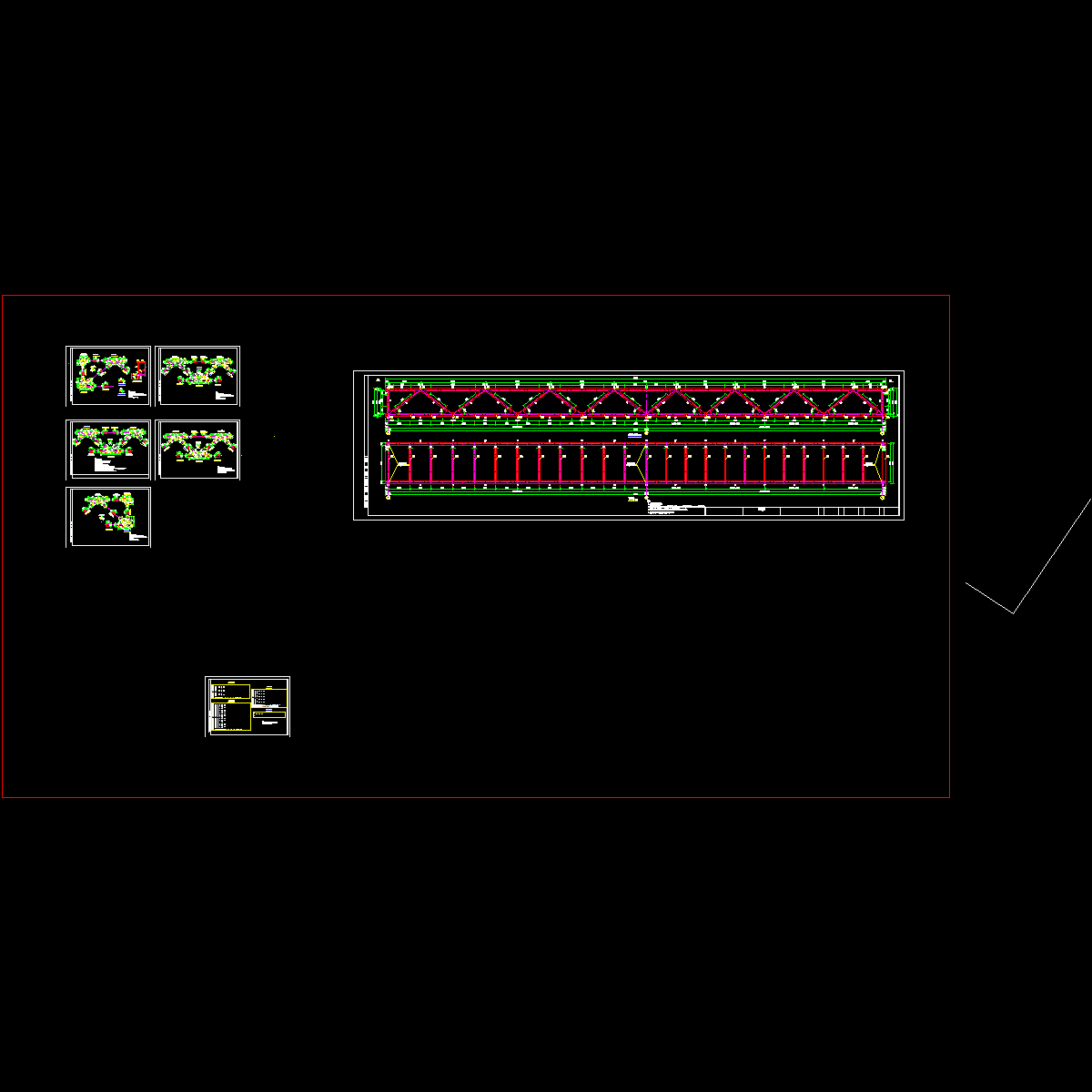

主桁架设计图

钢管桩基础设计图

中墩立面图
