6层综合办公楼建筑设计方案(有计算书)_CAD

[复制链接]

0

主题

0

帖子

1460

积分

超级版主

Rank: 8Rank: 8

积分
1460
发表于 2021-2-8 20:44:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

该项目为永州某七层综合办公楼建筑设计方案(有计算书),
建筑地点:永州市;
建筑类型:六层综合办公楼,框架填充墙结构。
建筑概况:建筑面积约7153.02平方米,室内外高差450mm,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用蒸压白砂砖砌块。
门窗使用:门厅大门采用钢门,其它为木门,门洞尺寸为1.5m×2.5m,窗为铝合金窗,洞口尺寸为1.5m×2.1m,和1.2m×1.8m;
地质条件:根据设计任务说明地震设防烈度为8度。地基承载力标准值为200KN/M2。
结构概况:结构体系框架结构,基础为柱下独立基础,基础混凝土C20,其余混凝土为C30.
设计使用年限:五十年;
图纸内容包括正立面、侧立面、剖面图、节点大样详图、平面图等等

2

3

4

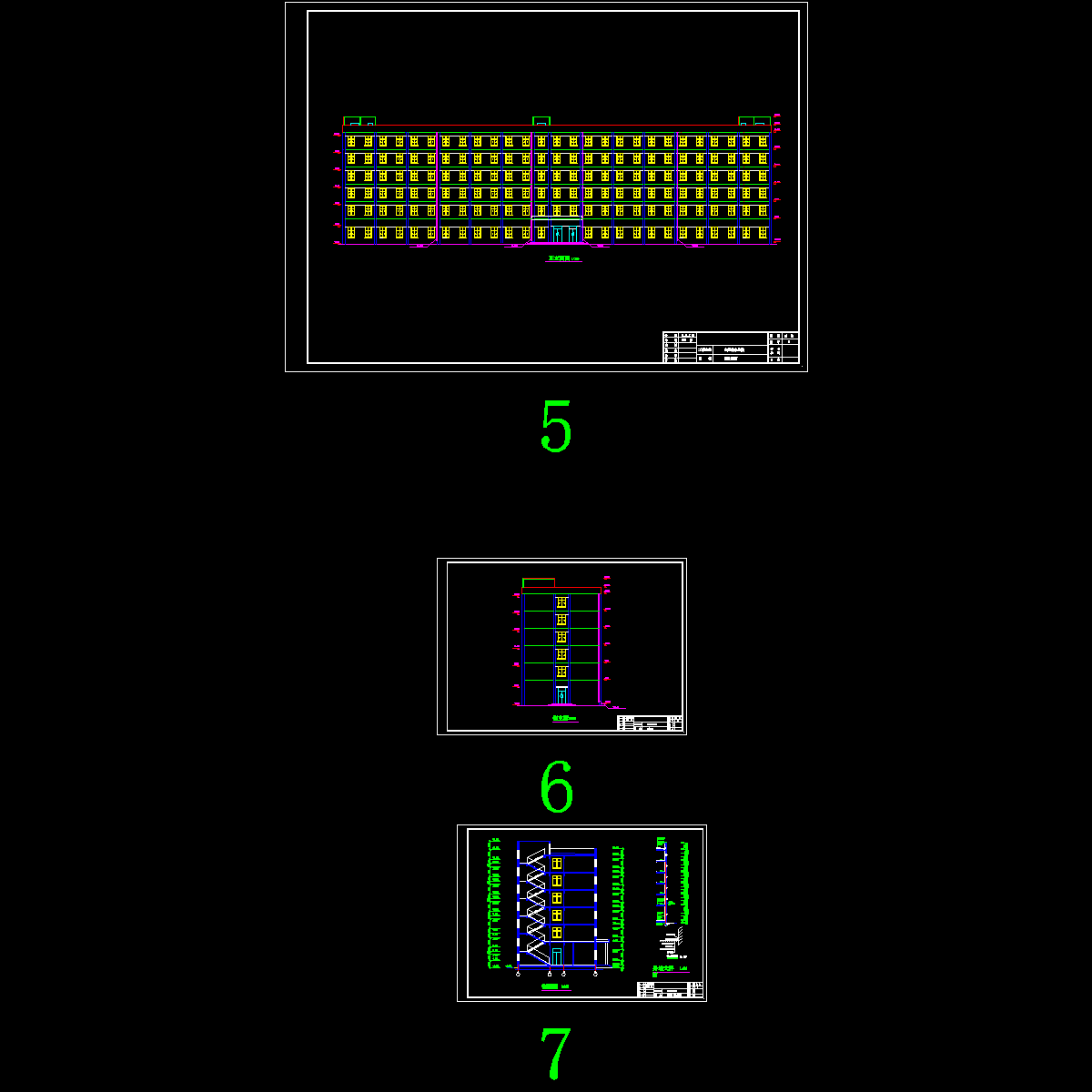

567侧立面图、剖面图、外墙大样图.dwg
567侧立面图、剖面图、外墙大样图.dwg

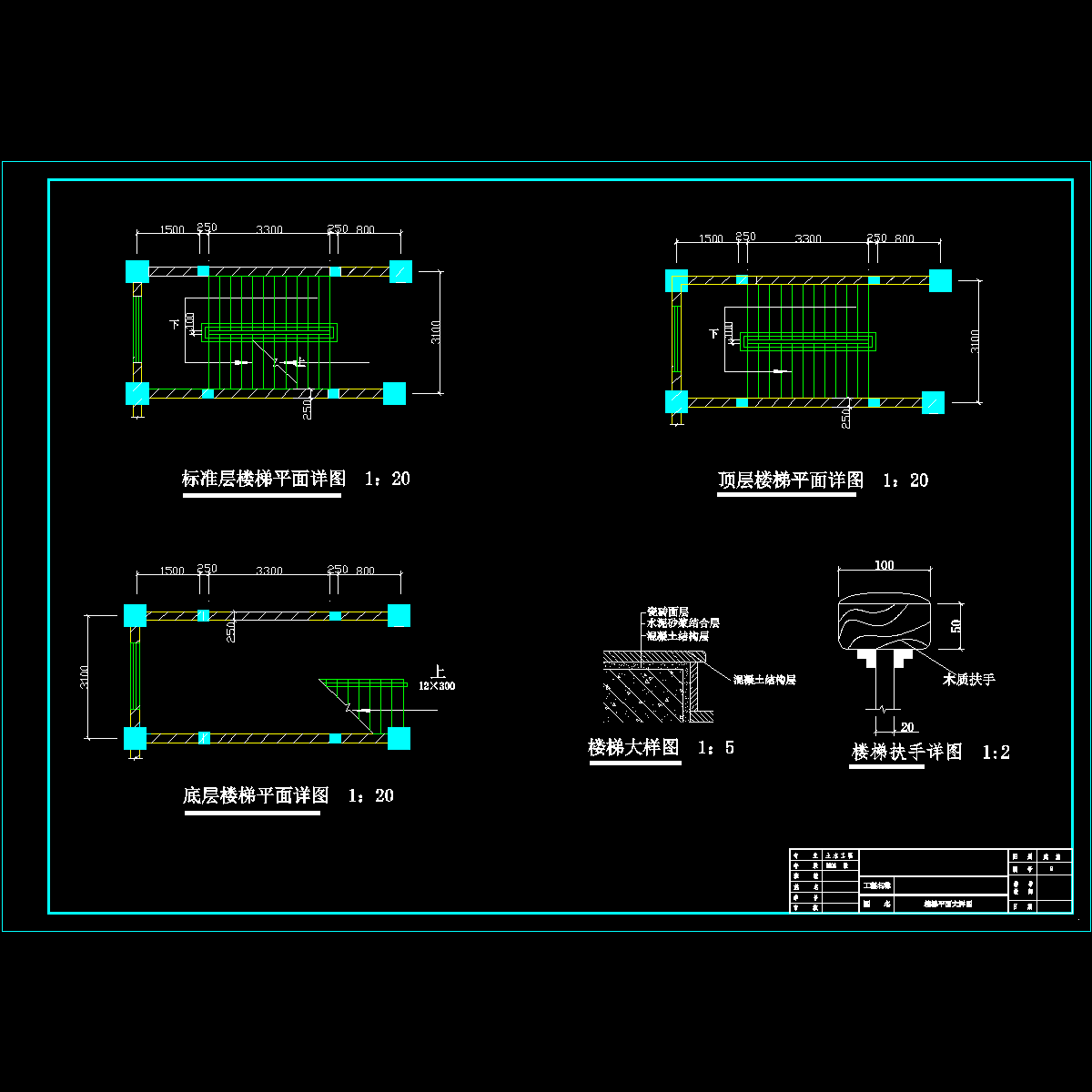

8楼梯、天沟、扶手等大样图.dwg
8楼梯、天沟、扶手等大样图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eddcdf0ffwd0df2s12e.rar

972.04 KB

售价: 100 积分    赚积分
