第一章基坑开挖方案设计依据及说明
-
一、编制依据1
-
二、编制说明1
-
第二章项目概要2
-
一、项目概要2
-
11、地理位置 2
-
12、周边环境 2
-
二、施工特点及要求3
-
三、开挖方法及措施3
-
⑴、放坡开挖 3
-
⑵、土钉墙支护 3
-
⑶、复合土钉墙 4
-
⑷、搅拌桩重力式挡墙 4
-
⑸、排桩悬臂支护 4
-
四、工程地质条件4
-
41工程地质情况 4
-
42工程水文条件 5
-
第三单基坑边坡围护方案6
-
一、开挖方案6
-
1、基坑开挖及施工要求 6
-
2、
土方开挖
施工操作要点及措施 7
-
（1）作业条件 7
-
（2）挖土操作技术要点 8
-
（3）土方开挖注意事项 9
-
3、土方开挖对围护桩的保护措施 10
-
4、土方开挖对工程桩的保护措施 10
-
第四章施工方法10
-
一、施工步骤10
-
二、机械挖土10
-
三、人工挖土11
-
四、排水措施12
-
五、特殊时期施工措施13
-
一、夏季高温施工措施13
-
二、雨季施工措施13
-
三、夜间施工措施14
-
第五章、技术措施15
-
一、质量保证措施15
-
二、安全保证措施15
-
第六章注意事项与周边环境监测17
-
一、注意事项17
-
二、周边环境监测17
-
1、基坑监测的目的17
-
2、基坑监测的内容17
-
3、基坑监测的要求17
-
4、基坑监测报警值18
-
三、安全应急预案18
-
一、组织机构及职责18
-
二、应急抢险指挥方针19
-
三、抢险队伍配置20
-
四、施救程序20
-
五、应急预案针对措施21
-
附：基坑开挖施工图
-

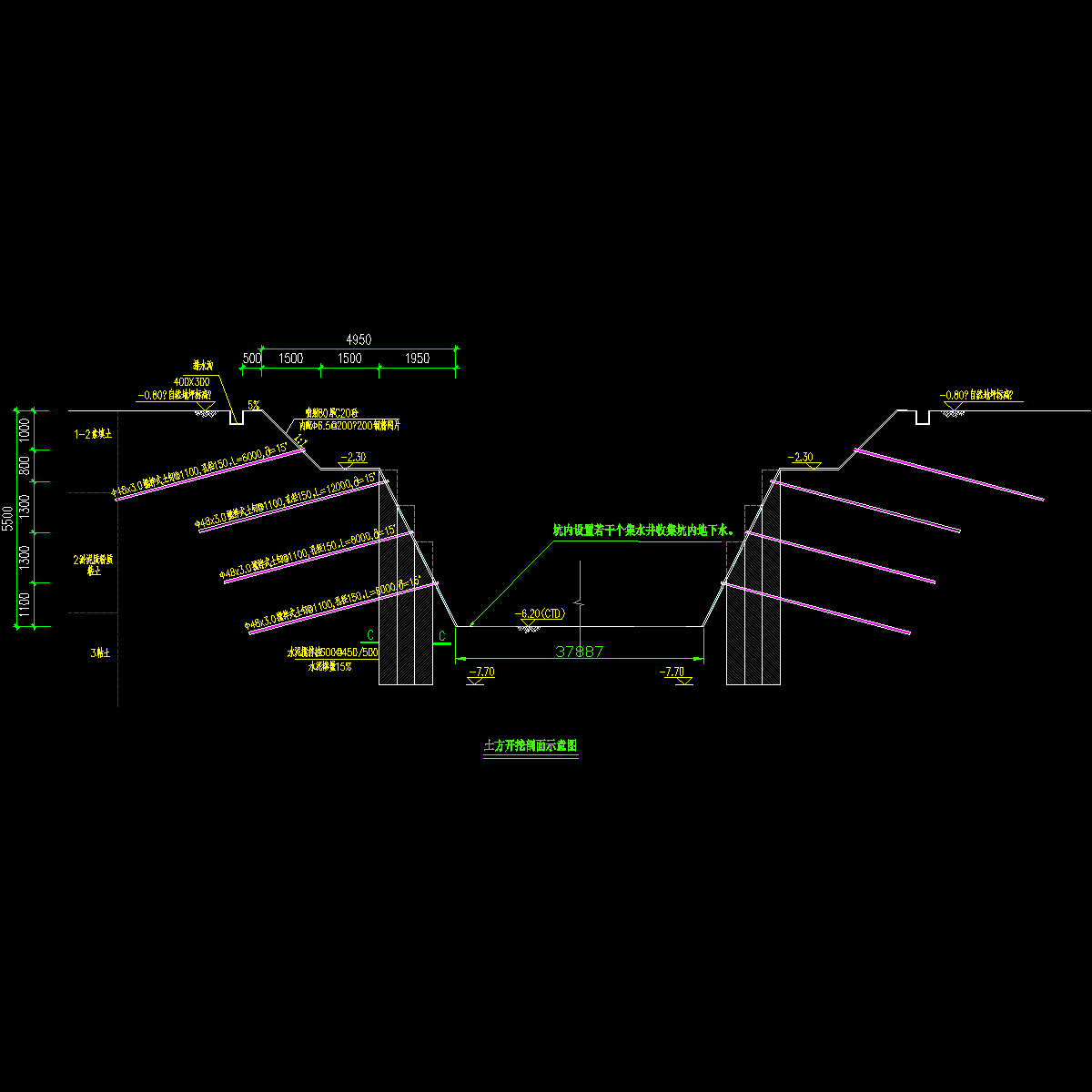

基坑开挖剖面图：
-
附图1~附图6
附件详情
该项目总建筑面积59500.88平方米，建筑物4幢及人防2，地下室工程桩为预制方桩，主楼工程桩为预应力管桩。基坑开挖主楼考虑至底板底（素砼100mm），部分考虑至地梁底和承台底，地下室考虑至承台底。开挖深度为1.50～5.50m。
（5）、排桩悬臂支护
排桩采用钻孔灌注桩，施工时无振动、无噪声等环境公害，无挤土现象，对周边环境影响小；墙身强度高、刚性大、支护稳定性好、变形量小。根据本
基坑工程
条件在桩与桩之间采取注浆、水泥搅拌桩、高压旋喷桩等措施以解决挡水问题。采用该方案安全可靠，但相对造价较高，施工周期较长。
……
第三章 基坑边坡围护方案
一、开挖方案：
（3）、施工顺序：水泥搅拌桩施工、养护→放坡挖土→搅拌式土钉施工→降土方→搅拌式土钉施工…重复上述工序直至开挖至基底标高 → 垫层铺设，基础施工。
（5）、土方开挖时应遵循分块、分段、分层开挖的原则进行，每层开挖深度不得超过1.5m，并根据位移情况调整开挖方式。基坑开挖必须与垫层同步进行，开挖后立即施工基础垫层，基坑底的暴露时间不得超过24小时，如垫层施工跟不上则应停止开挖，开挖安排中应注意气象天气情况，并根据监测位移情况调整开挖方式。
……
（2）挖土操作技术要点
①挖土自上而下水平分段进行，一般土层每层2m左右、淤泥质土层开挖分层厚度不大于1.0米边挖边检查槽宽，至设计标高后，统一进行修坡清底。
②土方开挖由翻斗汽车配合运土。
③机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留30cm 土层人工开挖、以防止超挖。
……
22页，编制于近代年。
