[CAD]2层钢框架结构磨粉制品厂房结构施工图纸（整体技术书、楼承板计算书）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：11张

附件详情

该项目为一套完整送审的二次钢框架厂房施工图，包含所有节点计算书和基础计算书，主要是验算了楼承板施工无支撑体系计算书。

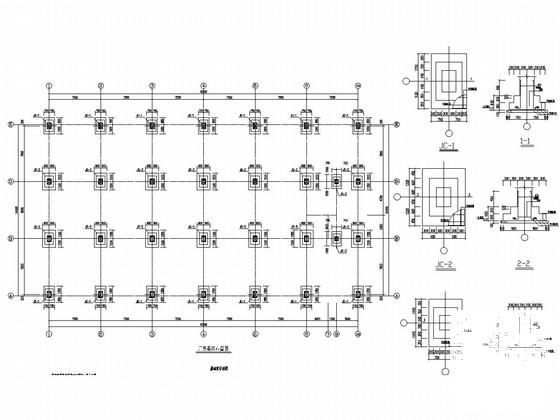

该资料包含： 结构设计说明 ，地梁平面图，基础图，锚栓布置图，刚柱布置图，结构平面图，檩条布置图，钢架图，大样图共计11张。
厂房后处理--节点计算书55页，厂房计算书85页，厂房组合楼板5页，阶梯基础计算等。
设计年代：近代1月。

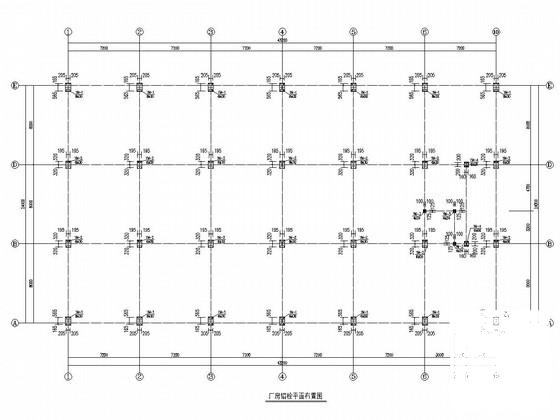

锚栓布置图

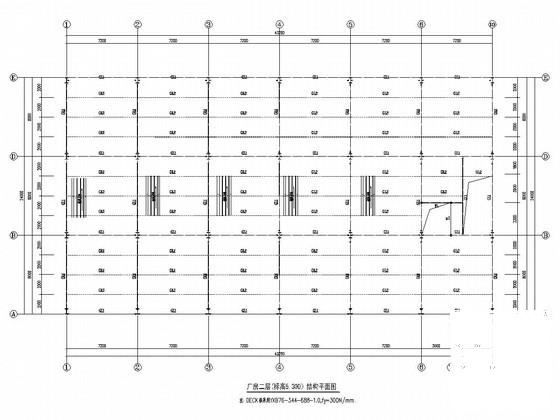

结构平面图

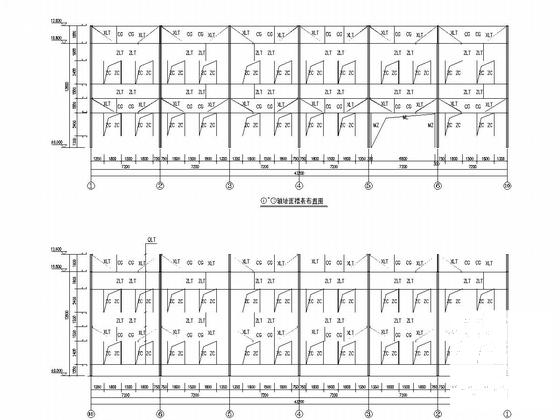

墙面檩条图

大样图

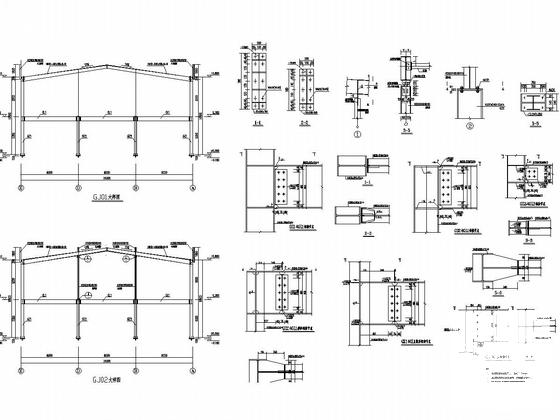

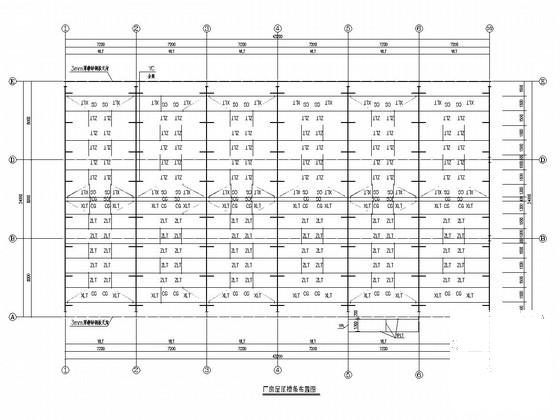

檩条布置图
