一份33米跨带挡土墙门式刚架结构厂房建筑结构CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：20张

附件详情

该项目拟建场区位于江西厂区内，结构体系为门式钢架体系，层数为单层，建筑总面积为4011平方米，内设5吨桥式抓斗起重机一台，轨顶标高9.50米。

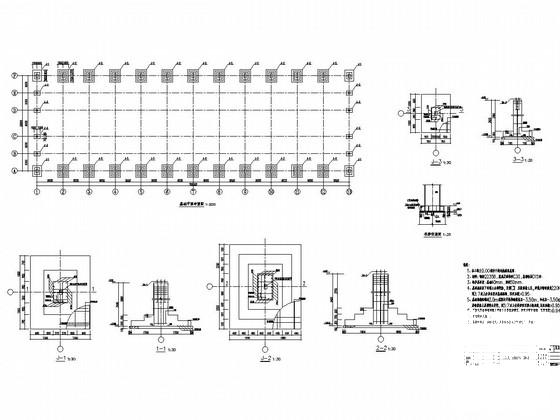

该资料包含： 结构设计说明 ，柱脚螺栓布置图，基础 平面布置图 及详图，挡墙基础平面图，钢架及吊车平面图，屋面檩条布置图、及隅撑详图，钢料斗，钢架图，建筑设计说明，平面图，立面图，剖面图等共计20张图。

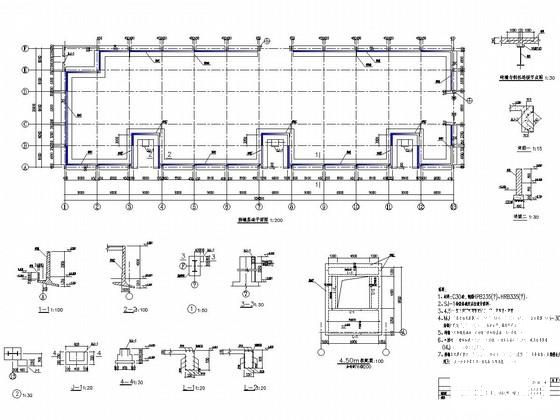

挡墙基础平面图

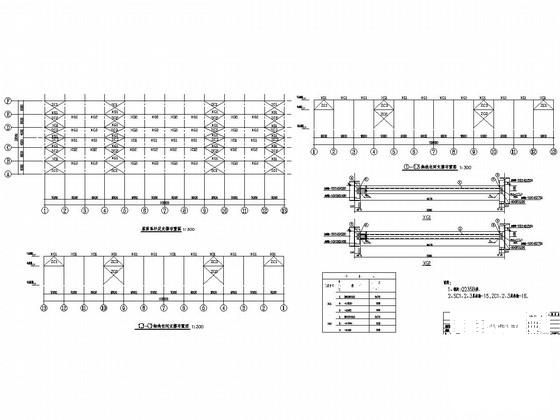

屋面及柱间支撑布置图

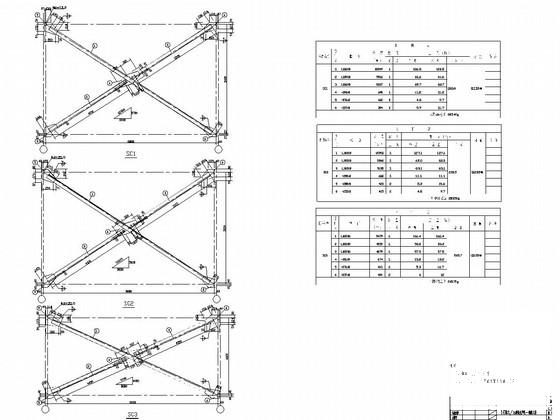

SC1、2、3

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
