6层框架结构办公楼建筑结构毕业设计方案(有计算书和pkpm计算程序)_CAD

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-4
• 图纸设计深度：方案
• 其它专业图纸：结构
• 建筑面积：6920平方米
• 建筑层数：7
• 效果图：无
• 有无人防：无

附件详情

6层框架结构办公楼设计计算书及建筑结构施工图及pkpm计算程序
该项目为西工区政府办公楼
采用的建筑结构形式为钢筋混凝土结构主体七层，局部六层
总建筑面积为6920平方米,建筑物等级为三级,耐火等级不低于二级,合理使用年限50年.抗震设防烈度为8度。
图纸内容包括图纸

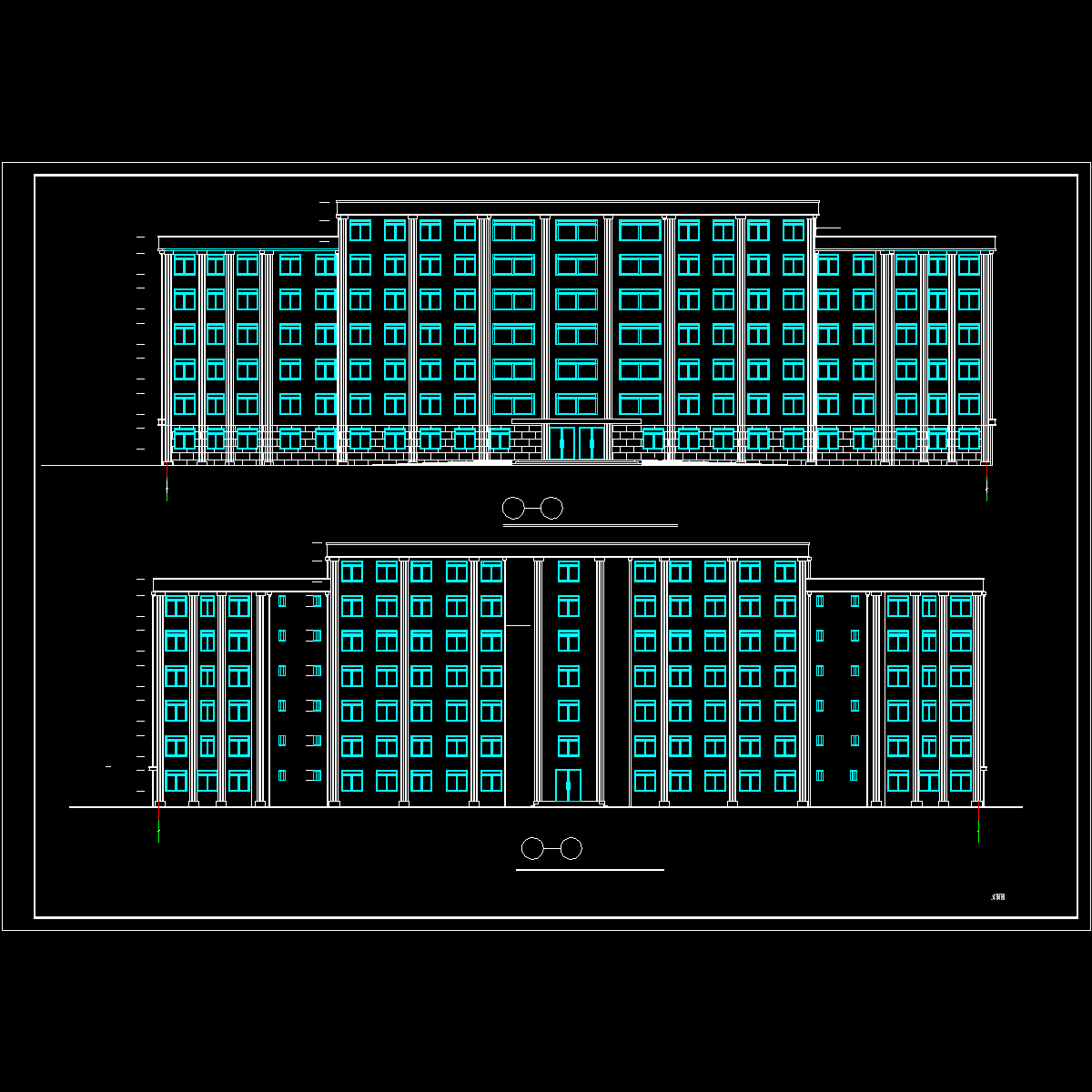

建筑部分包括：标准层层平面图、侧立面图和剖面图、顶层平面图、建筑说明、 楼梯详图 、屋面排水等等；
结构部分有结构配筋、屋面配筋图、结构设计说明等等；
计算表格包括：横梁内力组合、梁柱配筋、内力调幅计算表、横梁弯矩控制值计算、梁端剪力设计值调整等
计算书全套包括：目录摘要、毕业设计任务书、开题报告、楼梯计算、基础配筋计算、外文翻译等
PKPMWORK和和打开图纸时需要的字体

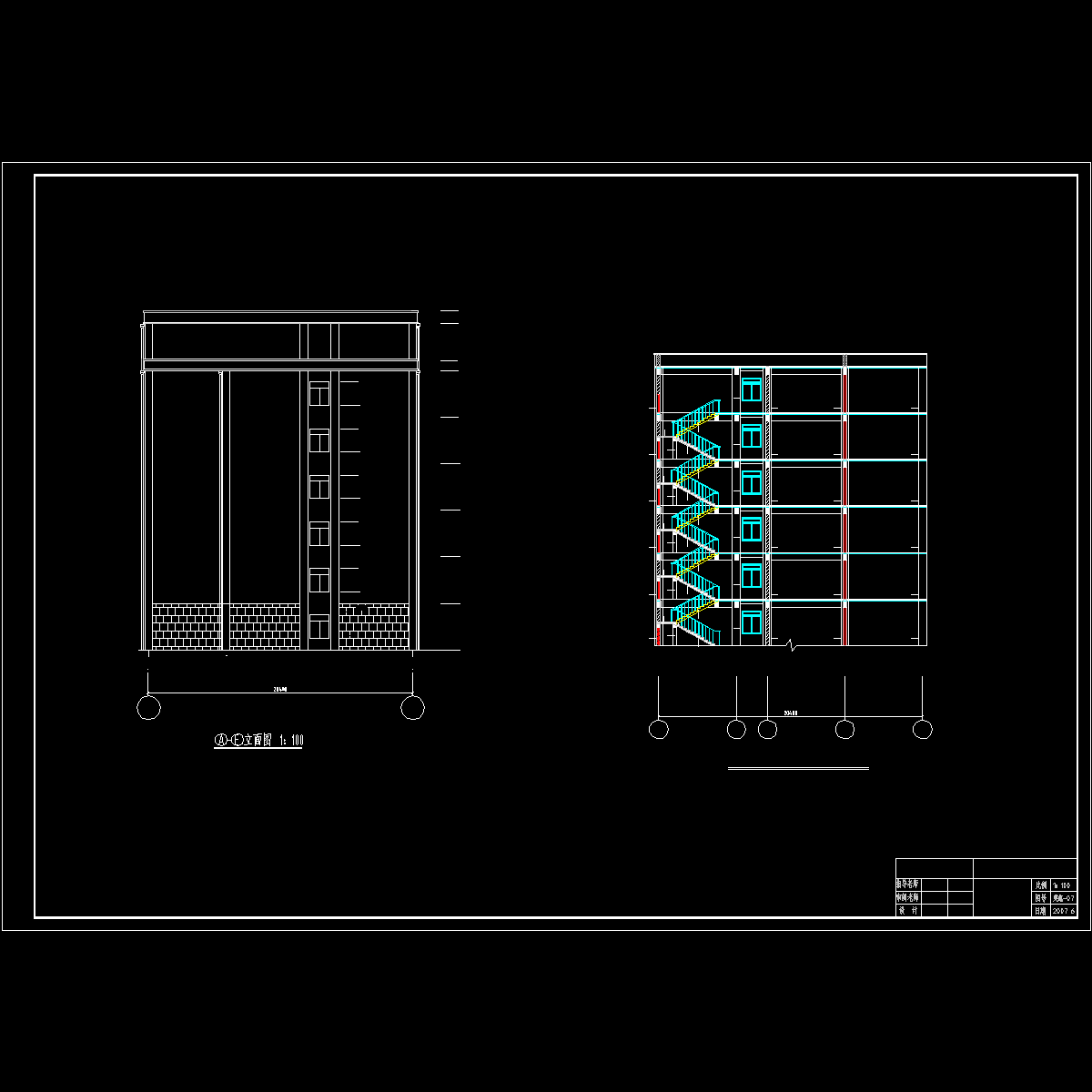

侧立面和剖面2.dwg

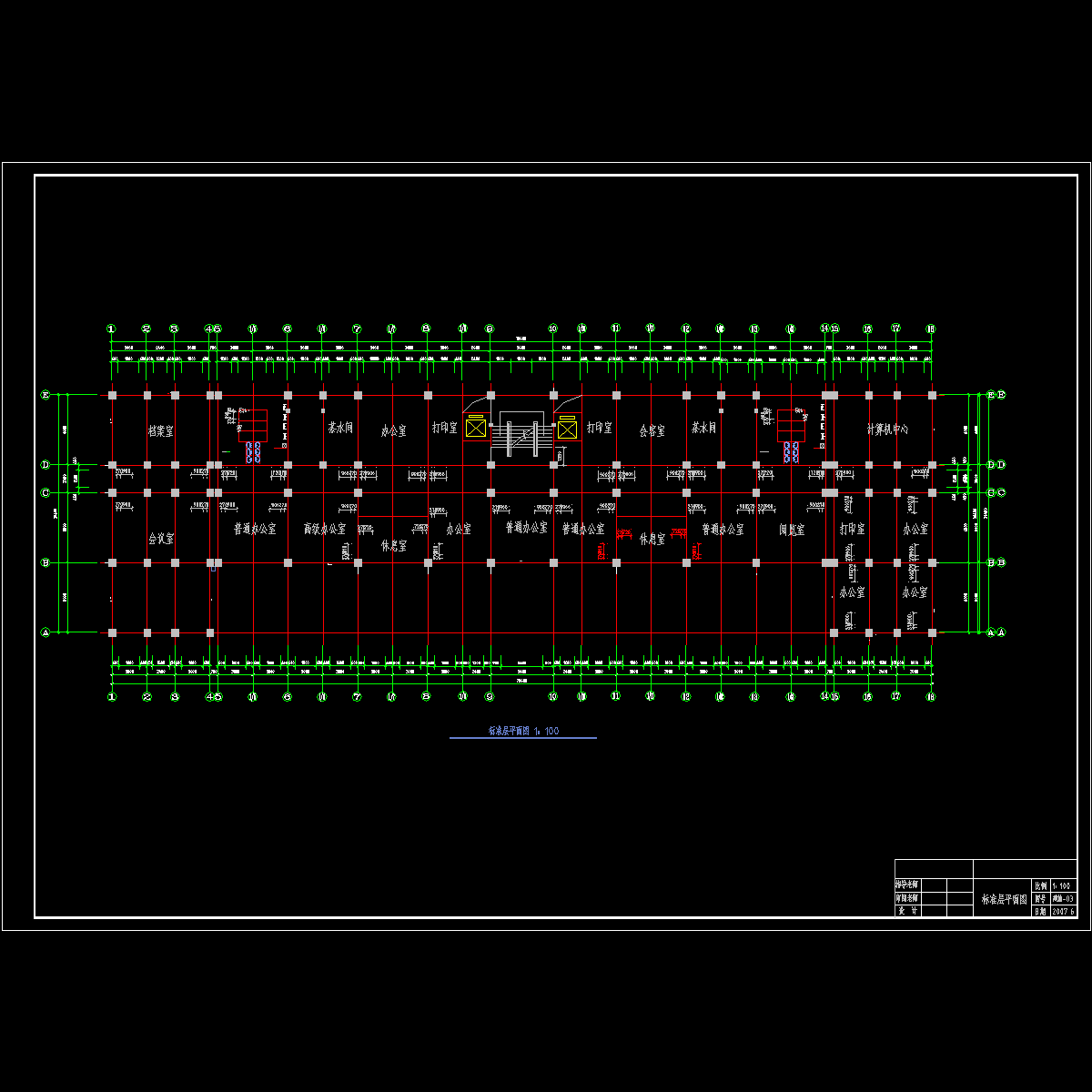

标准层层平面图.dwg

立面.dwg

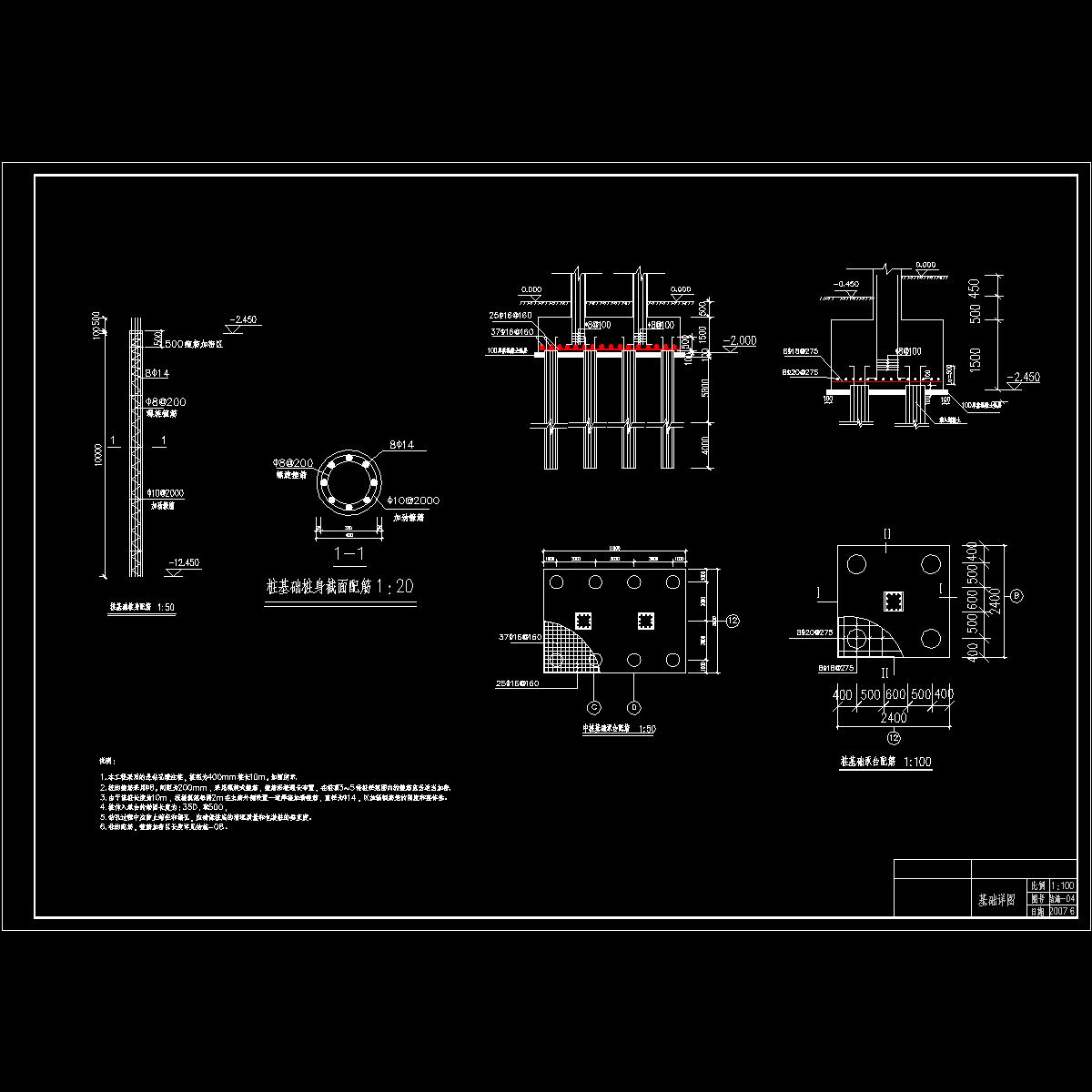

基础.dwg

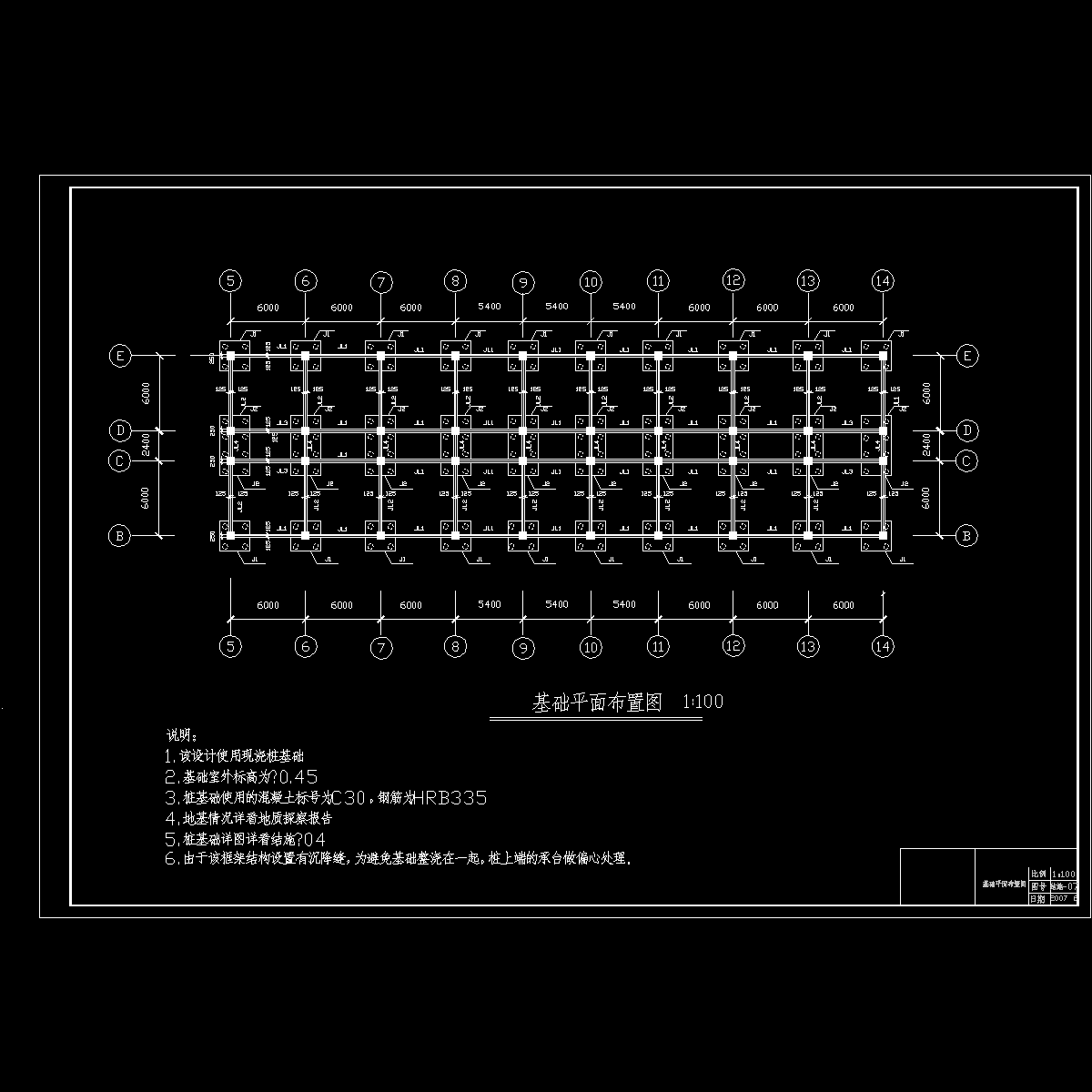

基础平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
