酒店毕业设计建筑结构方案设计CAD图纸（带手算、开课报告）

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 其它专业图纸：结构
• 建筑面积：4500平方米
• 建筑层数：4
• 效果图：无

附件详情

该项目为四层酒楼,总建筑面积未：4500m2左右，建筑高度为22.85米，建筑建筑结构形式为框架结构，建筑设计等级为3级，耐火等级为2级，屋面防水等级为3级，抗震7度。

2

3

4

黄蜀伟建筑.dwg

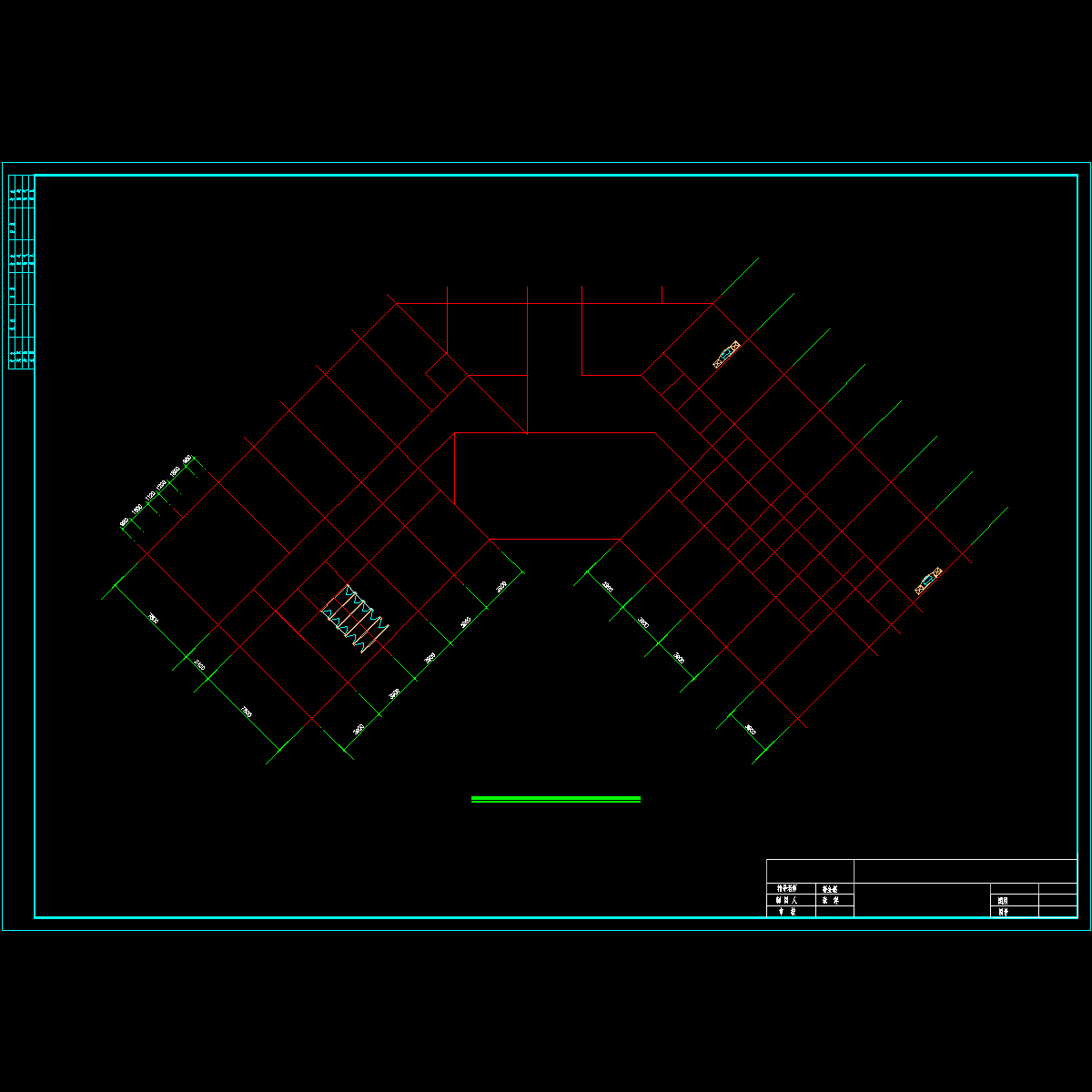

三层平面.dwg

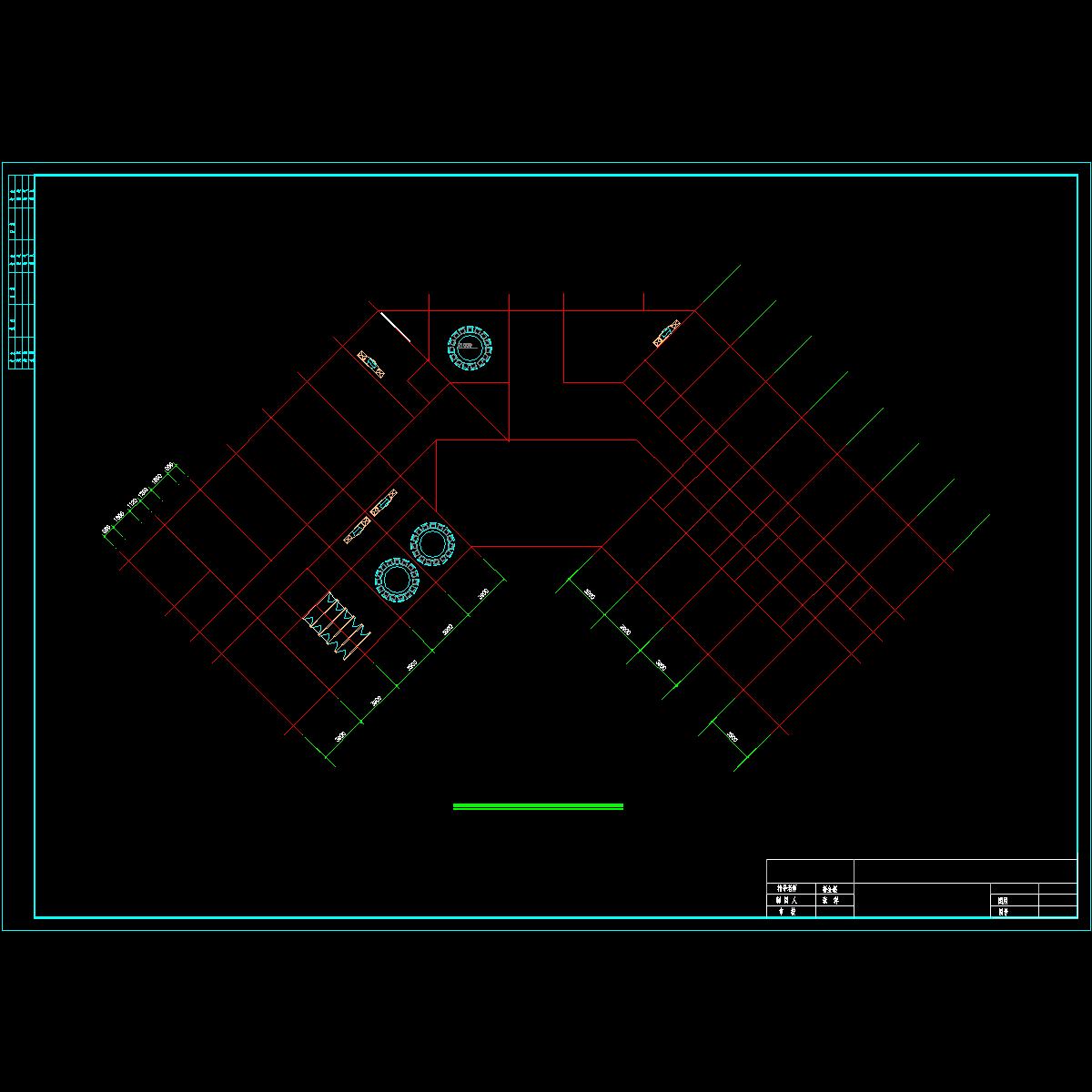

二层平面图.dwg

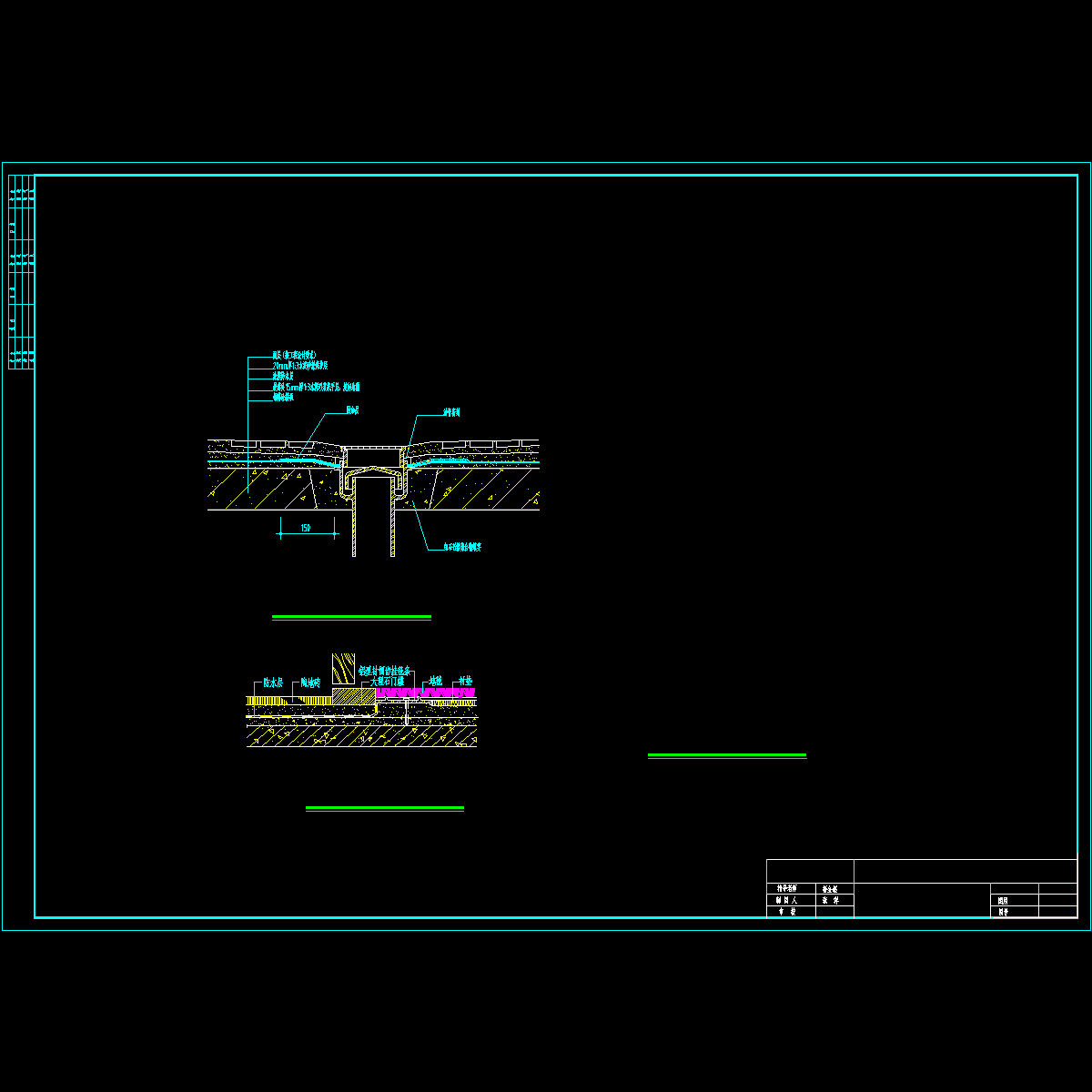

卫生间祥图.dwg

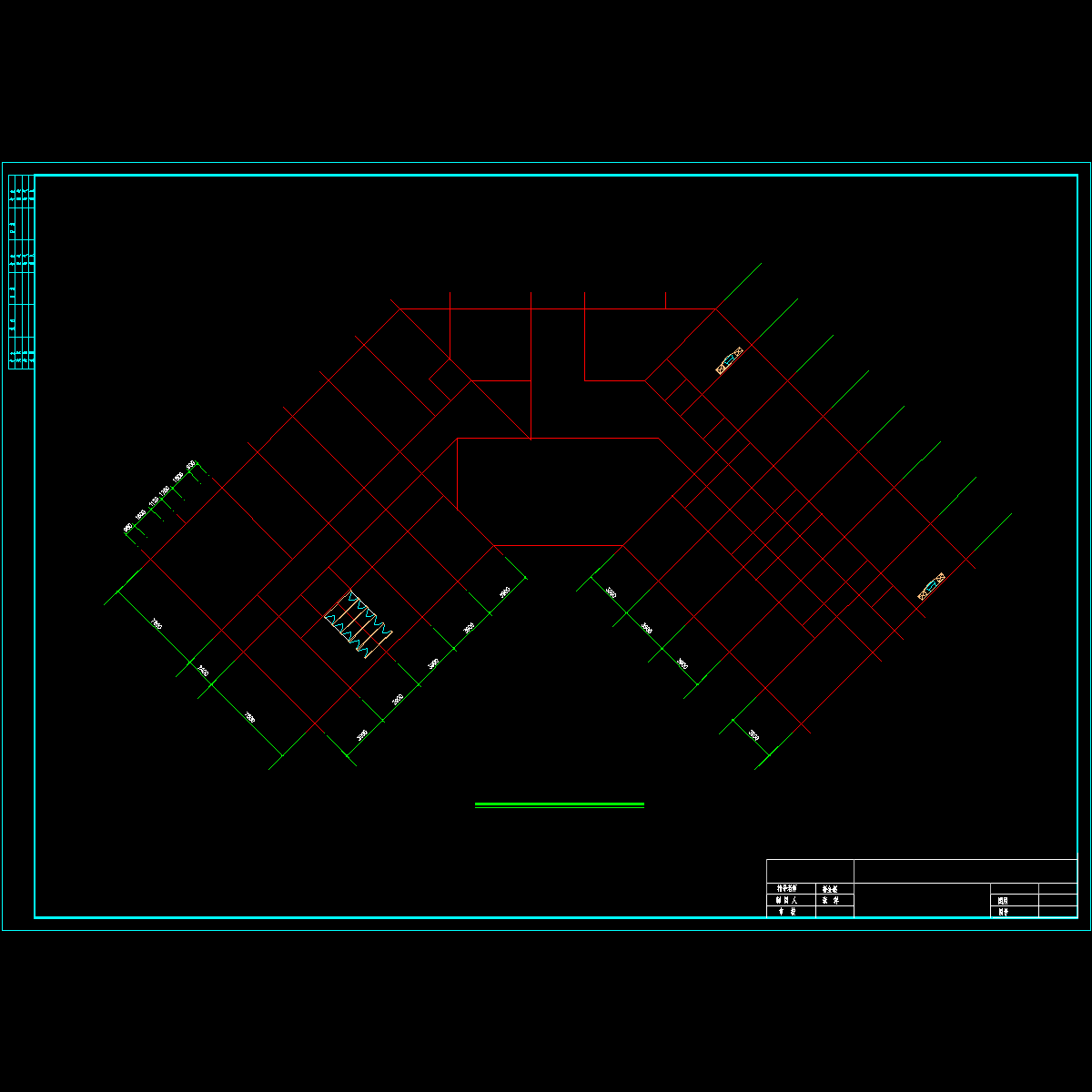

四层平面图.dwg

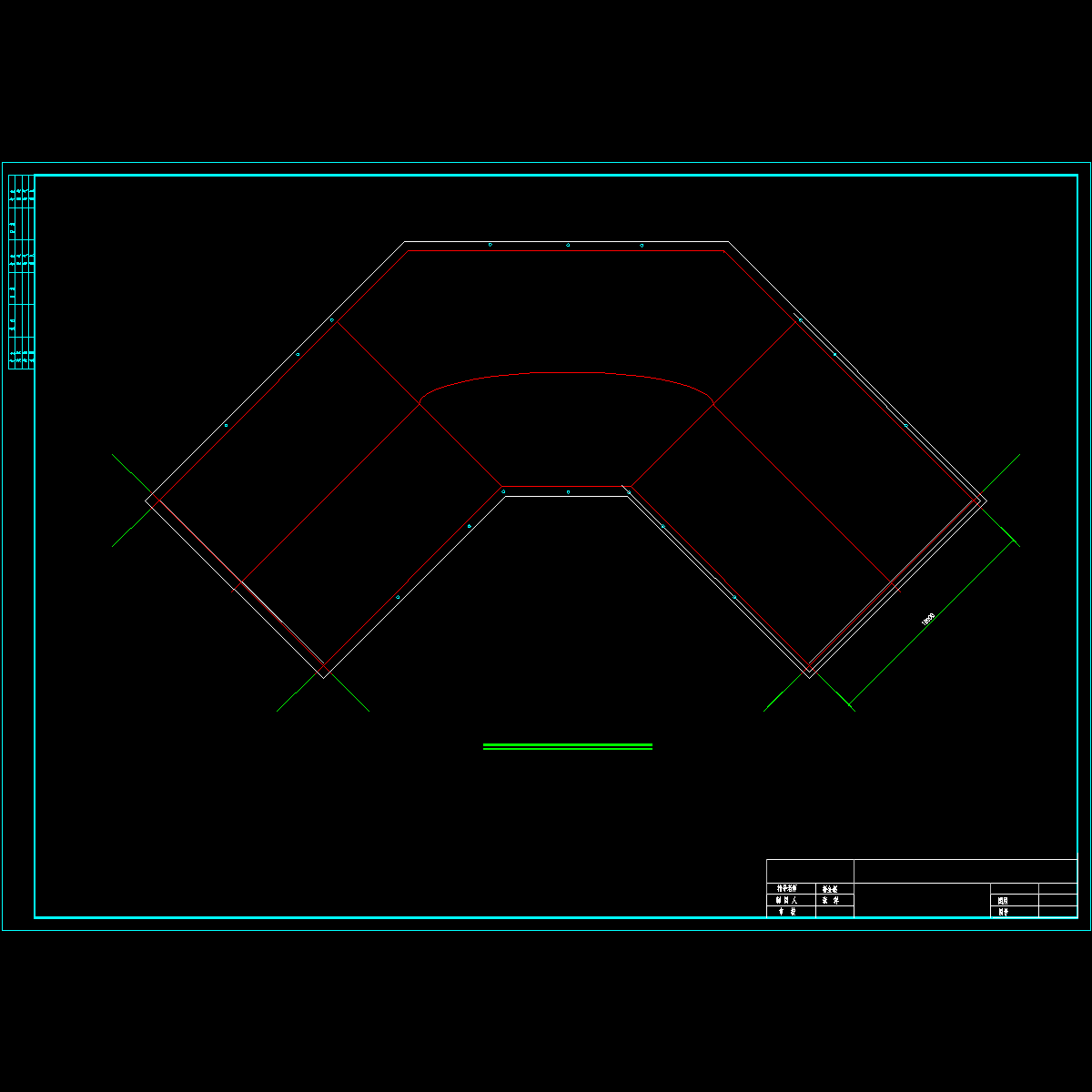

屋顶平面.dwg

建筑设计说明.dwg

改后一层平面图.dwg

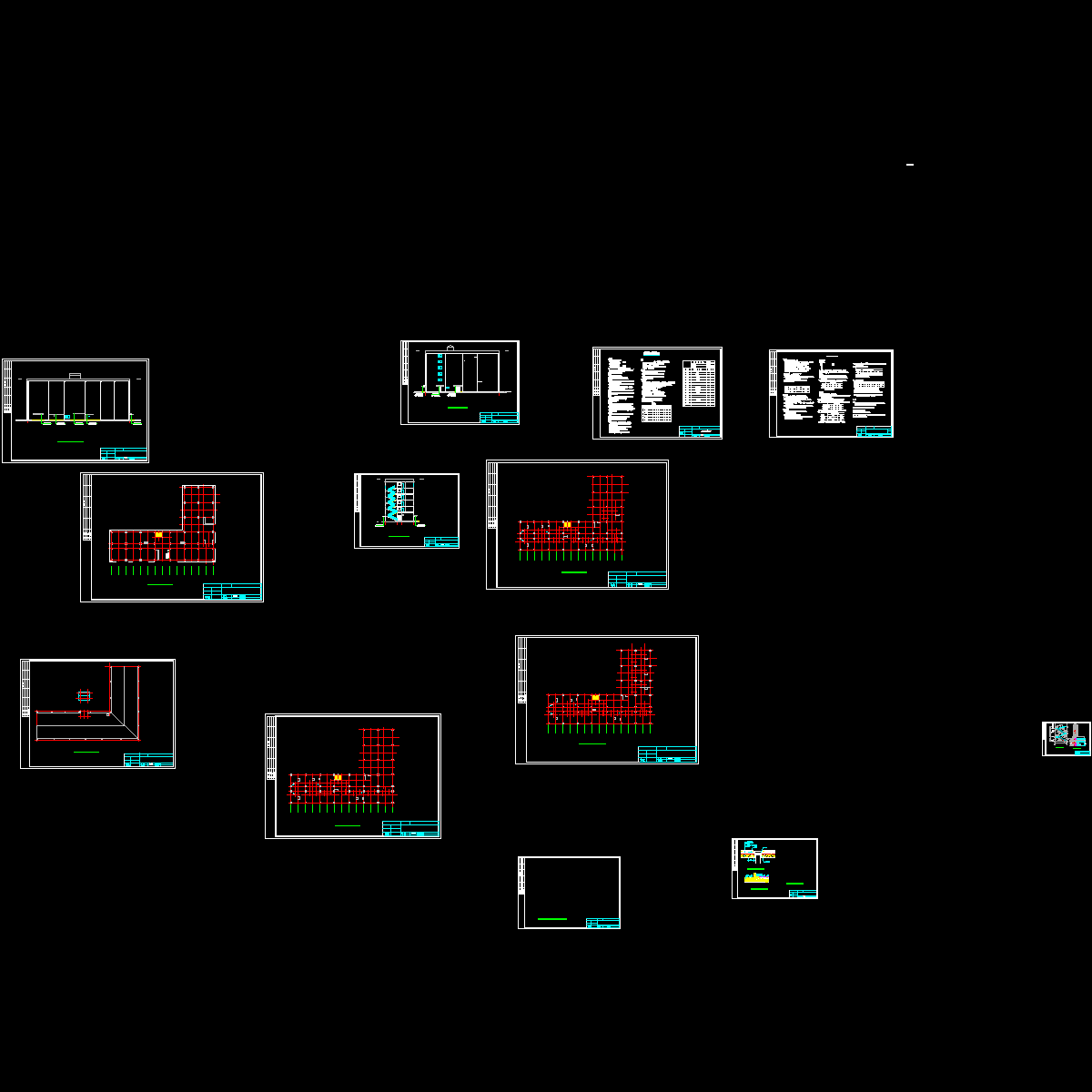

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
