位置：湖南
-
使用性：人行桥
-
跨径大小和多跨总长：41.5mm
-
承重构件受力情况：钢结构桥
-
使用年限：永久性桥
-
材料类型：钢桥
附件详情
-
桥位图2
-
平面图
-
管线平面图
-
桥型图
-
上部一般构造3
-
梯道一般构造图3
-
主墩盖梁一般构造图2
-
主墩构造图
-
梯道桥墩结构及钢板大样图
-
桥墩与桩基础连接大样图
-
桩基钢筋图2
-
桩基护壁图
-
梯道桥墩扩大基础配筋图
-
梯道下端扩大基础配筋图
-
预拱度
-
顶棚设计图
-
铺装平面示意图
-
玻璃栏杆大样
-
人行道恢复图
-
梯道顶棚构造图
附件详情
道路总宽46m，机动车道宽31m，北侧人行道宽10.5m，南侧人行道宽4.5m。人行天桥总长41.5m，跨度为37.5m，采用桁架梁形式，梁高3.35m，桥面总宽为
4.6m，人行净宽4m，楼梯总宽度为3.3m；桥梁纵向设置双向坡，中间高两端低，纵坡为1%；桥下净高不小于5m。
桥梁采用钢桁架建筑结构形式，桥梁跨径37.1m，在桥东侧设置楼梯上下天桥，桥梁西侧设置垂直电梯上下天桥。天桥建设后，北侧人行道位置靠机动车道侧预留3m道路拓宽宽度，楼梯占用3.3m，剩余人行道通行宽度为4.1m；南侧人行道楼梯占用3.3m，剩余人行道通行宽度为1.1m，通过借用建筑退让拓宽人行通行宽度至4.9m。
桥梁下部结构均避开了排水、给水及燃气管线，南侧主桥桩基距离最近排水管（D500）最小净距0.5m，部分弱电管线有冲突，在施工中注意迁改保护。桥面采用在型钢上铺设8mm厚花纹钢板,钢板上做12mm铺装层;天桥楼梯设置两级休息平台，楼梯全长42.84m，东西两侧设置梯道，南侧设垂直电梯；主桥桥墩采用^800mm钢结构内填混凝土;桥墩桩基设计为端承桩，持力层为中风化岩层,桩底进入持力层深度≥1.0m,其饱和单轴极限抗压强度为5.5（Mpa）。
……共计29张，设计于近代年

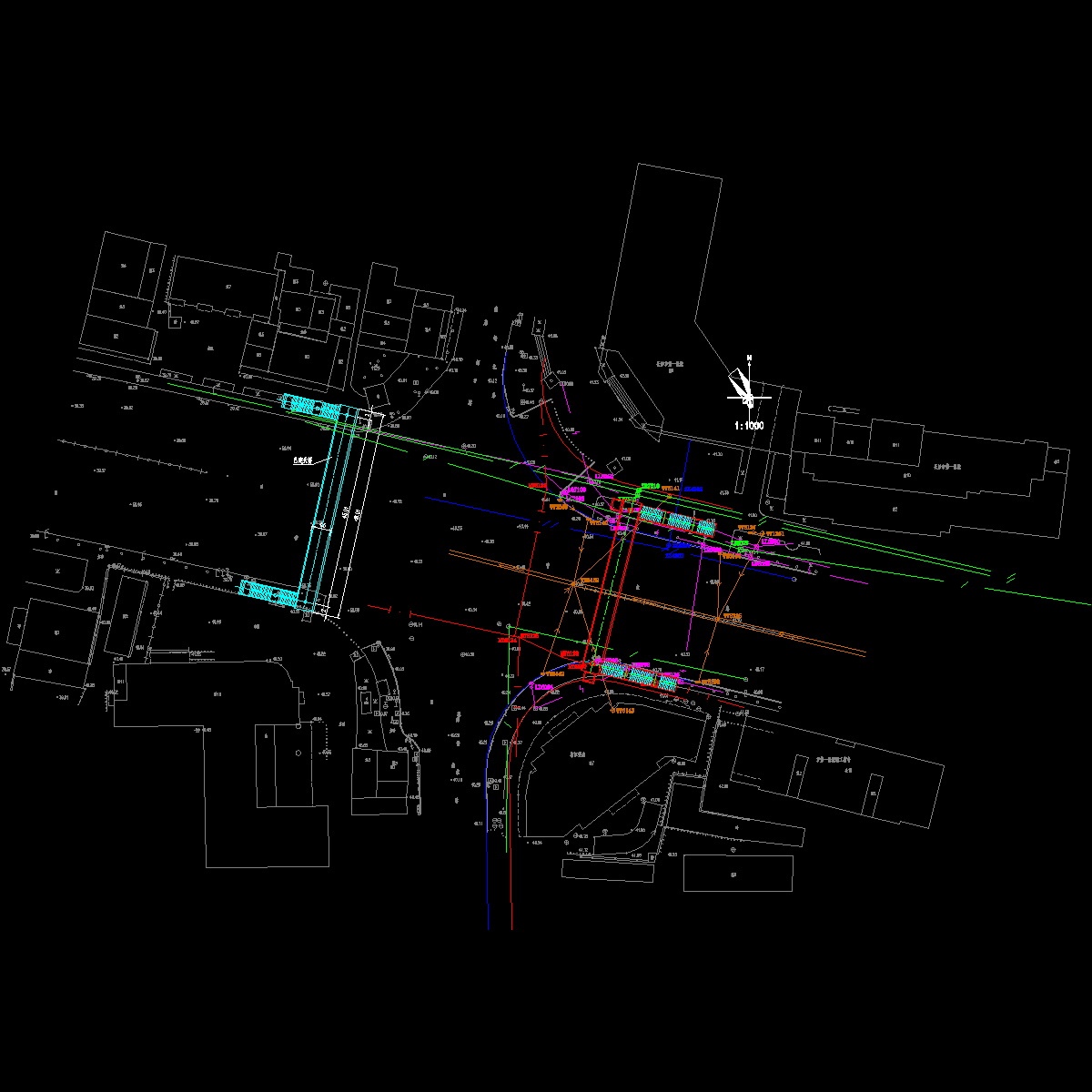

平面图
桥型图

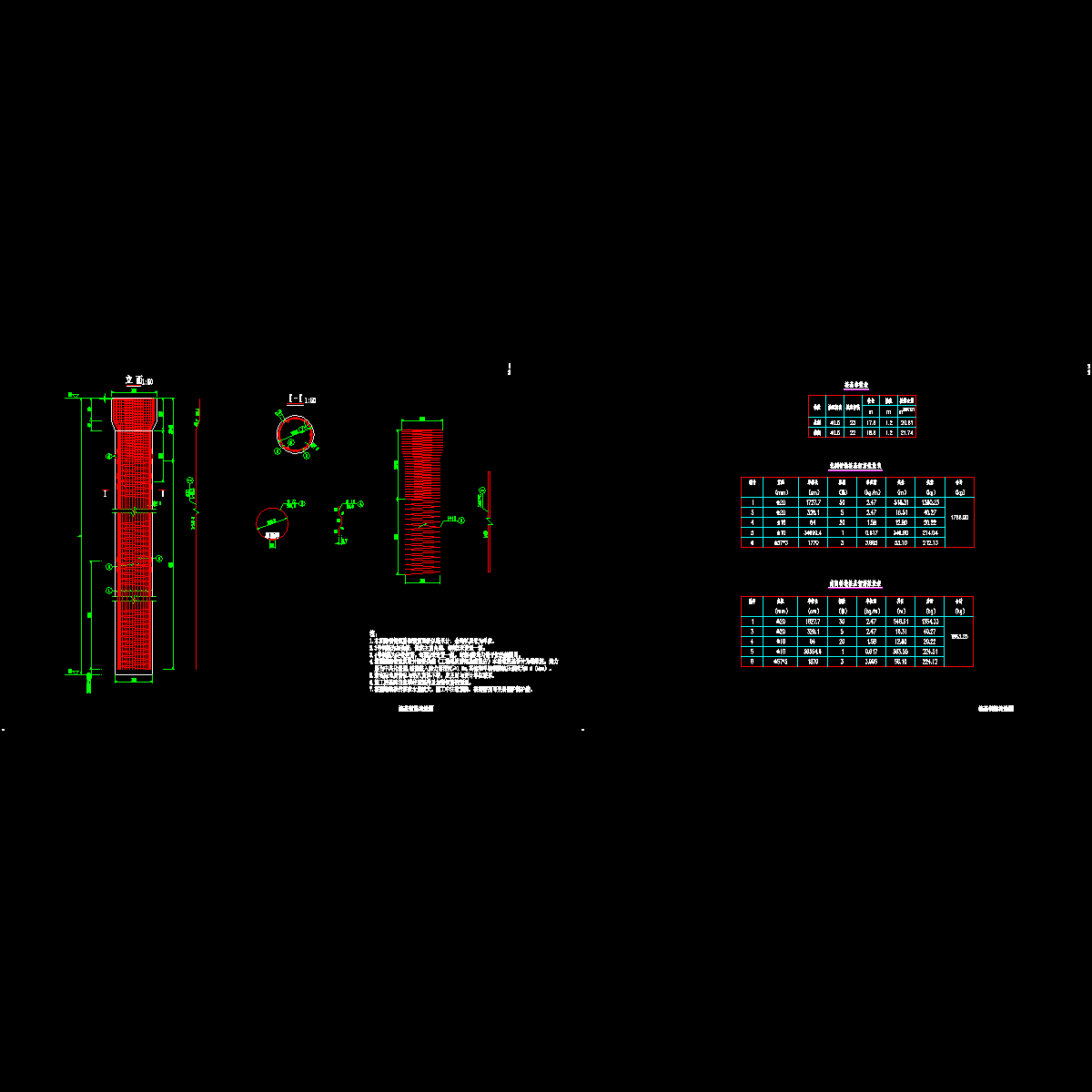

桩基钢筋构造图

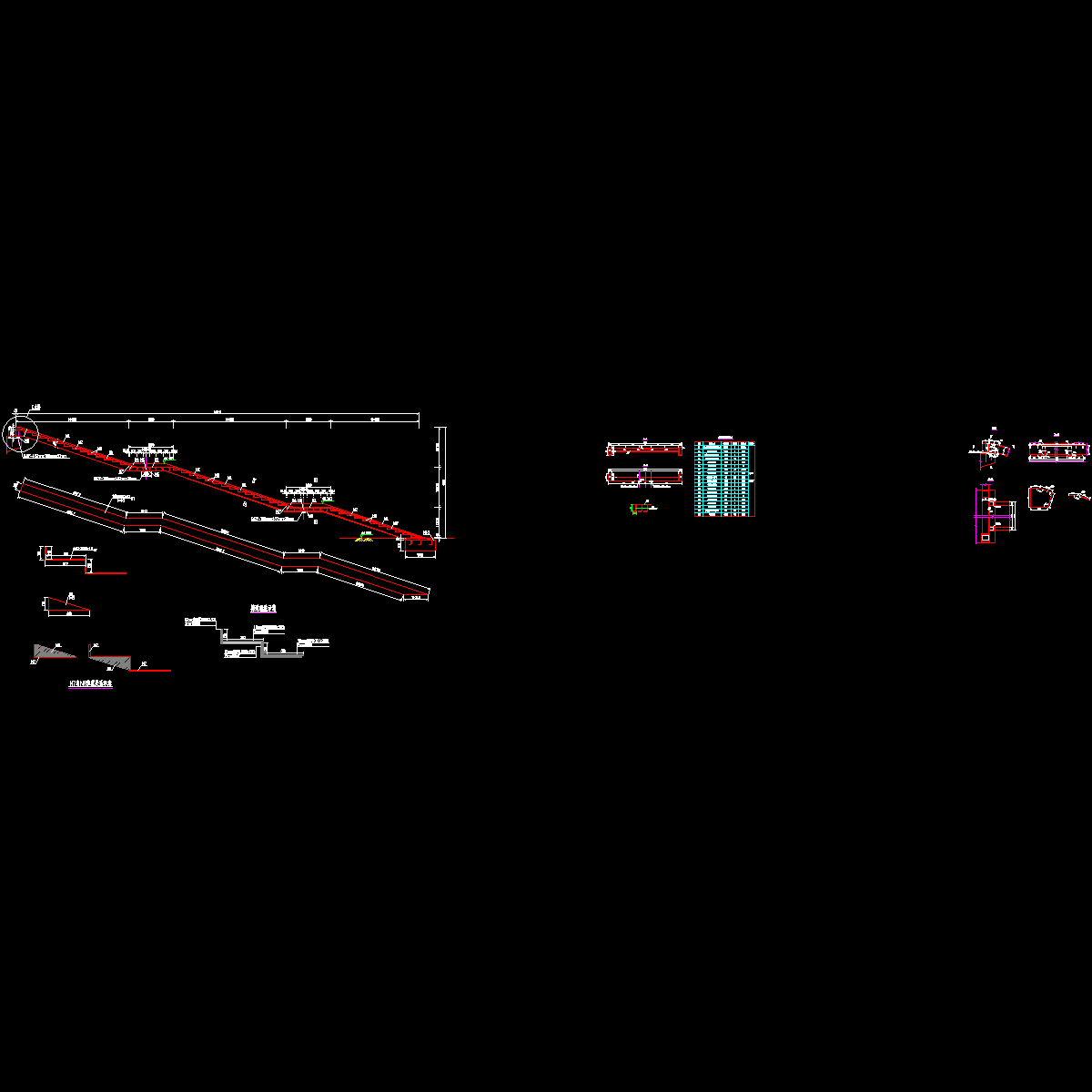

楼梯顶棚构造图

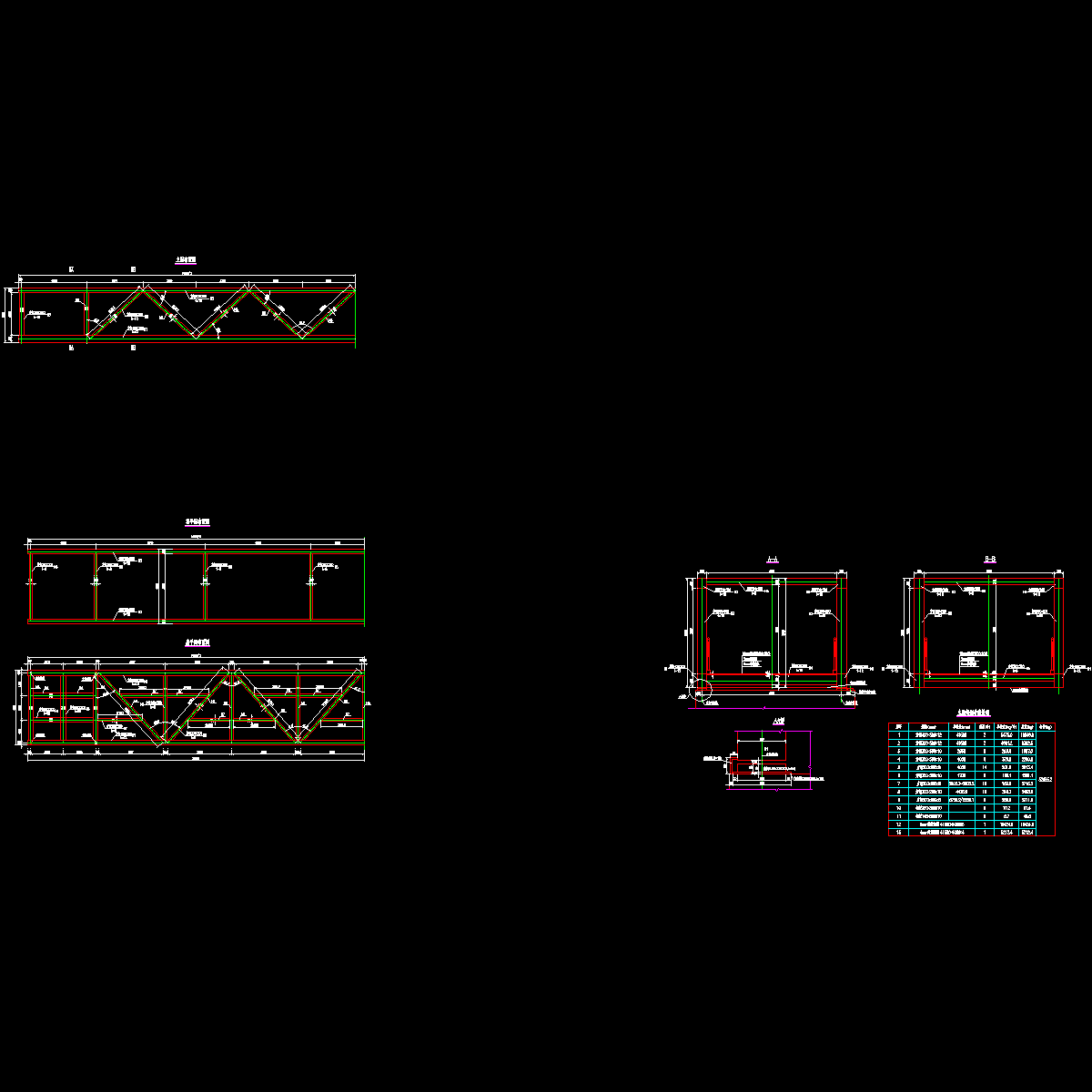

上部结构一般构造图
