FO23B塔吊基础计算及附CAD图纸

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计说明：


1. 本方案采用直径600灌注桩，桩长不小于15米，桩端扩大头嵌入砾砂层不小于800，钢筋为8Ф18，箍筋为Ф6螺旋箍。
2. 承台位置见附图—1、附图—2。
3. 承台配筋结合厂家提供的FO23B塔吊基础说明书配置双向双层钢筋，钢筋均为Ф20@130（Ⅱ级钢筋）。
4. 桩主筋嵌入承台不小于1米。
5. 承台混凝土强度等级为C30，桩C25。
6. 塔吊使用必须经公司设备处及有关部门验收合格后方可使用。

第 1 张图

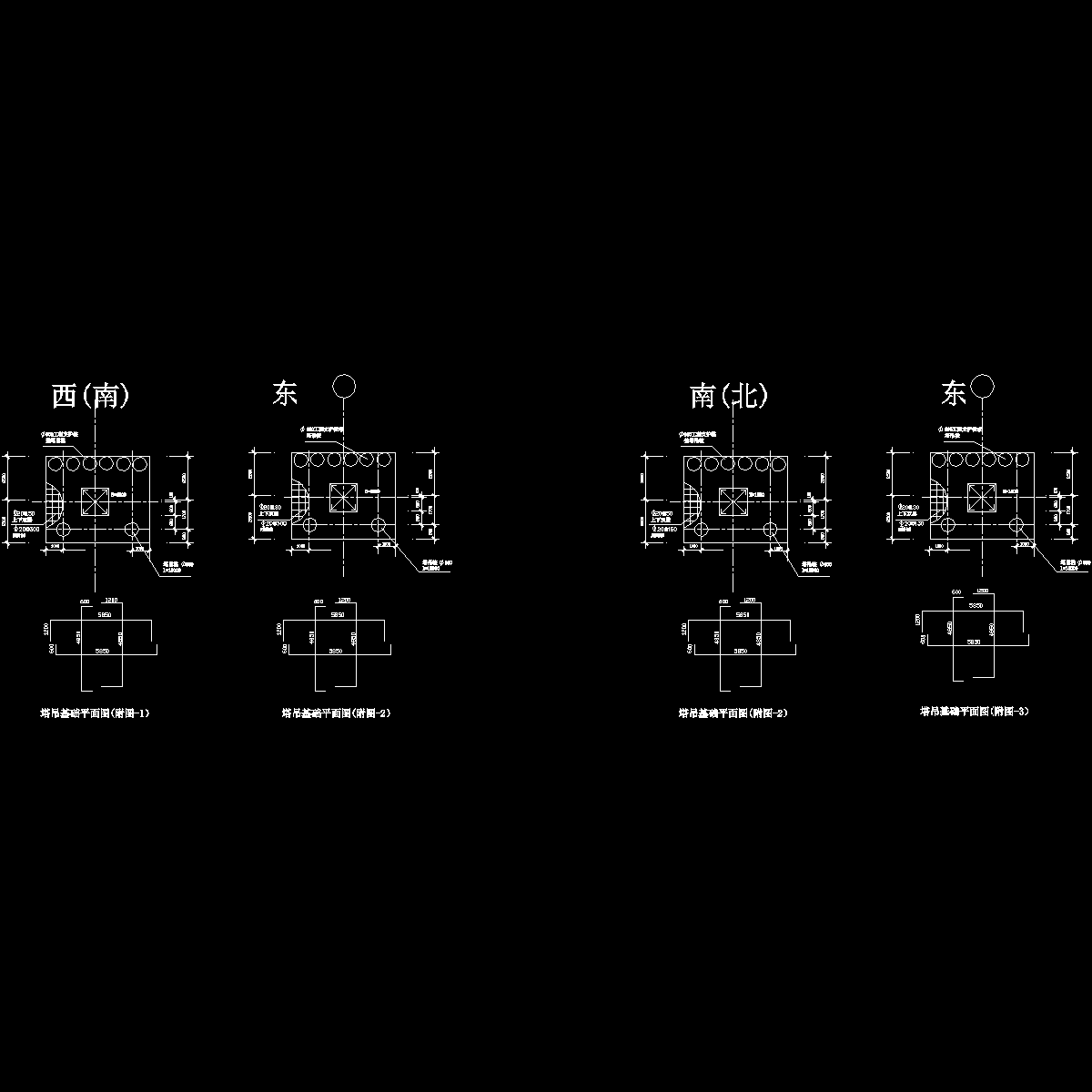

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
