19层医院建筑扩初CAD初设图纸(带效果CAD初设图纸)

[复制链接]

0

主题

0

帖子

1074

积分

超级版主

Rank: 8Rank: 8

积分
1074
发表于 2021-3-15 20:45:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医院住院楼
  • 病床数:652床
  • 建筑高度:高层建筑
  • 图纸设计深度 :方案(初设图)
  • 项目地址:上海
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑面积:30318.9平方米
  • 用地面积:1800平方米
  • 建筑密度:20%
  • 绿化率:51%
  • 地上层数:19层
  • 效果图:有

附件详情

工程为高层综合病房楼,地下一层、地上十九层医疗综合用房,手术室以上设技术设备层。
用地面积1800平方米,建筑面积30318.9平方米,12个护理单元,12间手术室,652床位。
地下设备层:变配电、空调机房、生活水、消防水泵房、供氧吸引、热交换器等动力设备用房,同时为未来全院的设备改造留有部分设备安装的余地。
通讯、闭路电视、建筑设备监控、病房呼叫系统、电脑网络、安保监控等弱电系统的综合布线。
建筑工程设计
1 用地面积 1800平方米 67137平方米 含全院本部新增:16438平方米绿化用地
地下建筑面积 1577.3平方米
地上建筑面积 28741.6平方米 75230.85平方米 拆除4209.75平方米
总建筑面积 30318.9平方米 77769.15平方米 未包含其它地下室建筑面积
3 建筑占地面积 1503.1平方米 13476.85平方米 拆除2136.25平方米
4 建筑覆盖率 20%
5 知名地产面积 34246.27平方米
6 知名地产率 51%
7 容积率
8 床位数 652
9 床均建筑面积 119.28平方米/床 市卫生局2002年指导意见:100~120平方米/床
10 床均用地面积 102.97平方米/床 市卫生局2002年指导意见:110~130平方米/床


2

3

4

1-1剖面.dwg
1-1剖面.dwg
2-2剖面.dwg
2-2剖面.dwg
一层平面.dwg
一层平面.dwg
一层平面(人防).dwg
一层平面(人防).dwg
七层平面.dwg
七层平面.dwg
三层平面.dwg
三层平面.dwg
东立面.dwg
东立面.dwg
二层平面.dwg
二层平面.dwg
五层平面.dwg
五层平面.dwg
人防平时平面.dwg
人防平时平面.dwg

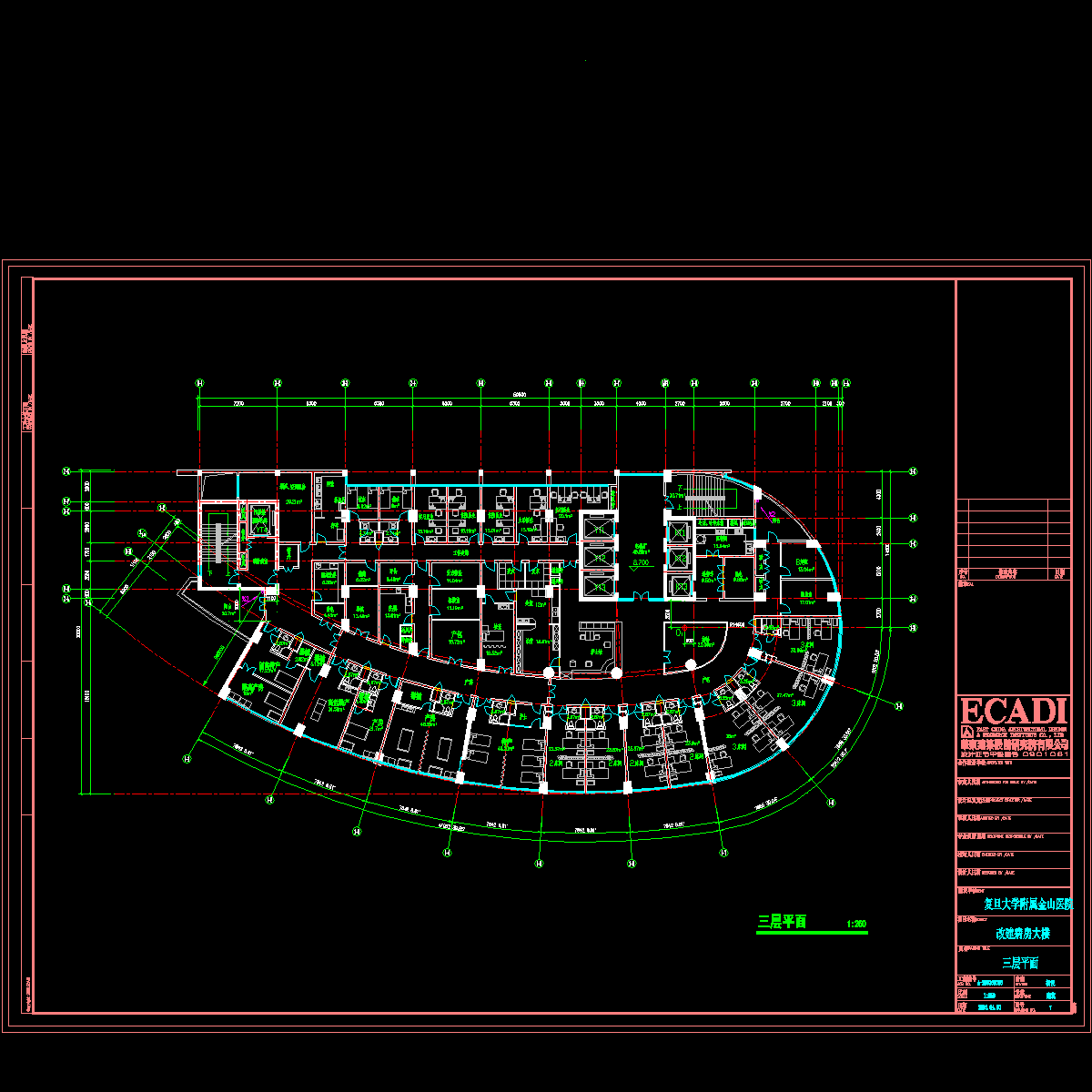

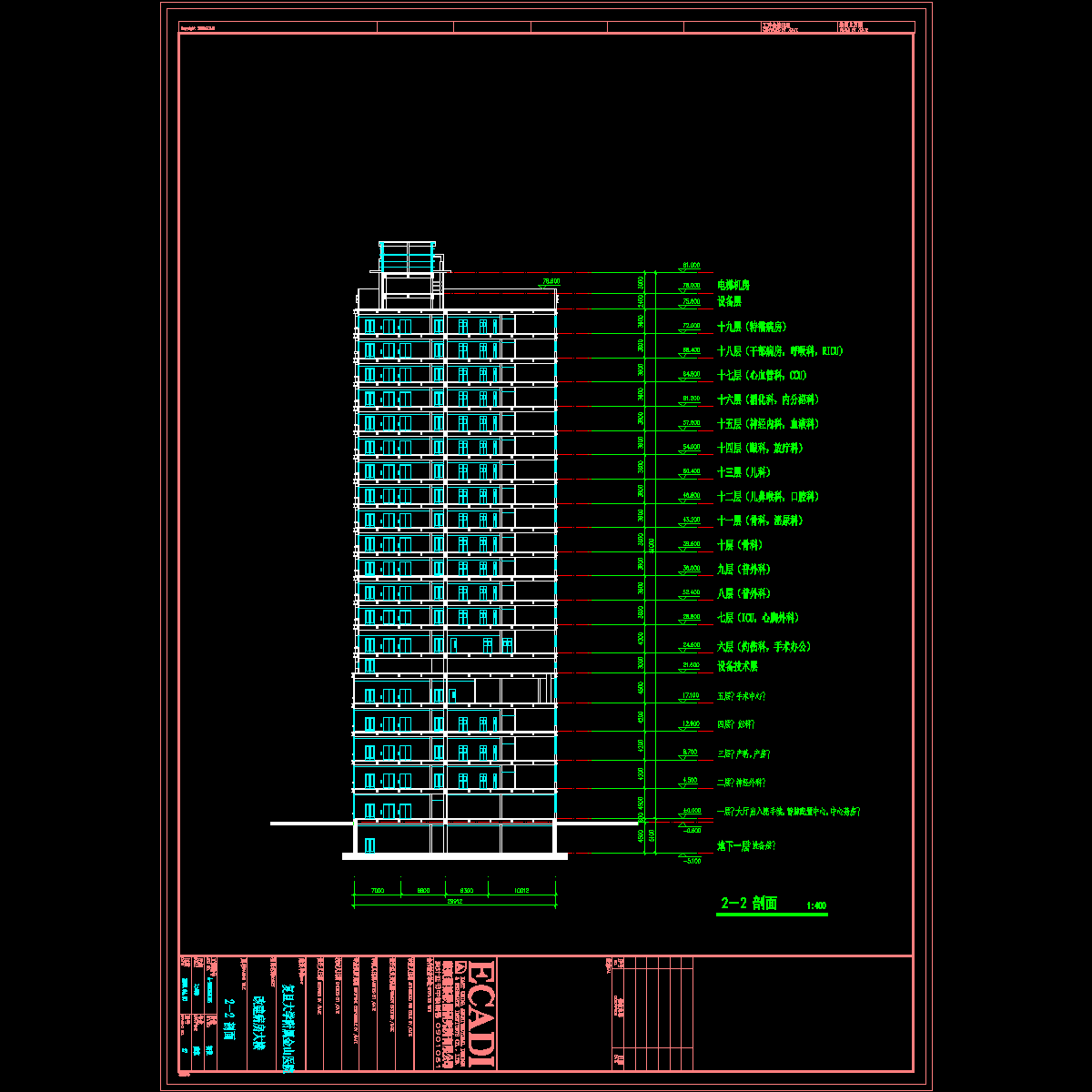

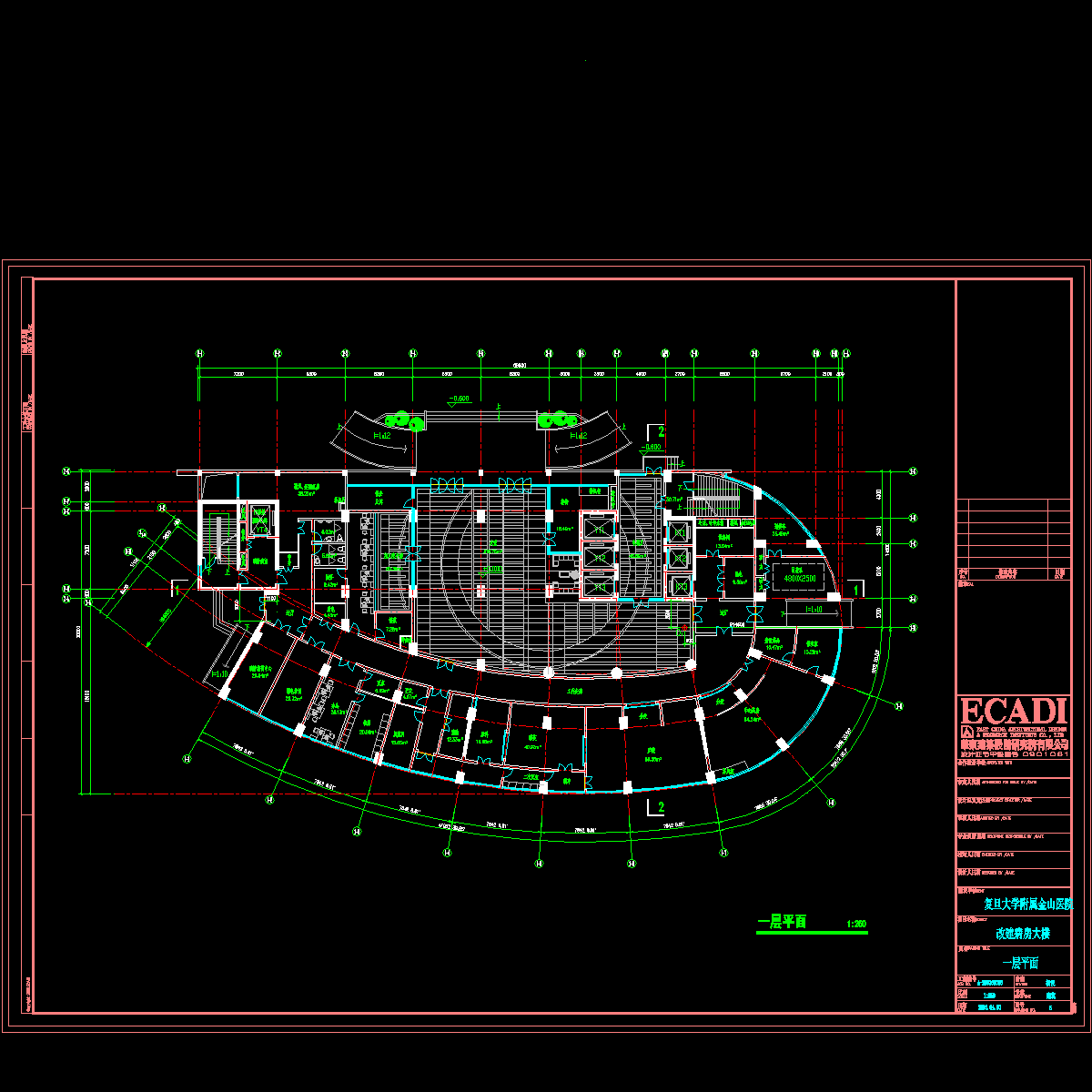

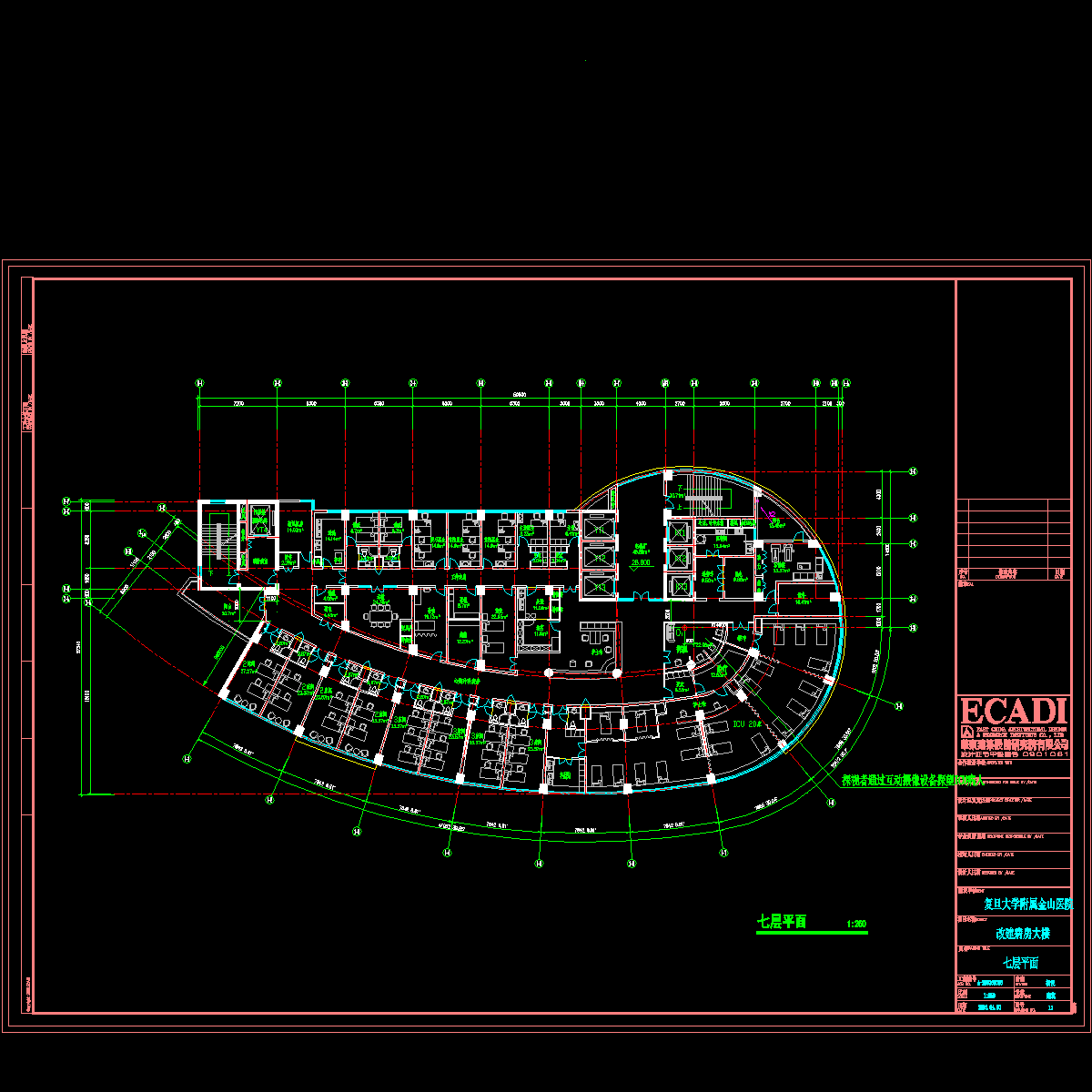

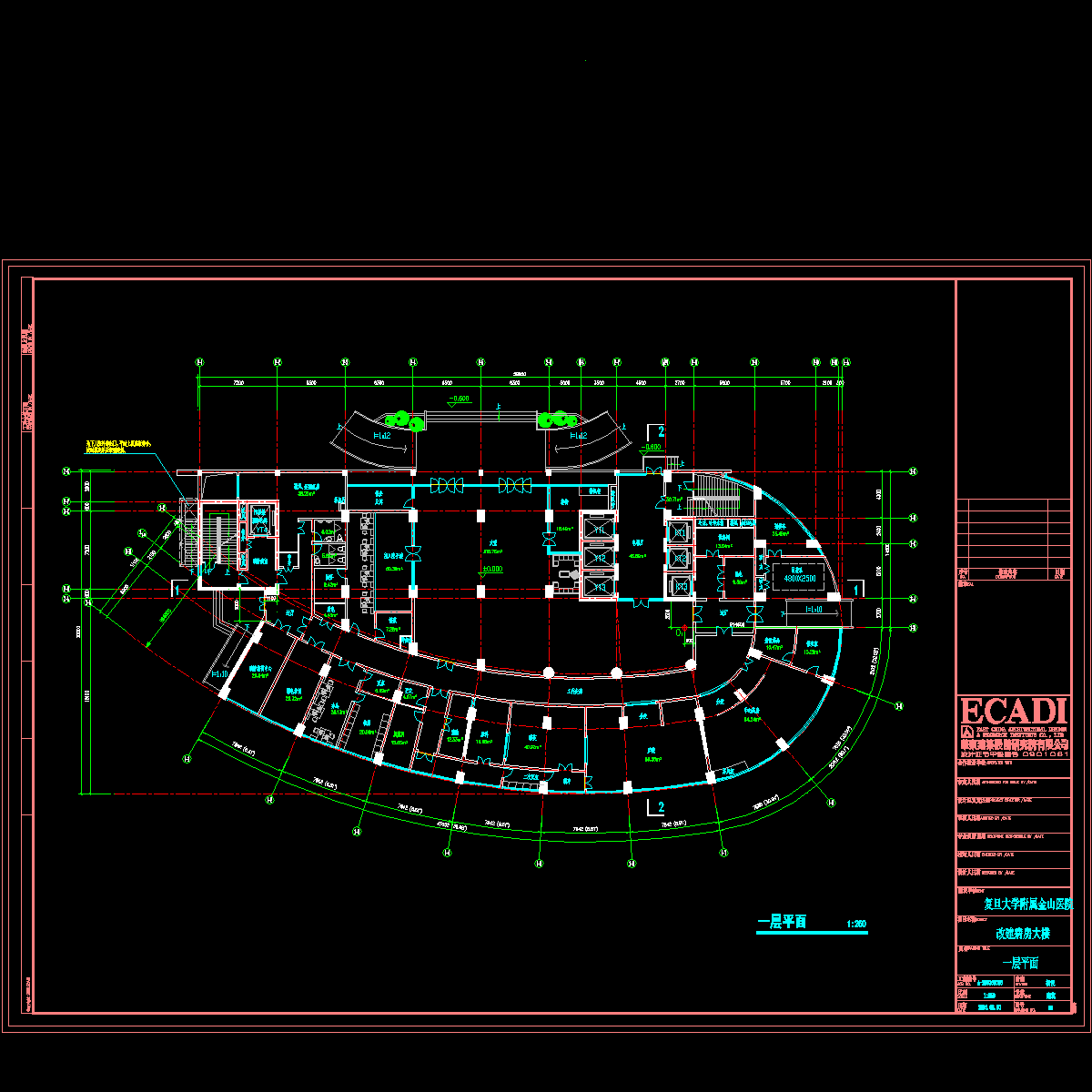

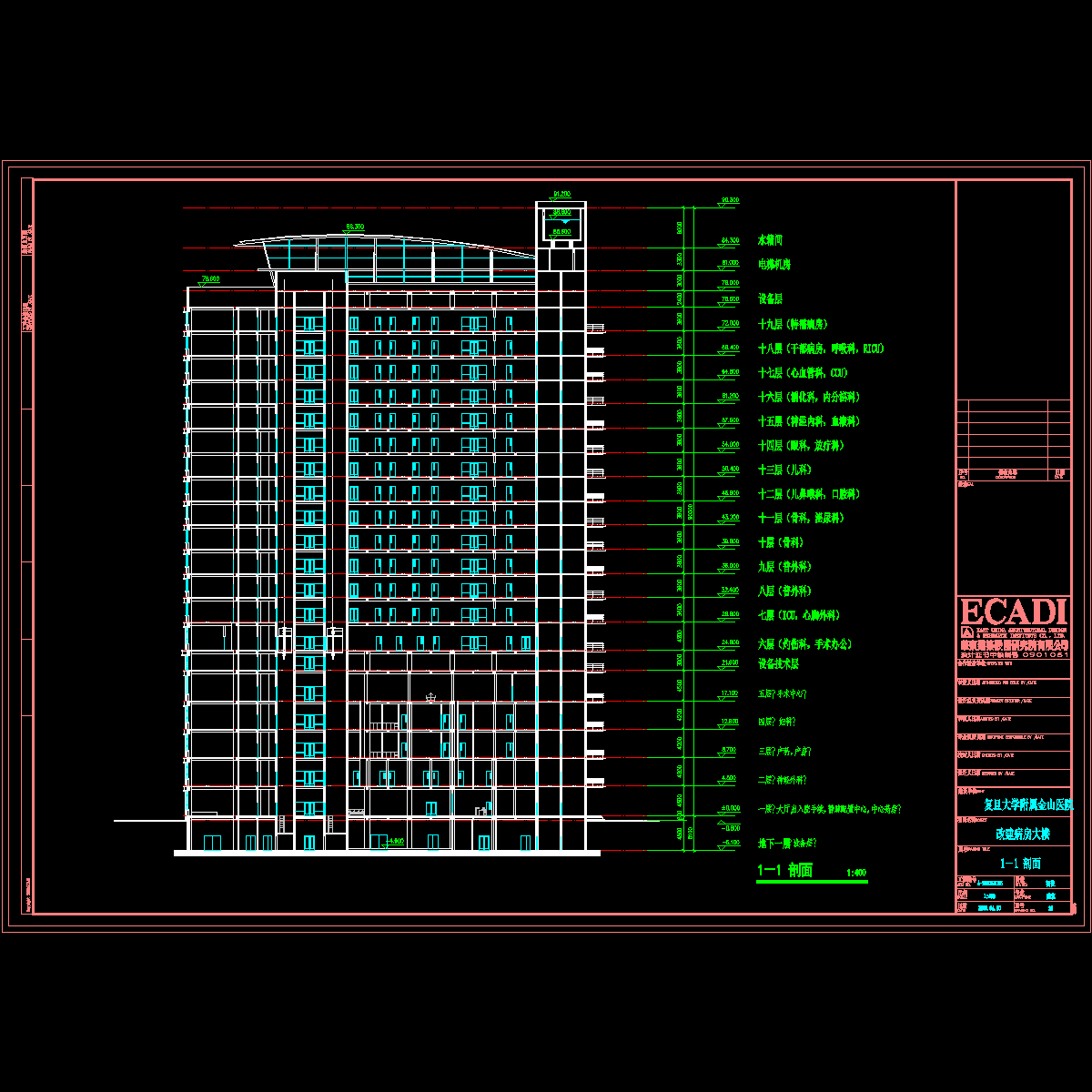

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eds2202sf1ddff1cecf.rar

7.67 MB

下载  售价: 100 积分    赚积分
