城市博物馆扩大工程建初方案_CAD

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：博物馆
• 建筑高度：多层建筑
• 图纸设计深度 ：方案（初设图）
• 项目地址：辽宁
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：9190平方米
• 用地面积：17650平方米
• 容积率：0.52平方米
• 绿化率：30%
• 效果图：无

附件详情

该项目为辽宁省某市博物馆扩大工程建筑初步。
该项目设计以“造型高雅独特、反映地方文化、体现时代精神、功能结构科学、质量标准一流”为基本的设计指导思想。
该博物馆作为一个综合性博物馆，属省辖市中型博物馆，占地26.5 亩，总建筑面积为 9190平方米，主体建筑地上二层，局部有夹层。该工程主要包括陈列区、藏品库区、办公用房区、观众服务设施四个部分。
1. 总平面技术经济指标
总用地面积： 17650平方米
总建筑面积： 9190 平方米
总建筑占地面积： 5280 平方米
道路、广场服务用地： 7070 平方米
绿化用地： 5300 平方米
绿化率： 30%
容积率： 0.52
覆盖率： 29.9%
道路、广场及服务用地比率： 40%
机动车的车位： 60辆
2. 建筑面积分配
一层建筑面积： 4231 平方米
其中设备机房面积： 494 平方米 门房面积：120 平方米
中夹层建筑面积： 1316 平方米
设备机房面积： 370 平方米（层高2.2米）
二层建筑面积： 3734 平方米
其中设备机房面积： 20 平方米
顶夹层建筑面积： 31 平方米
设备机房面积： 427 平方米（层高2.2米）
图纸内容包括设计总说明、建筑设计说明、建筑装饰主要构造及用材、消防、总平面定位图、核心区平面调整意向图、门房平立剖面图、弧墙定位剖面立面、各平立剖面图等等。

2

3

4

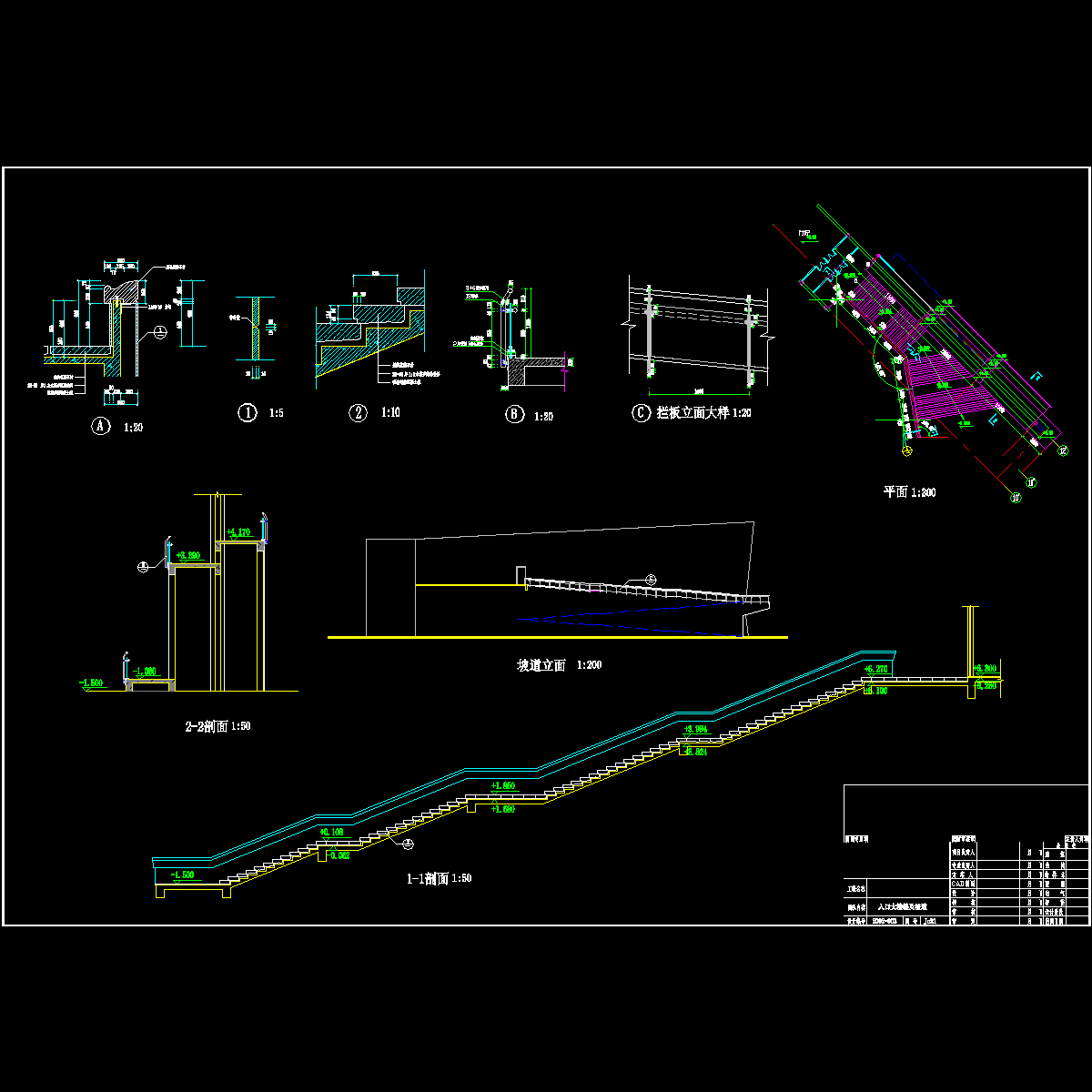

stair3-fin.dwg

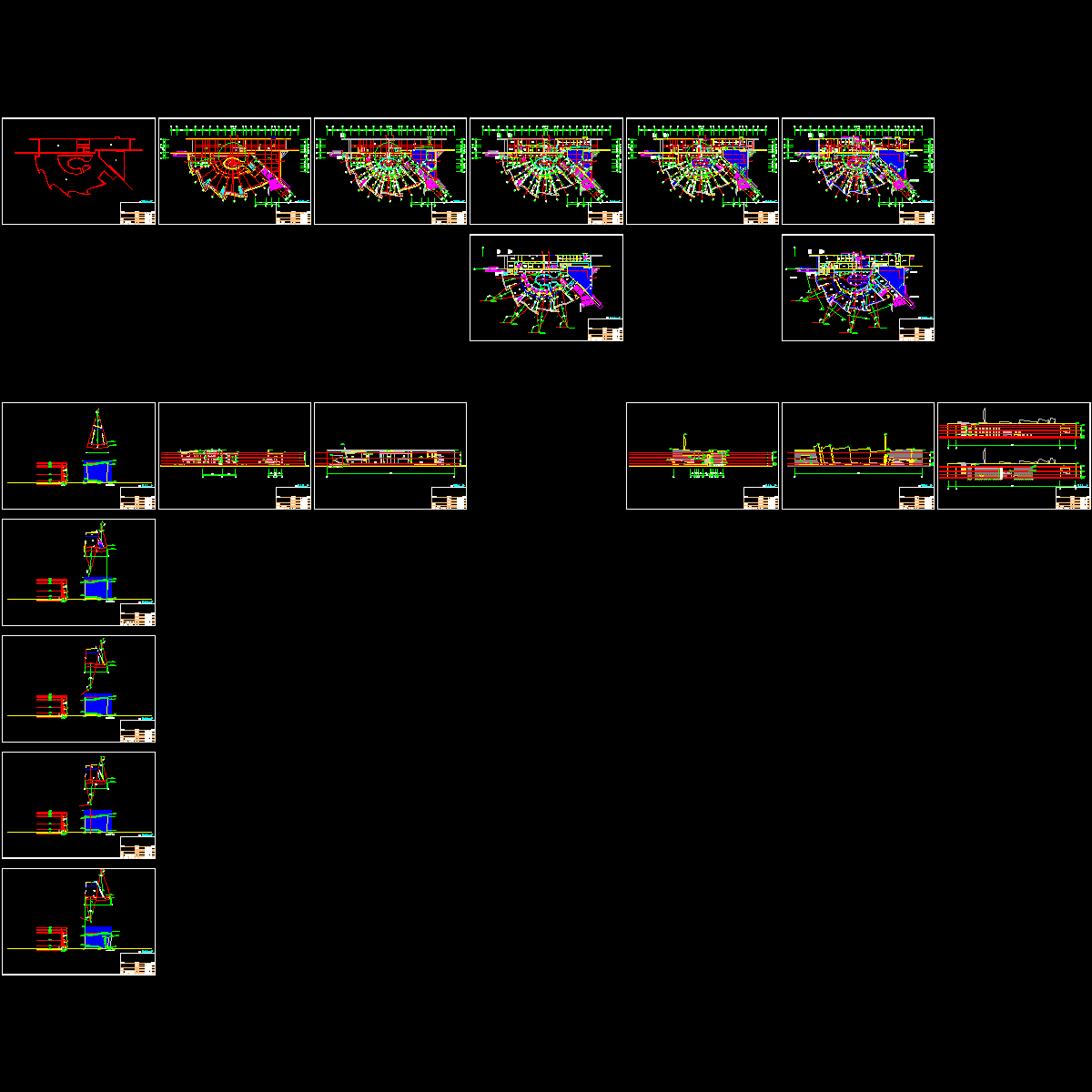

平立剖.dwg

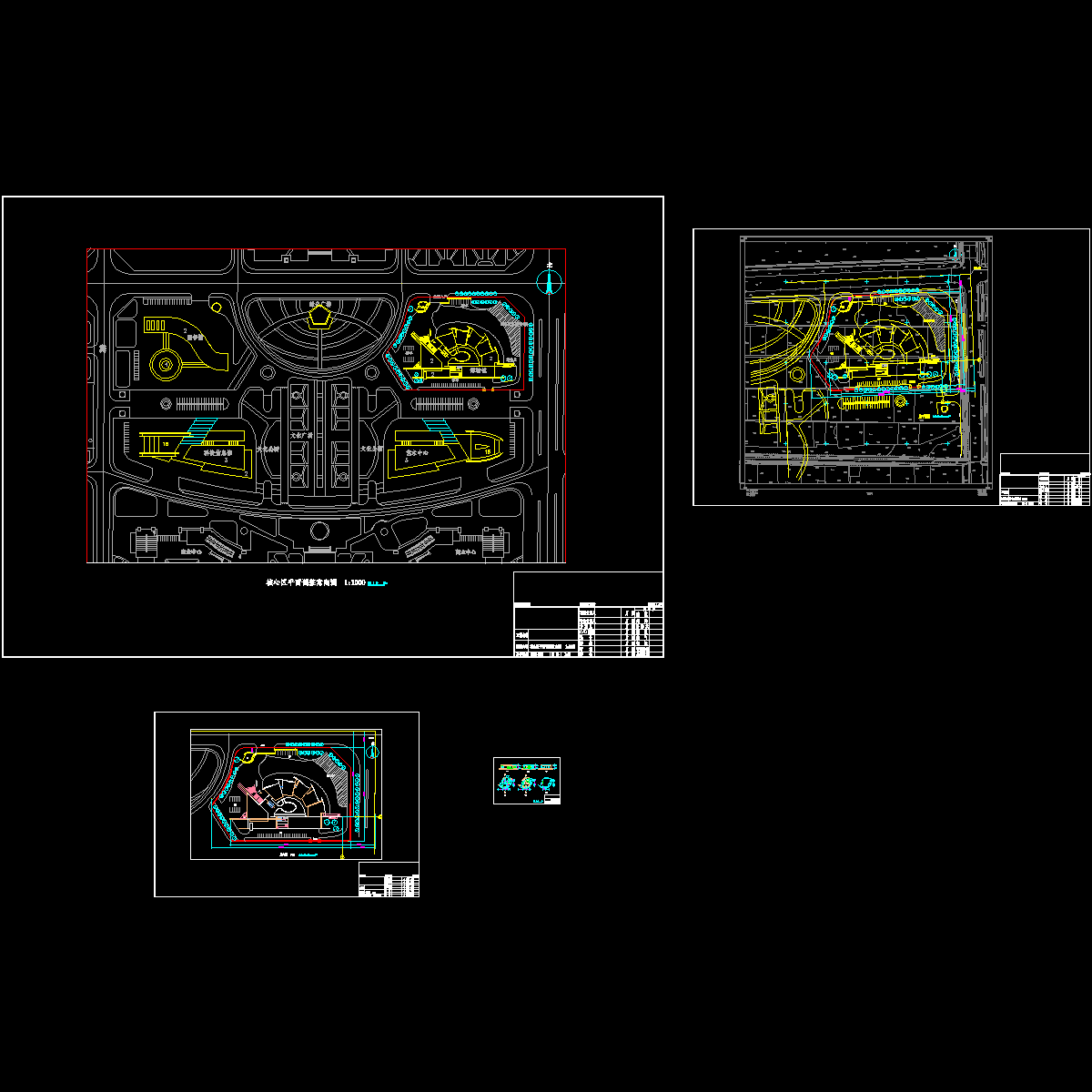

总平面及门房.dwg

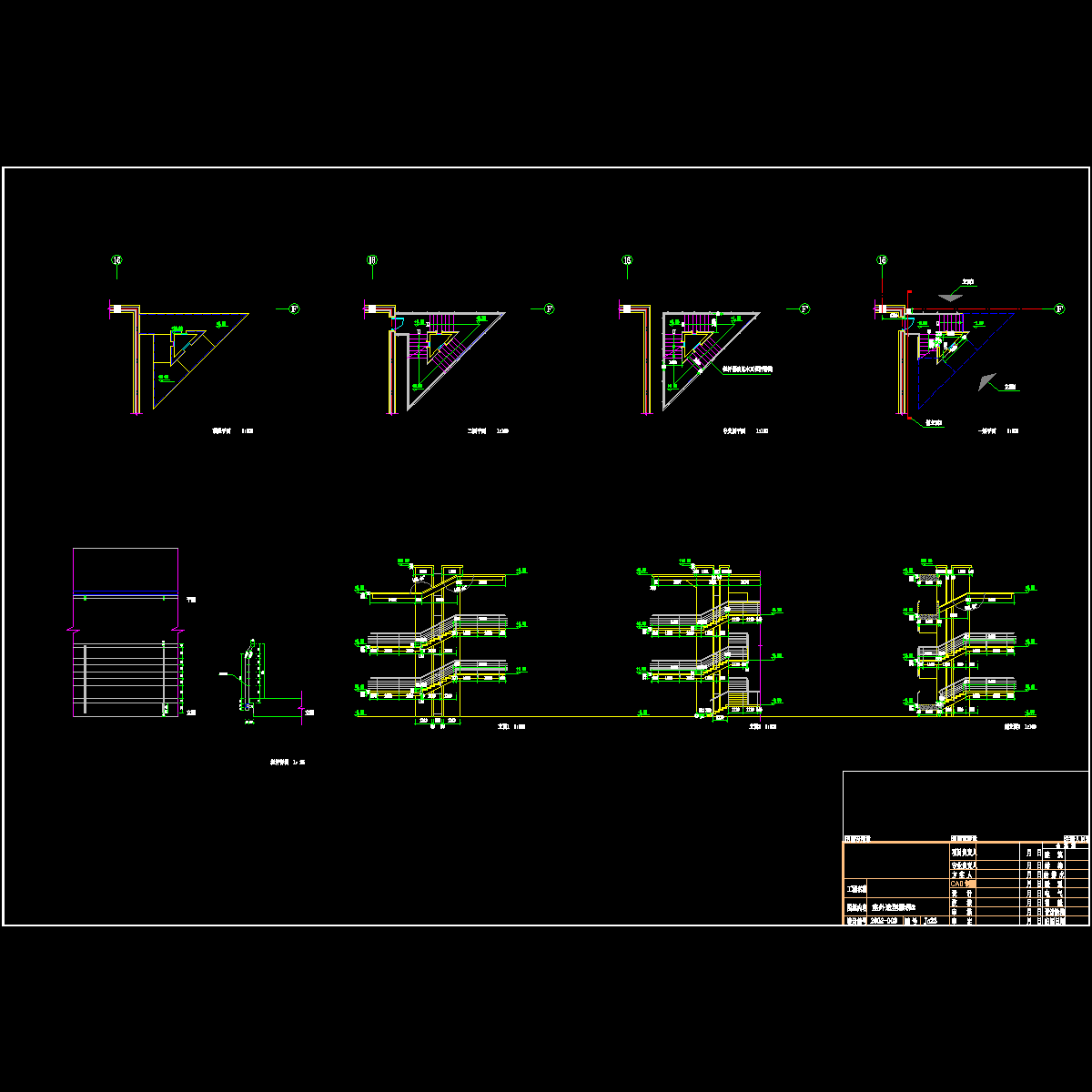

stair1-fin.dwg

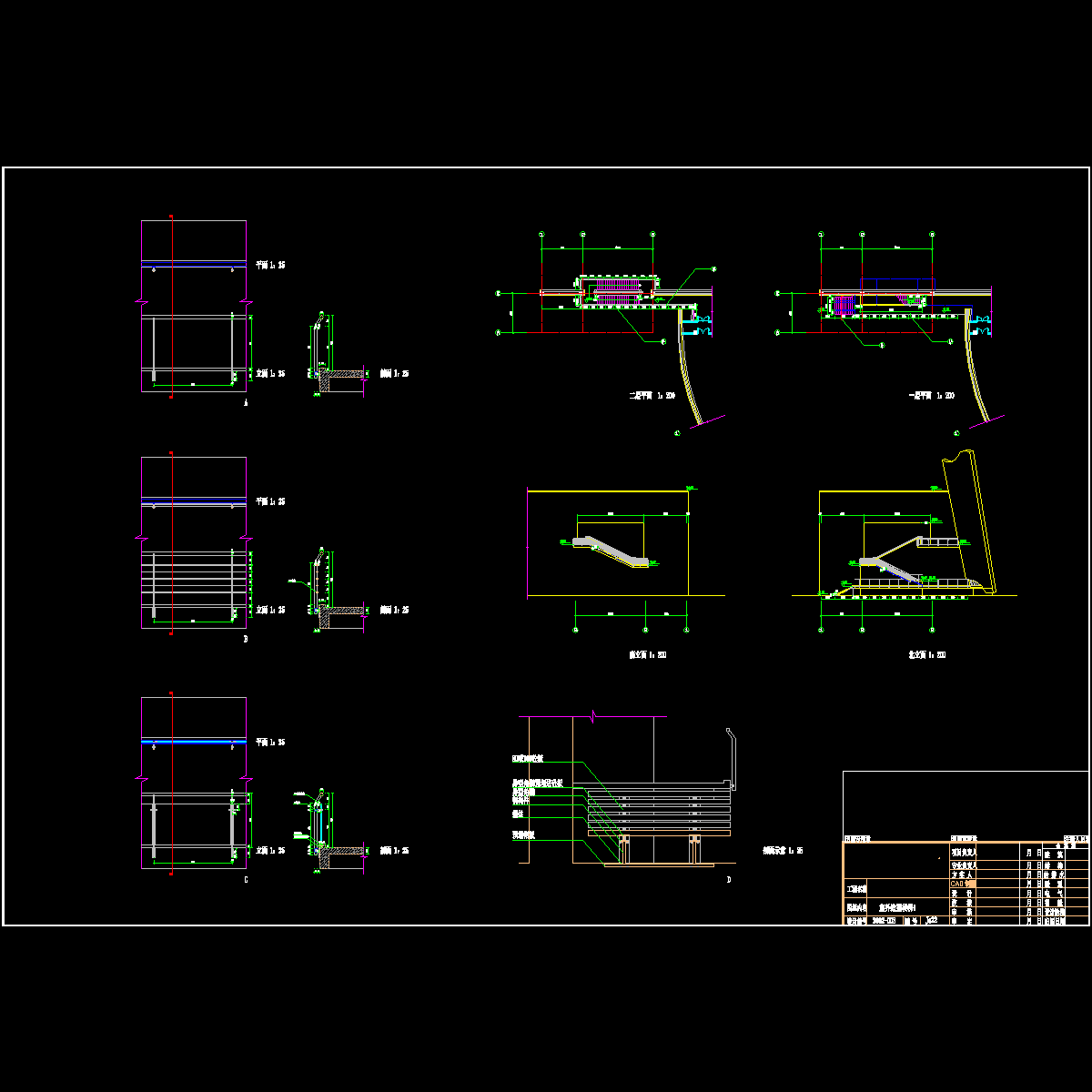

stair2-fin.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
