一份4层科技园区中心建筑给排水CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：21张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱,水泵,泵房,卫生间,设备房布置
• 项目所在地：四川

附件详情

• 资料目录
• 设计说明
• 主要设备材料表
• 给水排水管道总平面图

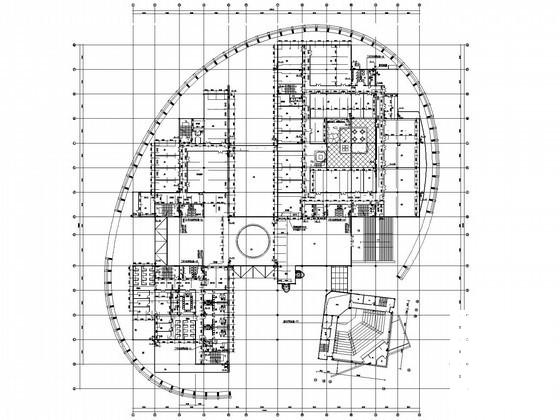

• 一层平面图
• 一层自动喷洒给水管道平面图
• 二层平面图
• 三层平面图
• 四层平面图
• 屋顶花园平面图
• 学术报告厅平面图
• 水泵房 平面布置图
• 水泵房剖面图
• 屋顶水箱平剖面图
• 卫生间详图一
• 卫生间详图二
• 卫生间详图三
• 生活 消火栓 自动喷洒给水管道系统图
• 排水管道系统图

附件详情

该项目位于四川,是一科技园中心项目，建筑层数为地上4层，建筑高度为16.5米，该项目设计范围：给水系统、污水系统、雨水系统、喷淋系统、消火栓系统等；
共计21张图纸；

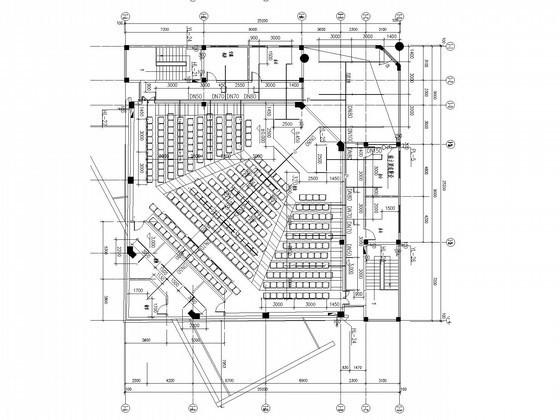

学术报告厅标高给排水平面

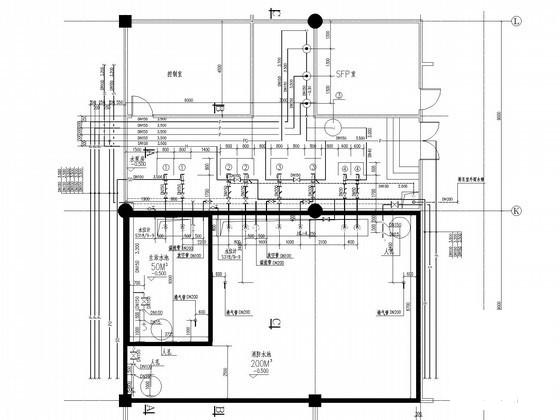

水泵房平面布置图

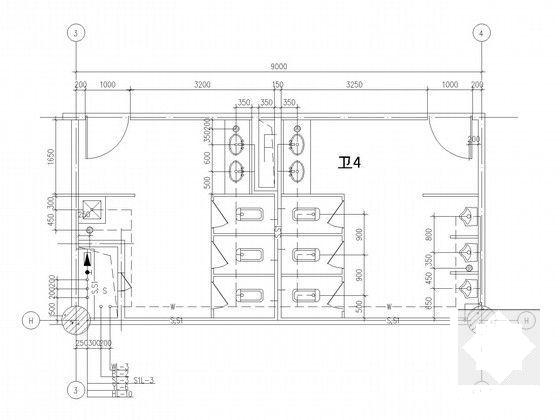

卫生间给排水管道平面图

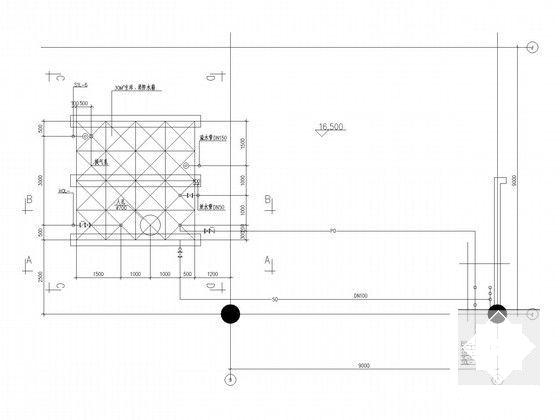

屋顶水箱平面布置图

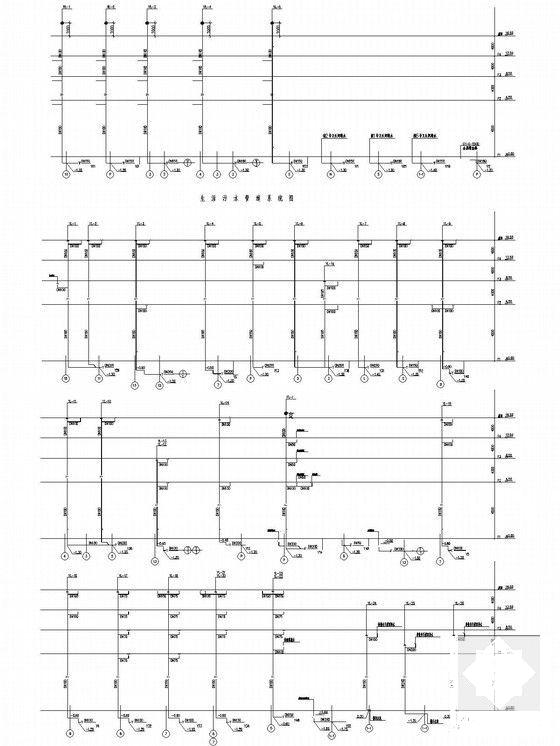

雨废水管道系统图

消火栓管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
