一份单元式住宅小区电气CAD施工图纸（六栋住宅楼）

uuyy88 · 发表于 2020-2-22 00:55:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：24207.06平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：83张
设计年代：近代
地下室用途：车库
节点大样：等电位联结,其它
负荷等级：一级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：辽宁
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、配电系统图
3、消防系统图
4、电话网系统
5、可视客访对讲系统
6、有线电视系统图
7、电讯系统图
8、数据网系统
9、电讯系统图
10、插座及局部等电位平面图
11、照明平面图
12、屋顶防雷平面图
13、消防报警平面图
14、应急疏散照明平面图
15、电力干线平面图
16、电讯平面图

附件详情

该附件是单元式住宅小区全套电气施工图纸（六栋住宅楼），总共83张。
1、该项目为9#、10#楼，总建筑面积4565.24m，地下一层，地上十一层,一层二层为网点，三层及以上为单元式住宅.建筑高度35.300m，该项目属一类高层建筑,耐火等级一级。建筑设计结构形式框架剪力墙结构。
2、该项目为15#、16#楼，总建筑面积6706.52m，地下一层，地上十一层,一层二层为网点，三层及以上为单元式住宅.建筑高度35.525m，该项目属二类高层建筑,耐火等级二级。建筑设计结构形式框架剪力墙结构。
3、该项目为21#楼,21#总建筑面积8370.06m,26#住宅总建筑面积4565.24m，地下一层、地上十一层。其中地下一层为地下停车场,地上一、二层为网点，三层以上为单元式住宅。该项目属二类高层建筑,耐火等级二级。建筑设计结构形式：框架剪力墙结构，21#建筑高度35.300m，26#建筑高度35.300m。
设计内容：包括低压配电系统,照明.动力系统,防雷与接地系统，电话系统,数据网系统,有线电视网系统,可视客访对讲系统.火灾自动报警系统等。

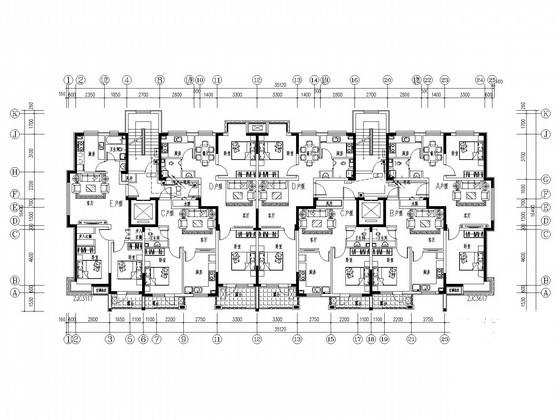

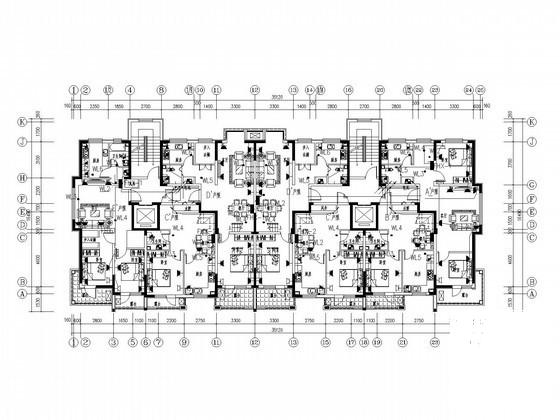

四~十一层应急疏散照明平面图

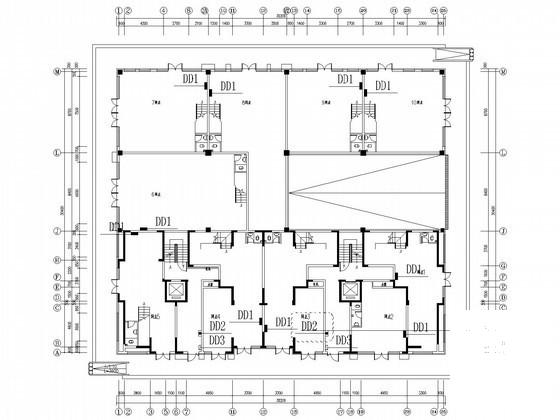

一层插座及局部等电位平面图

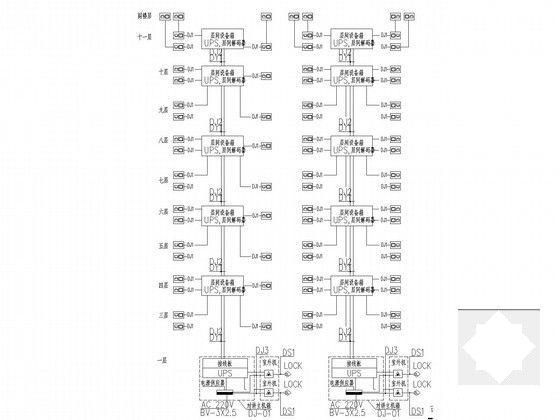

可视客访对讲系统

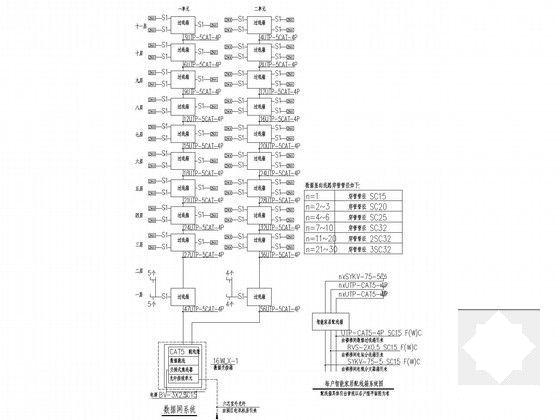

数据网系统

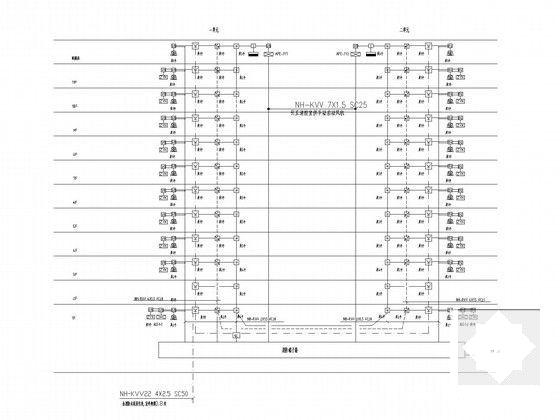

消防系统图

有线电视系统

电话网系统

配电系统图一
