小型双出口泵站设计CAD图纸

[复制链接]

0

主题

0

帖子

719

积分

超级版主

Rank: 8Rank: 8

积分
719
发表于 2021-3-21 21:54:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


附件详情

三 基该附件
工程测量资料:对站址处进行了1/500平板测量。由 完成。
工程地质资料:共布设 孔,总进尺 米,并提出了相应钻孔的物理力学指标。由 于2002年3月完成。
四 采用规范
(1) 水利水电工程等级划分及洪水标准(SL252-2000)。
(2) 泵站设计规范(GB/T50265-97)。
(3) 水工钢筋混凝土结构设计规范SL/T191-96。
五 工程设计
工程等级:灌溉站单站装机流量为1.50立方米/秒,根据《水利水电工程等级划分及洪水标准》规定,工程规模为小型,等别4等。
1。建筑结构形式
本站为湿室式泵站,由引水渠、前池、主厂房、出水管、出水池等组成。泵房基础采用筏式基础。所有水下部分混凝土构件全部采用现浇钢筋混凝土或现浇混凝土。检修配电层板梁、厂房梁柱采用现浇钢筋混凝土,屋面板采用预制钢筋混凝土结构。检修孔盖板采用钢板结构。出口海漫采用钢筋混凝土护砌,防冲槽采用干砌石护砌。
材料
前池底板、护坡、挡土墙为C20。泵房底板、边墩、中墩、后墙、水泵板、梁、胸墙、为C25F200的钢筋混凝土。启闭架、出水池为C25的钢筋混凝土。闸门框二期混凝土为C30的钢筋混凝土。
压力钢管采用15毫米厚的镇静钢,钢材性能必须符合国家现行有关规定。焊条性能应与母材相适应。焊接成型的钢管应进行焊缝探伤检查和水压试验。钢管表面应做防锈处理。
六 施工要求
1. 址处地下水位较高,施工中必须做好降低地下水的工作。
2. 泵房及出水池两侧周围回填粘土或壤土并30厘米分层夯实,其干容重要求达到1.60吨/立方米,以防渗流破坏。尤其应处理好出水钢管下的基础夯实,压实系数(密实度)>0.96。挡土墙后回填砂性土并压实。
3. 构件施工和设备安装除图中标注外,均按有关施工规范及建筑安装规范办理。


2

3

4

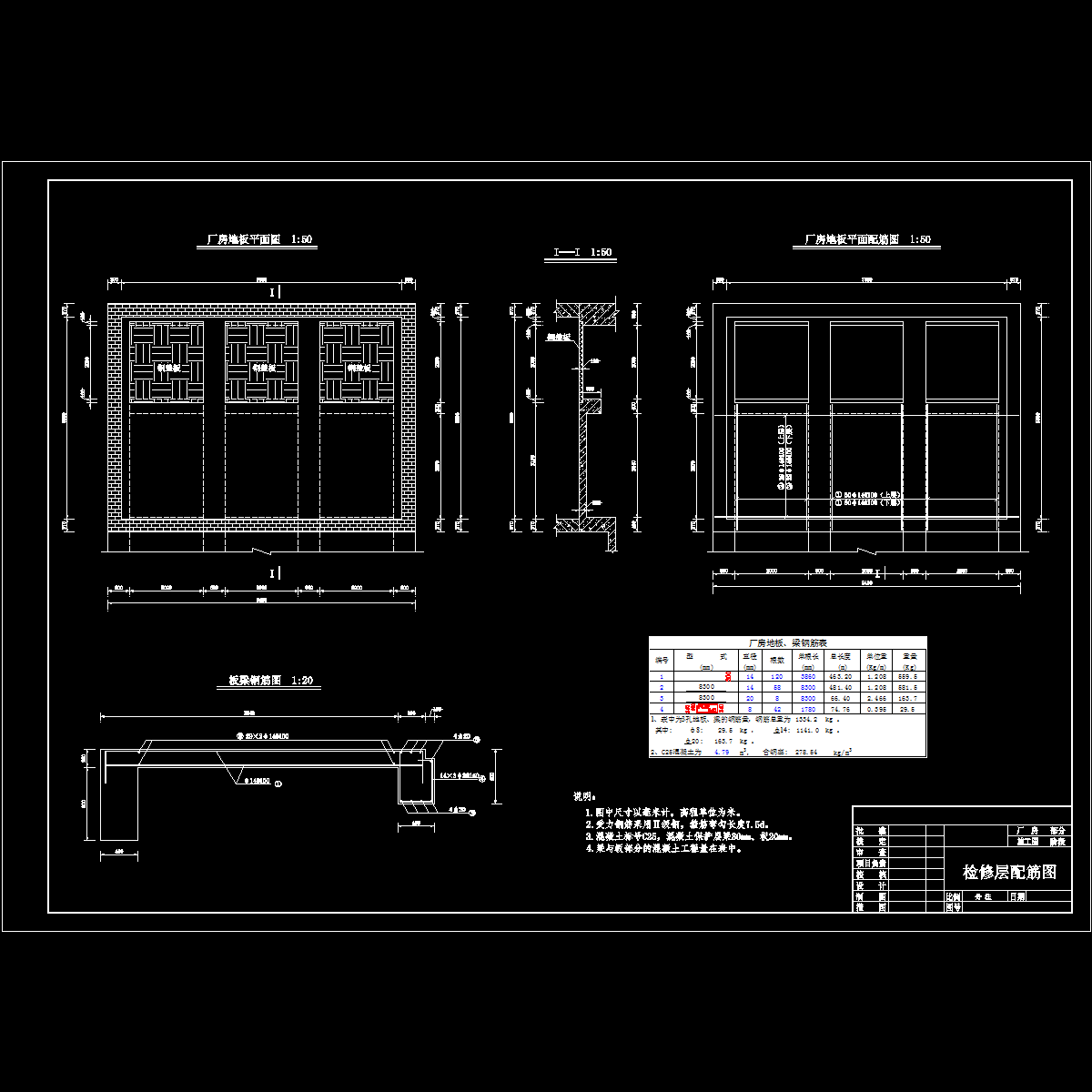

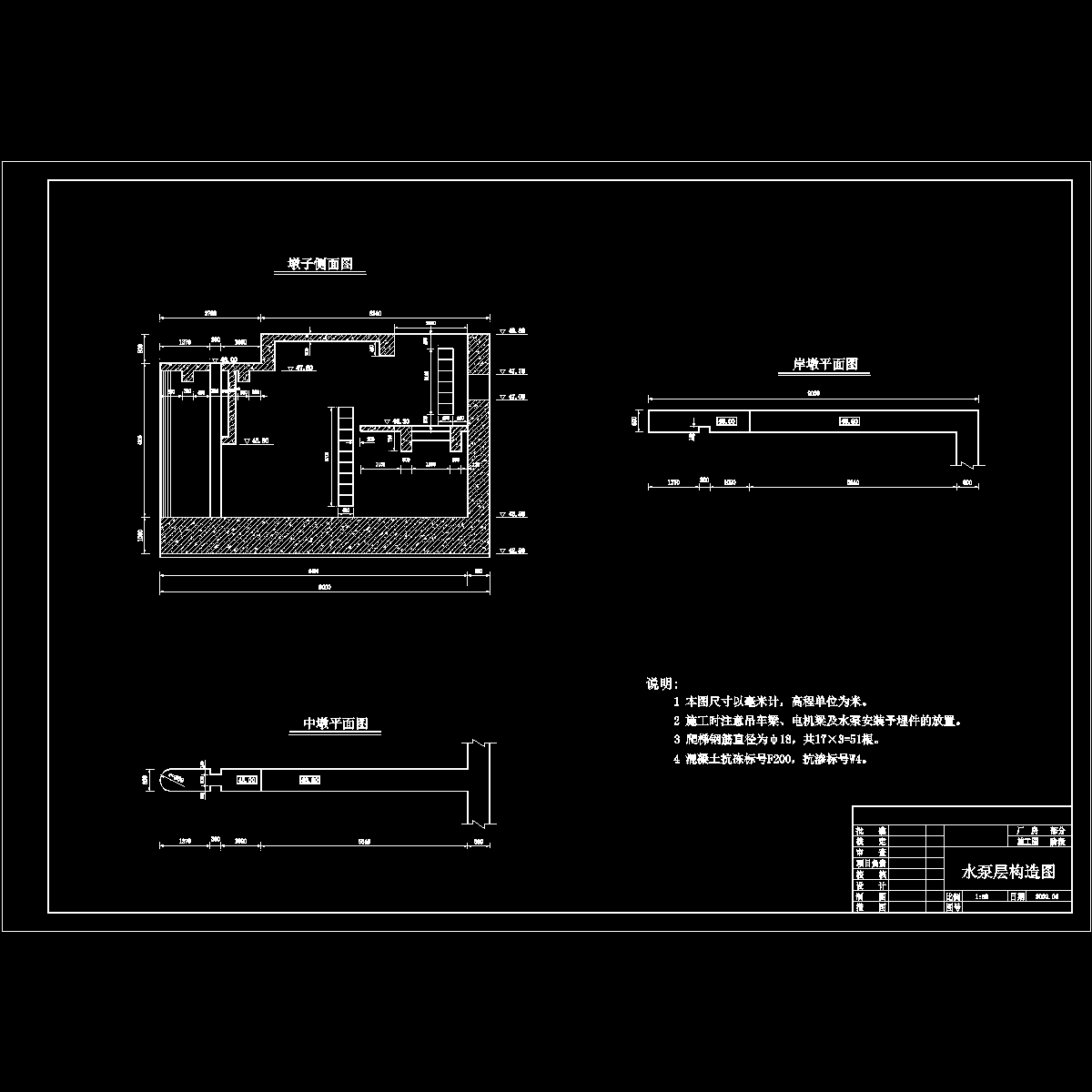

水泵层.dwg
水泵层.dwg

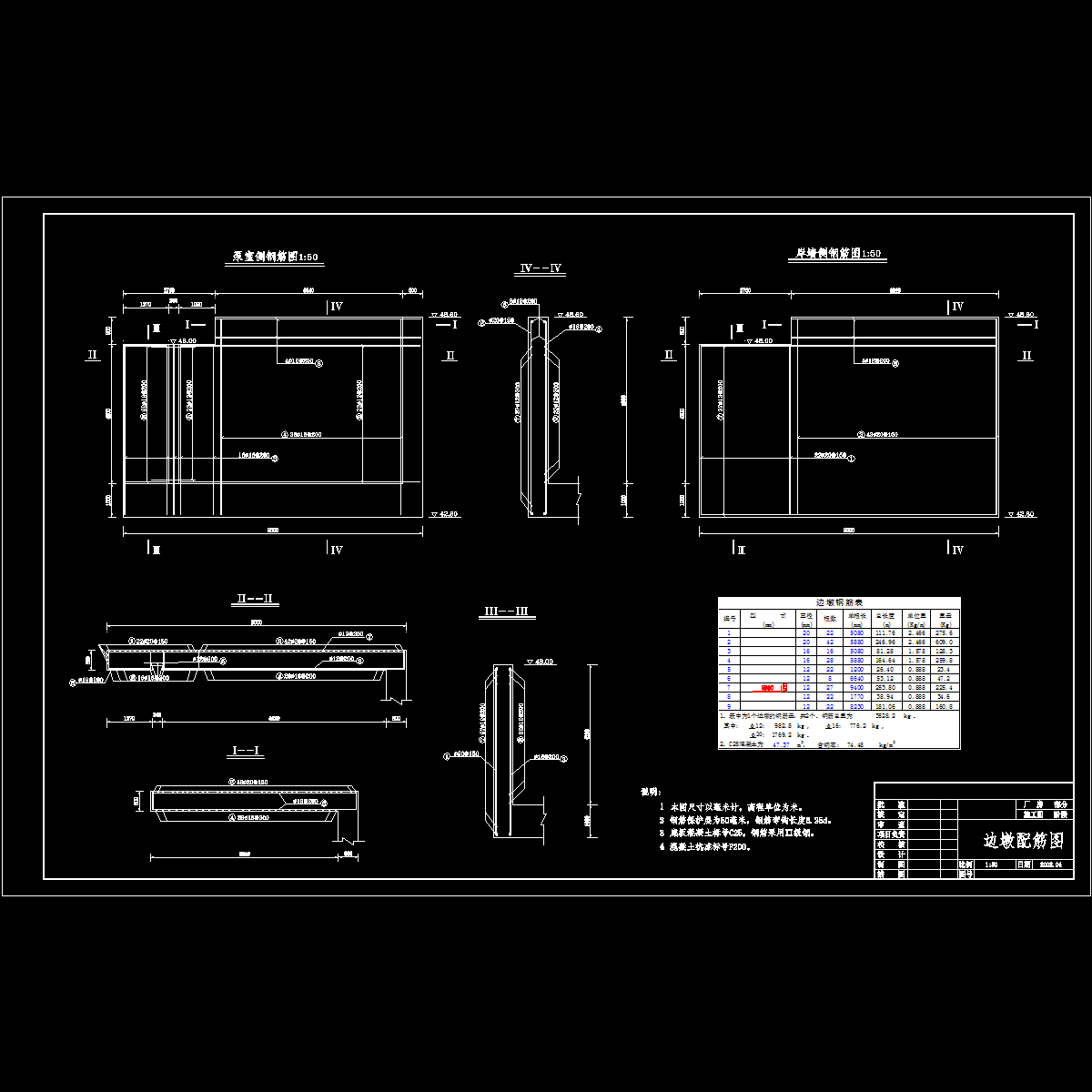

边墩.dwg
边墩.dwg
sav8114.dwg
sav8114.dwg

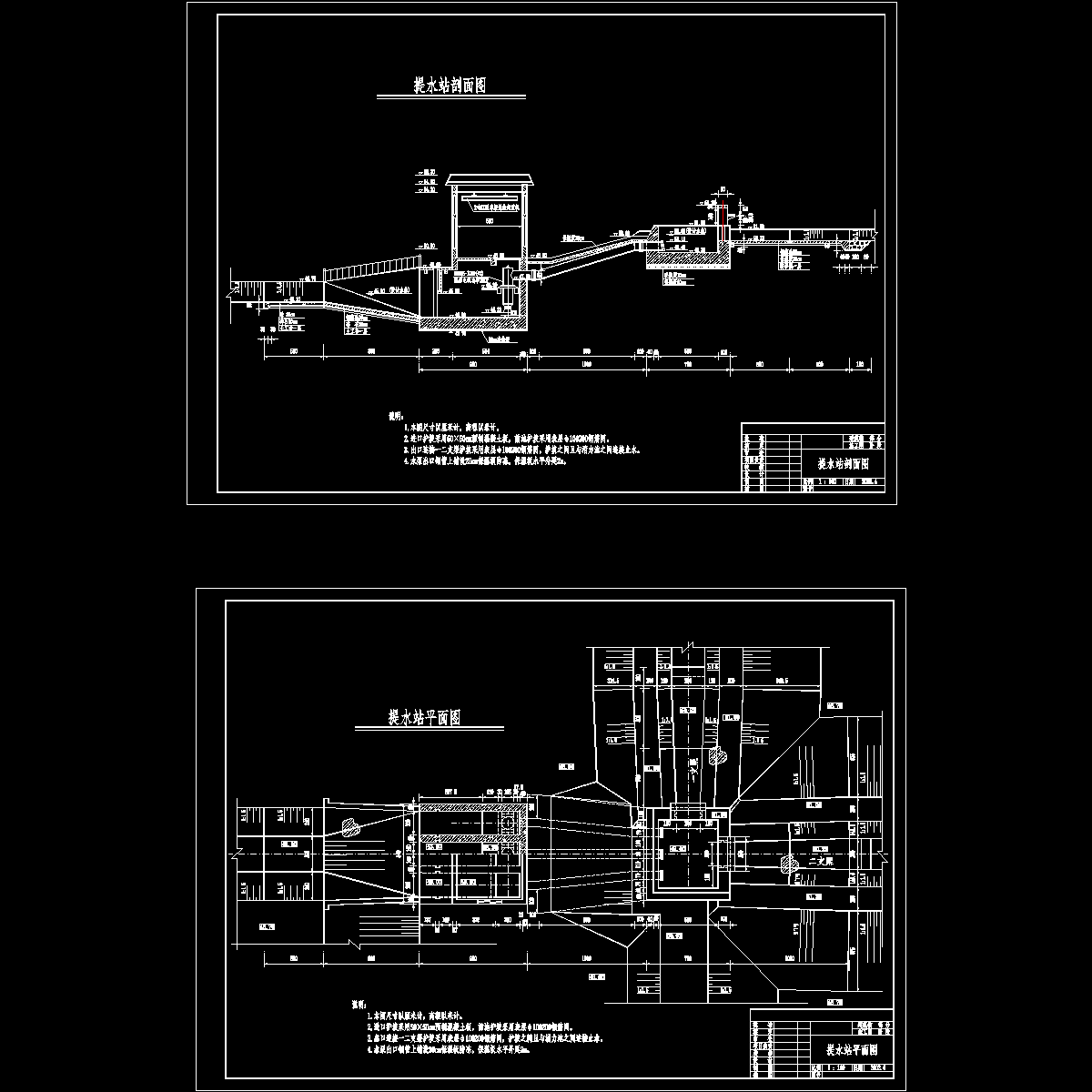

xx抽水站平剖面.dwg
xx抽水站平剖面.dwg
厂房电机层.dwg
厂房电机层.dwg

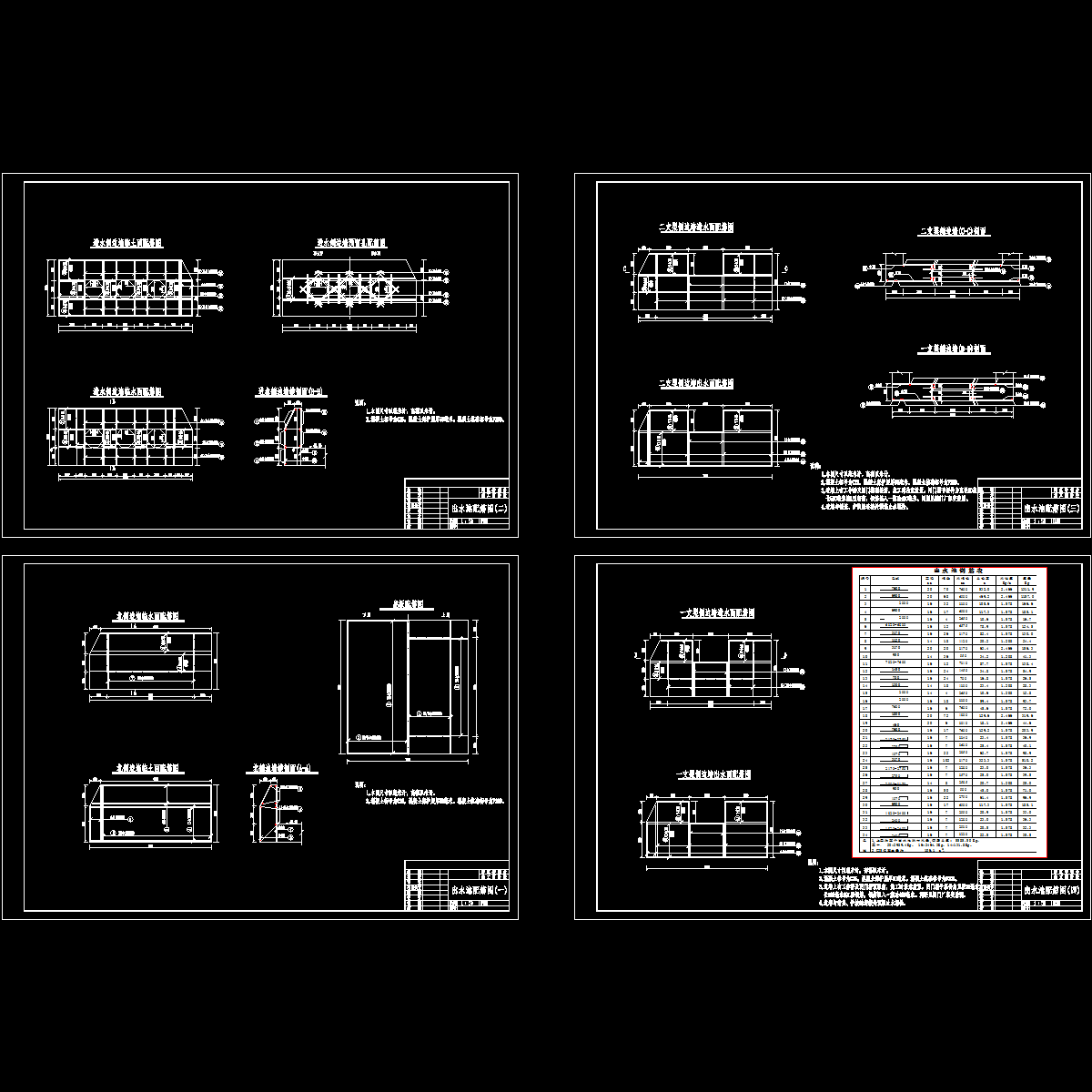

出水池配筋图.dwg
出水池配筋图.dwg
挡土墙.dwg
挡土墙.dwg
底板.dwg
底板.dwg
后墙.dwg
后墙.dwg

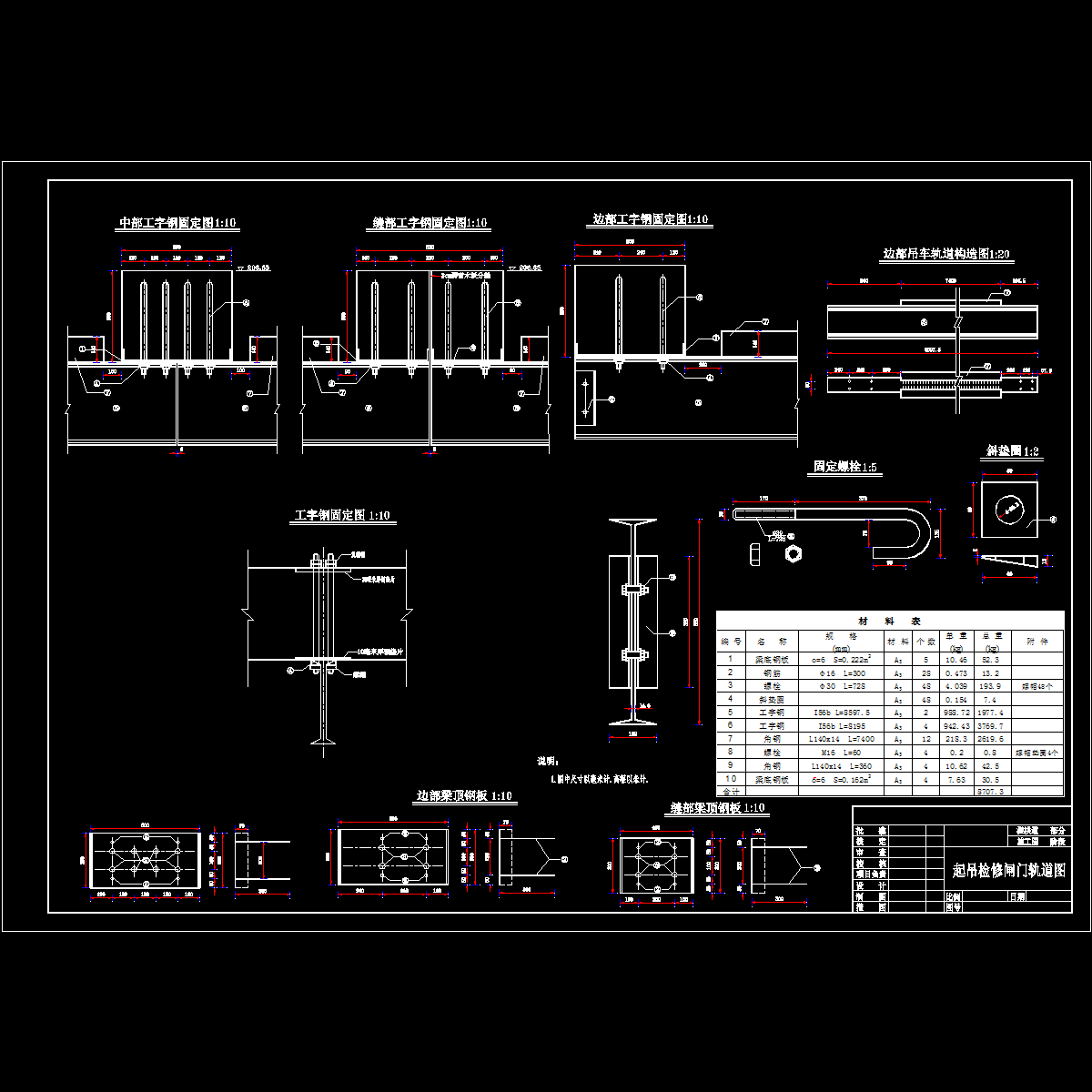

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww1dcw0f12dffsc.rar
