城市主干路通信工程施工CAD图纸设计17张

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 通信管道施工图设计总说明
• 管位图(一)～(三)
• 通信管道平面设计图(一)～(四)
• 通信工程数量表
• 管道沟槽断面图
• 小号直通型人孔井构造图
• 小号三通井构造图
• 小号三通井顶板配筋图
• 小号四通井构造图
• 小号四通井顶板配筋图
• 四号手孔（SK4）主体结构图
• 手孔底座加固图

附件详情

主要技术指标：
1.设计道路等级：城市主干路。
2.设计计算荷载：BZZ-100标准汽车轴载。
3.设计车速：V＝60Km/h。
4.设计年限：沥青路面T＝15年。
……
通信管块及管长：该项目通信管块采用塑料排管外加C15砼包封形式，过路采用DN110钢管。主管孔数为12孔(D102PE管x11 小九孔格栅管x1)，其中电信2孔 、华数2孔、联通2孔、移动3孔及预留3孔；支管孔数一般为8孔。通信主管管块外包尺寸为645mm×520mm，方包详见结构图，管长见材料表。
管道位置：通信管道布置于道路中心线以北19m或17.2m处人行道下。
管道埋深：管道覆土厚度一般控制在0.7m左右，以管道方包顶和地面标高为准；管线交叉以管线综合为准。
管道基础：管道采用C15砼基础，厚80mm，下设100mm厚碎石垫层。详见结构图。
……
共17张，编制于近代年。

手孔主体结构图

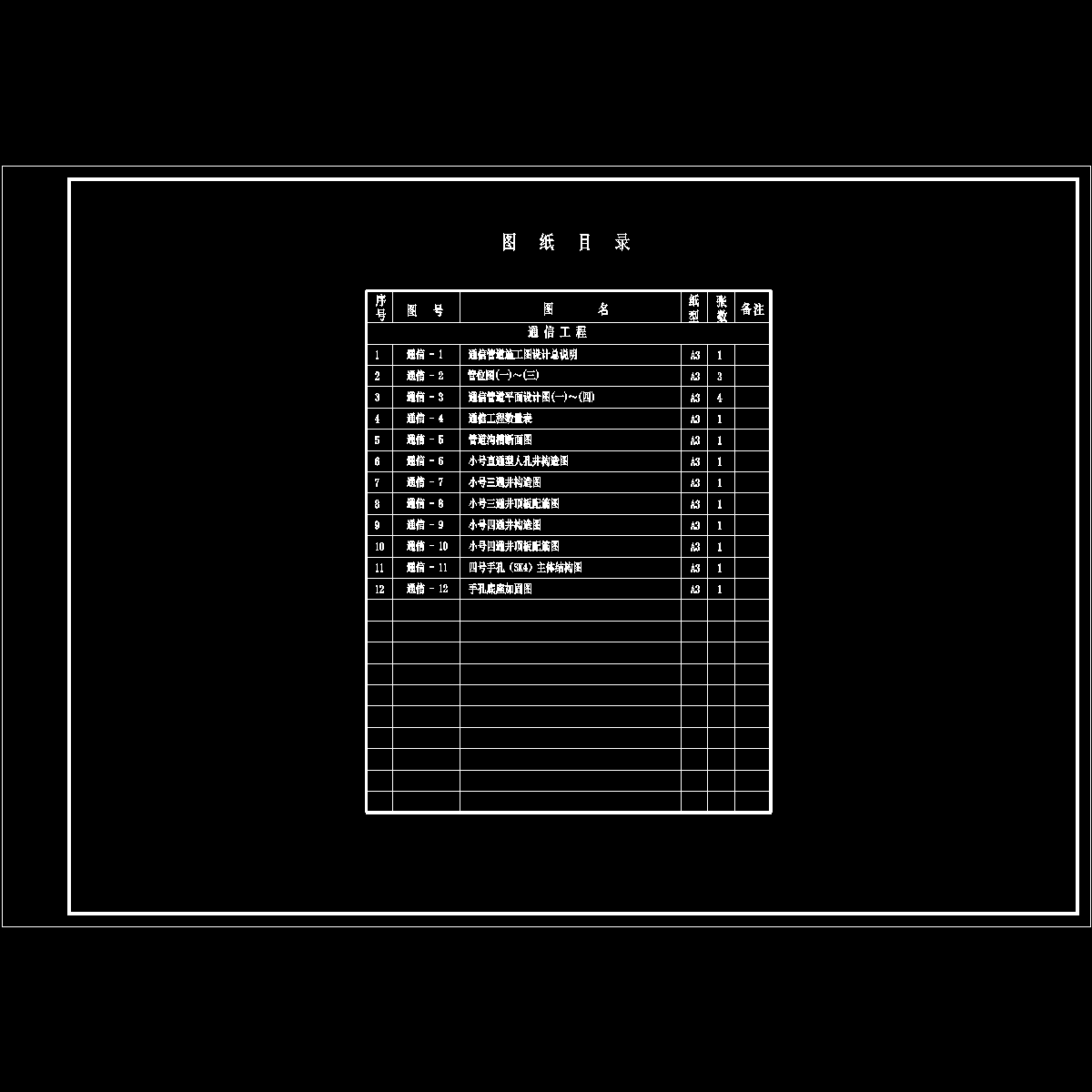

00 图纸目录.dwg

01 施工图总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
