隧道通风设施施工CAD图纸设计18张（射流风机预埋）

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 隧道的长度：1370米
• 隧道所在的位置：城市隧道
• 隧道的用途分类：交通隧道

附件详情

• 设计说明
• 通风设施清单
• 隧道通风平面图2

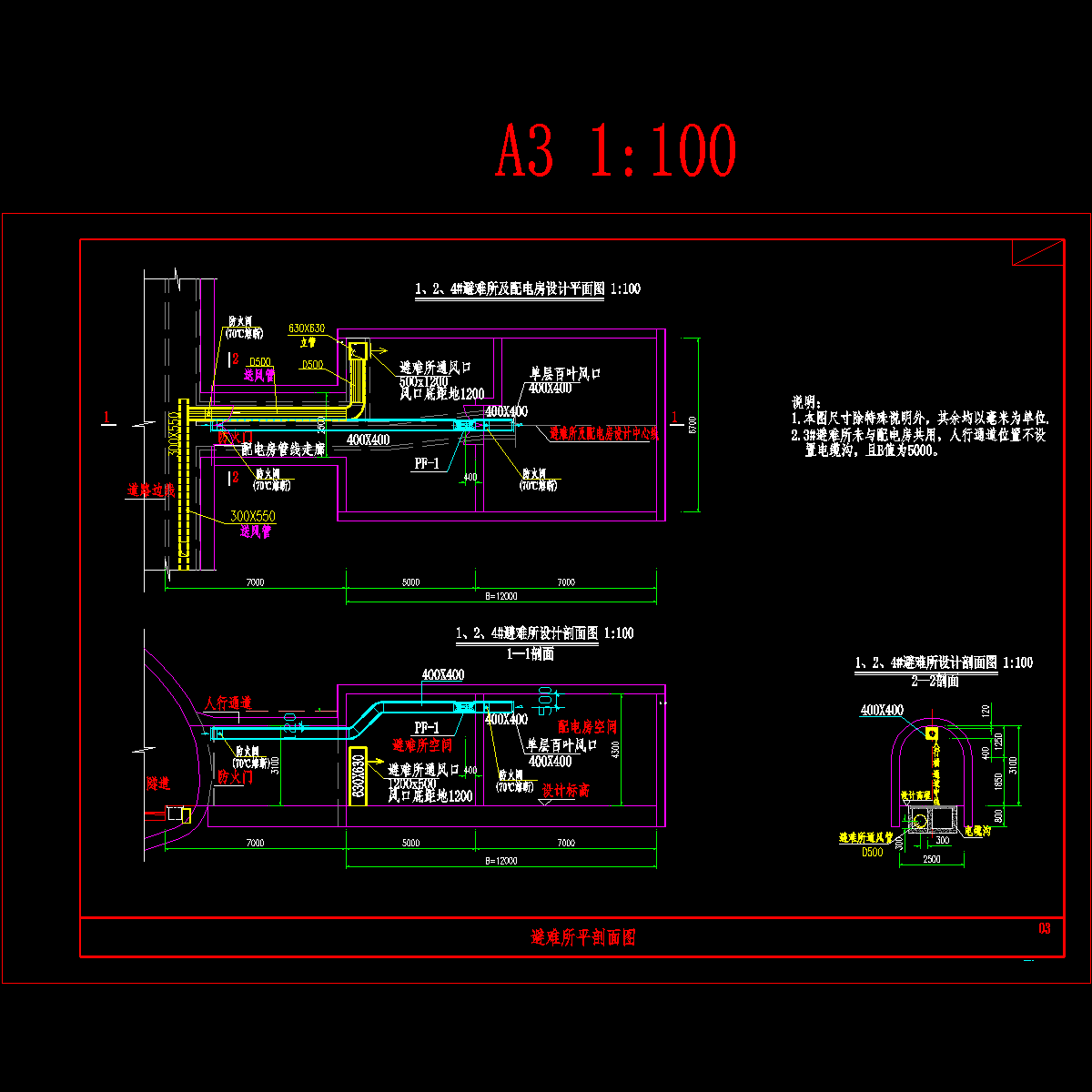

• 避难所平剖面图

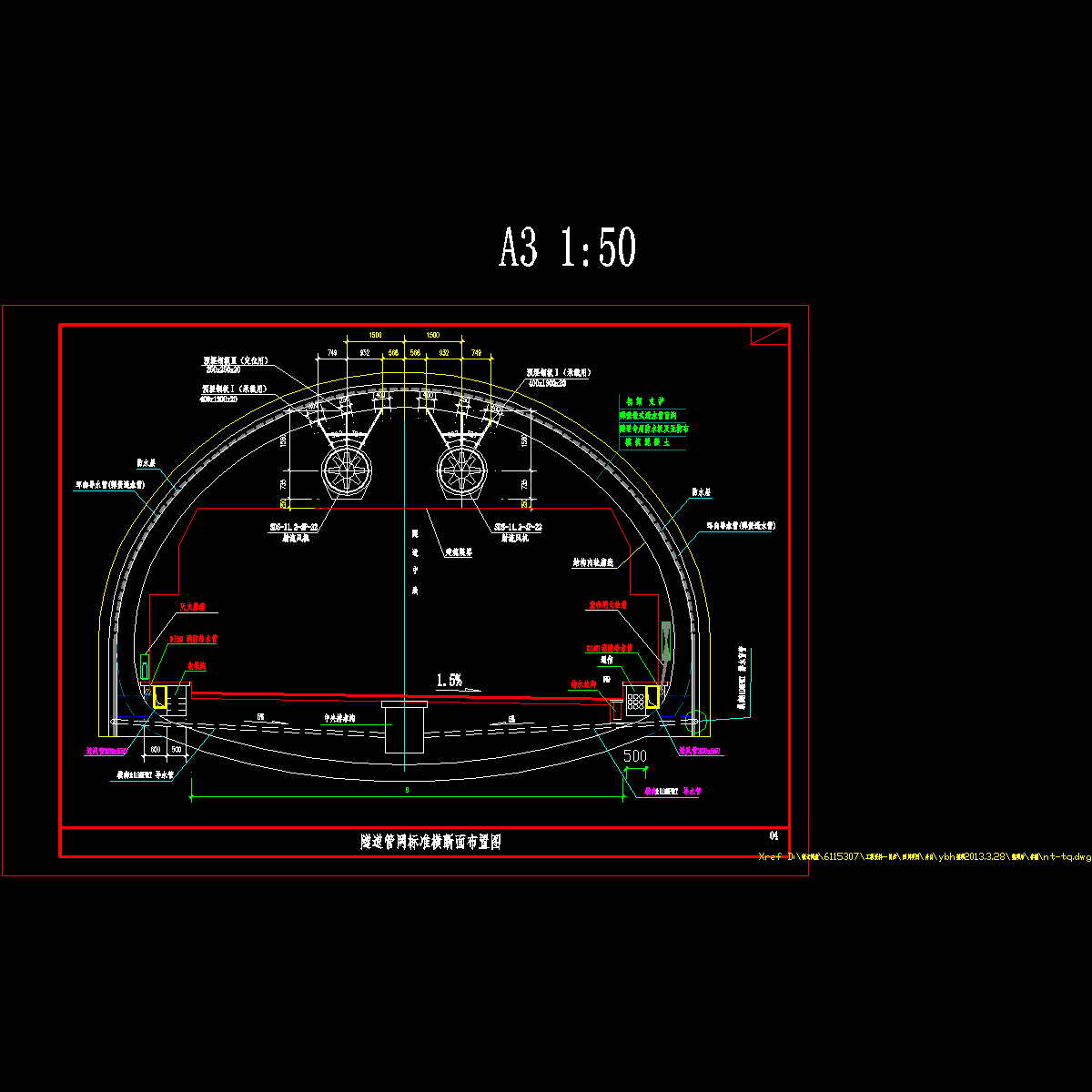

• 隧道管网标准横断面布置图
• 洞口排风机安装图

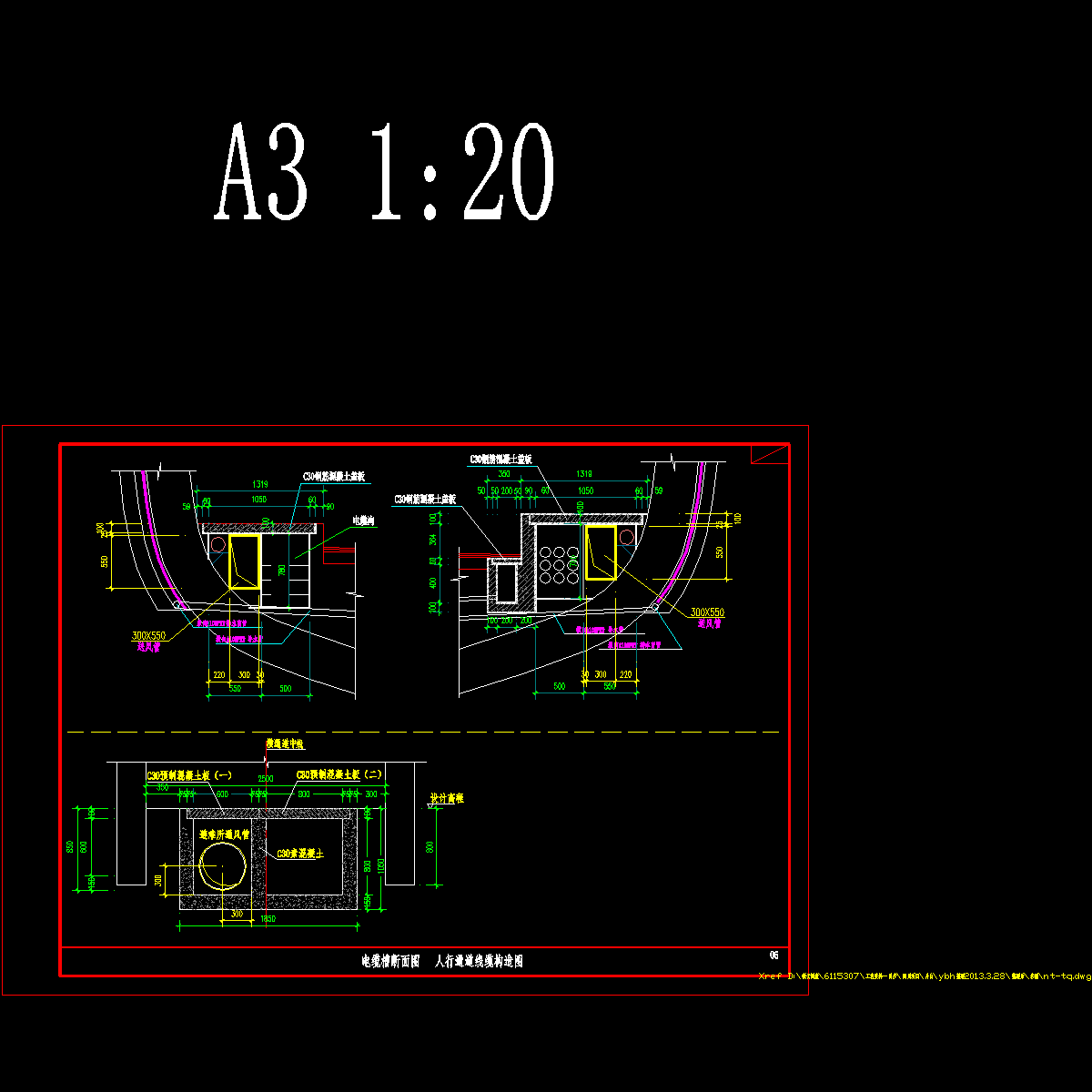

• 电缆槽断面图 人行通道线缆构造图
• 射流风机预埋件布置图
• 射流风机安装预埋支座（一）
• 射流风机安装预埋支座（二）
• 射流风机安装预埋构件（一）
• 射流风机安装预埋构件（二）
• 射流风机悬挂段钢筋布置图(一)
• 射流风机悬挂段钢筋布置图(二)
• 射流风机悬挂段钢筋布置图(三)

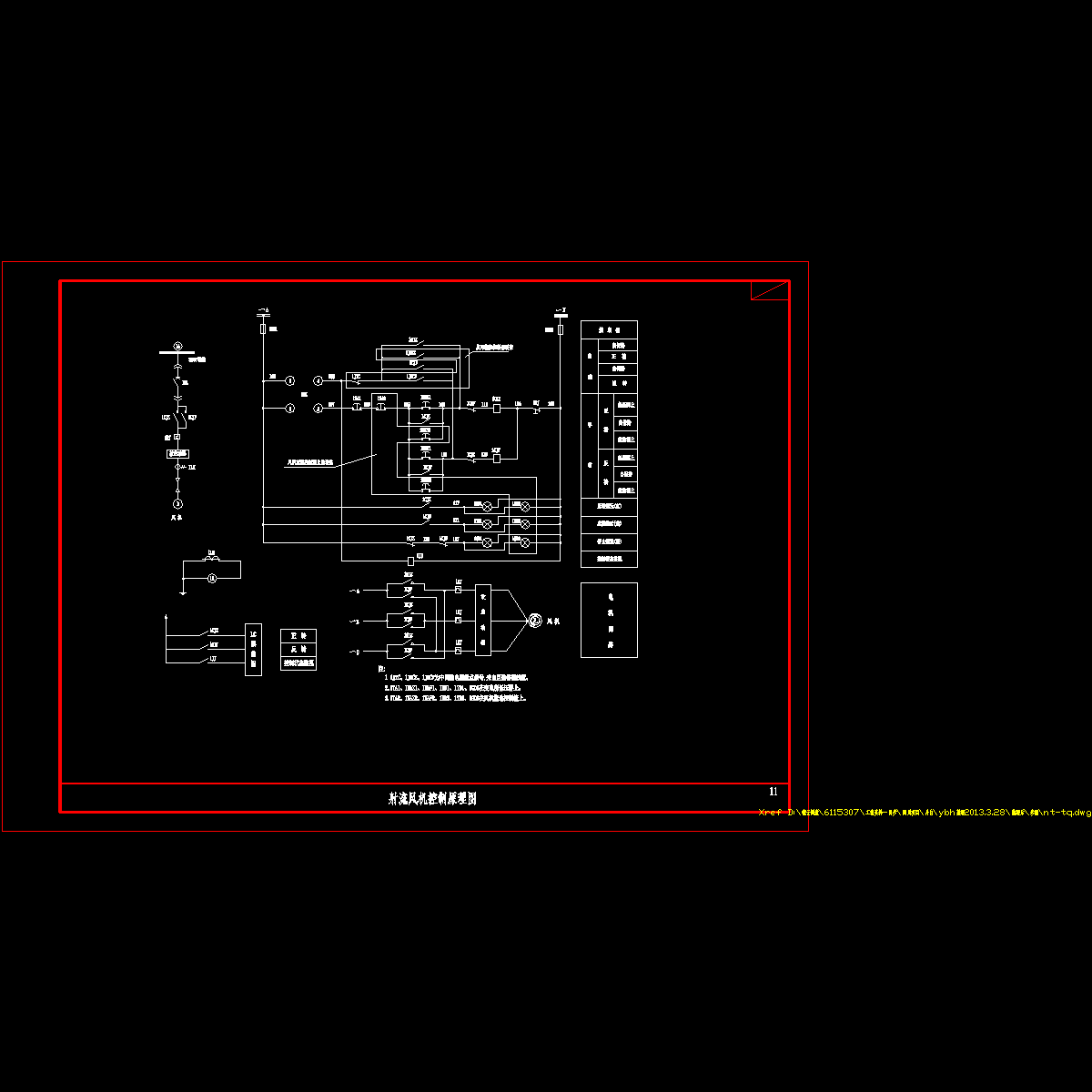

• 射流风机控制原理图

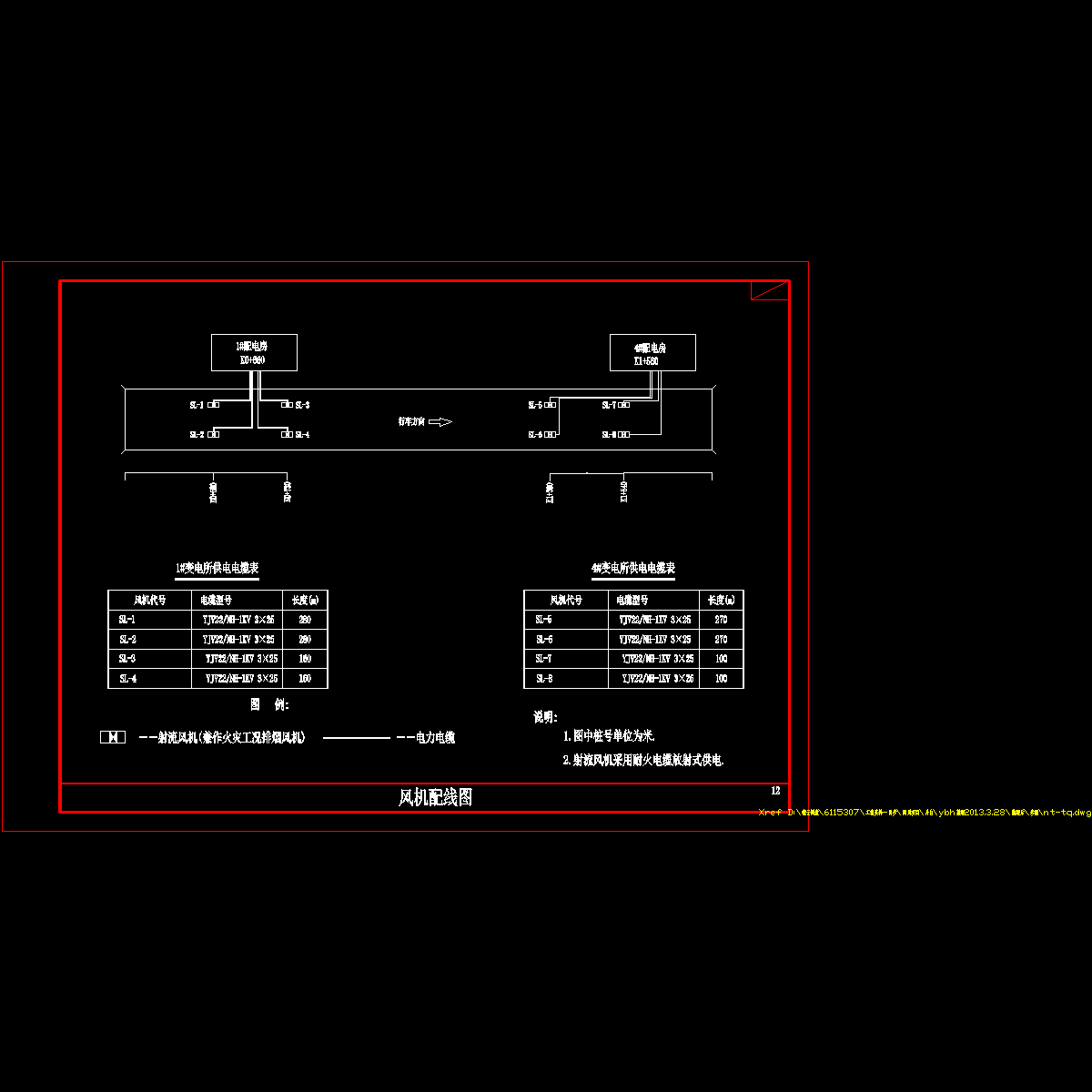

• 风机配线图

附件详情

隧道全长1370m。除进洞口端与已建隧道中心间距在22～50m，为小净距隧道(该段总长约100m)外，其余段均为与已建xx隧道形成上、下行分离式的独立隧道。设计纵坡采用以2.8%上坡进洞再以0.8%上坡出洞，在其变坡点处设置R=5000m竖曲线。隧道内标准段道路为单向三车道，设计宽度为11.25m，两侧检修道(兼人行)宽度左右各1.0m。隧道当量直径9.2m。属城市二类隧道。设计计算行车速度：40km/h。交通量2018年1056pcu/h；2033年1748pcu/h。
设计范围：隧道通风设计； 隧道防、排烟系统设计。
……
设计参数：
运营通风系统：正常运营时，洞内CO的设计浓度δ≤290 PPm；交通阻滞时，隧道内各车道均以怠速行驶，平均车速Vt≤10km/h，阻滞时间不超过20分钟，洞内CO的设计浓度δ≤300 PPm 。
稀释空气中异味：根据该项目交通量和隧道规模的特点，隧道空间不间断换气频率，按每小时5 次取值，并保证隧道内换气风速Vr≥2.5m/s。
火灾工况：隧道按同时仅1处火灾进行防排烟设计，火灾发热量按20MW考虑。火灾时排烟风速按Vr=3.0 m/s取值。
噪声标准：通风设备传至隧道外噪声标准按4类地区考虑为昼间≤70dB（A），夜间≤55dB（A）。
……
共计18张，设计于近代年

射流风机悬挂段钢筋布置图

射流风机预埋件布置图

射流风机控制原理图

15、风机控制原理图.dwg

16、风机配电图.dwg

3-避难所、配电房设计20120410.dwg

4-隧道管网标准横断面布置图.dwg

6-电缆槽断面图 人行通道线缆构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
