双向六车道跨江大桥施工CAD图纸设计

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖北
• 设计年代：近代
• 使用性：公路桥
• 跨径大小和多跨总长：3229m
• 行车道位置：上承式桥
• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
• 使用年限：半永久性桥

该资料为 [宜昌]双向六车道跨江大桥交通工程施工图设计 ，编制于近代年，内容完整，图片丰富，非常值得推荐！

资料概况：全长3229.681m，其中一部分采用838m钢板结合梁悬索桥，另一部分采用主跨210m中央索面高低塔斜拉桥。大桥采用双向六车道，设计车速60km／h，跨江段考虑行人通过。大江桥设两个3.75m大车道，四个3.5m小车道，吊索锚固区两侧各1.25m，吊索锚固区外侧各设2.0m人行道,桥面总宽31.5m；三江桥设两个3.75m大车道，四个3.5m小车道，机动车道外侧各设2.0m人行道，中央斜拉索锚固区4.0m，桥面总宽33.5m。

......

该资料内容主要包括两座大桥、引线高架桥、互通式立体交叉、地面辅道（含交叉口渠化）、景观绿化、道路照明设施、交通安全设施、排水管涵迁改等。

......

相关图片：

地面层交通工程平面图

道路标志示意图

道路标志示意图

交通电缆接线井结构图

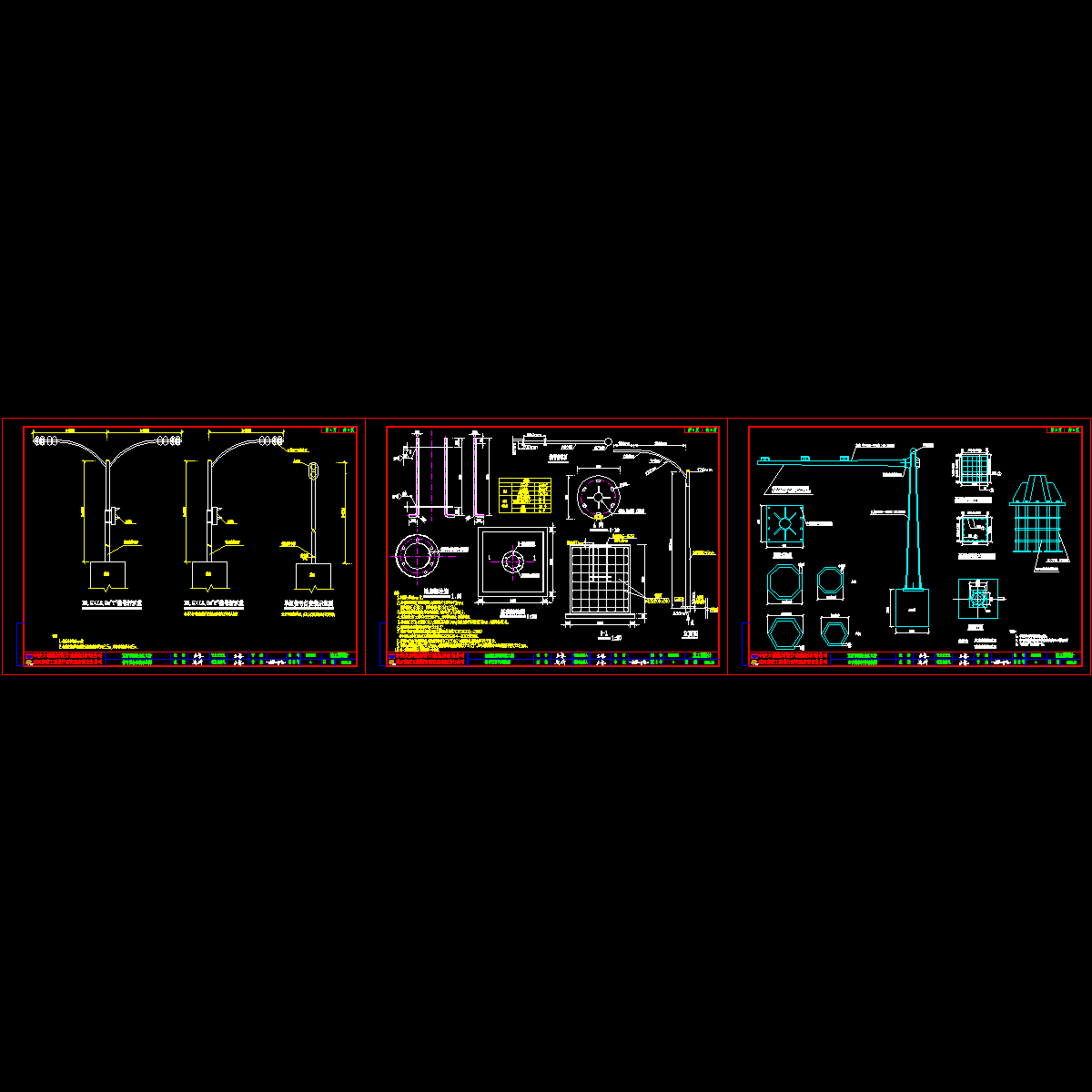

交通标志结构图

交通标志结构图

交通标志结构图

信号设备安装示意图

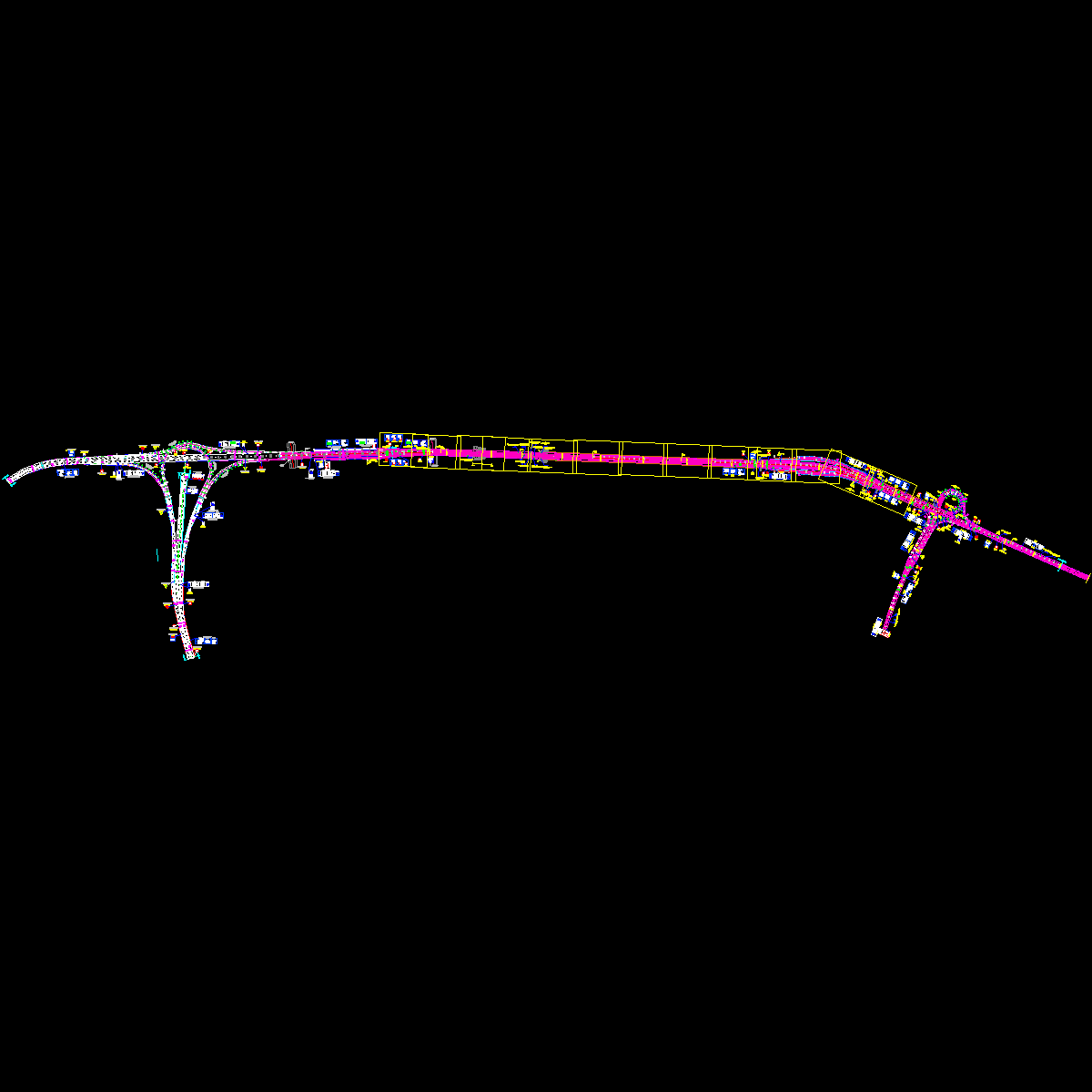

01高架层交通工程平面图（全）.dwg

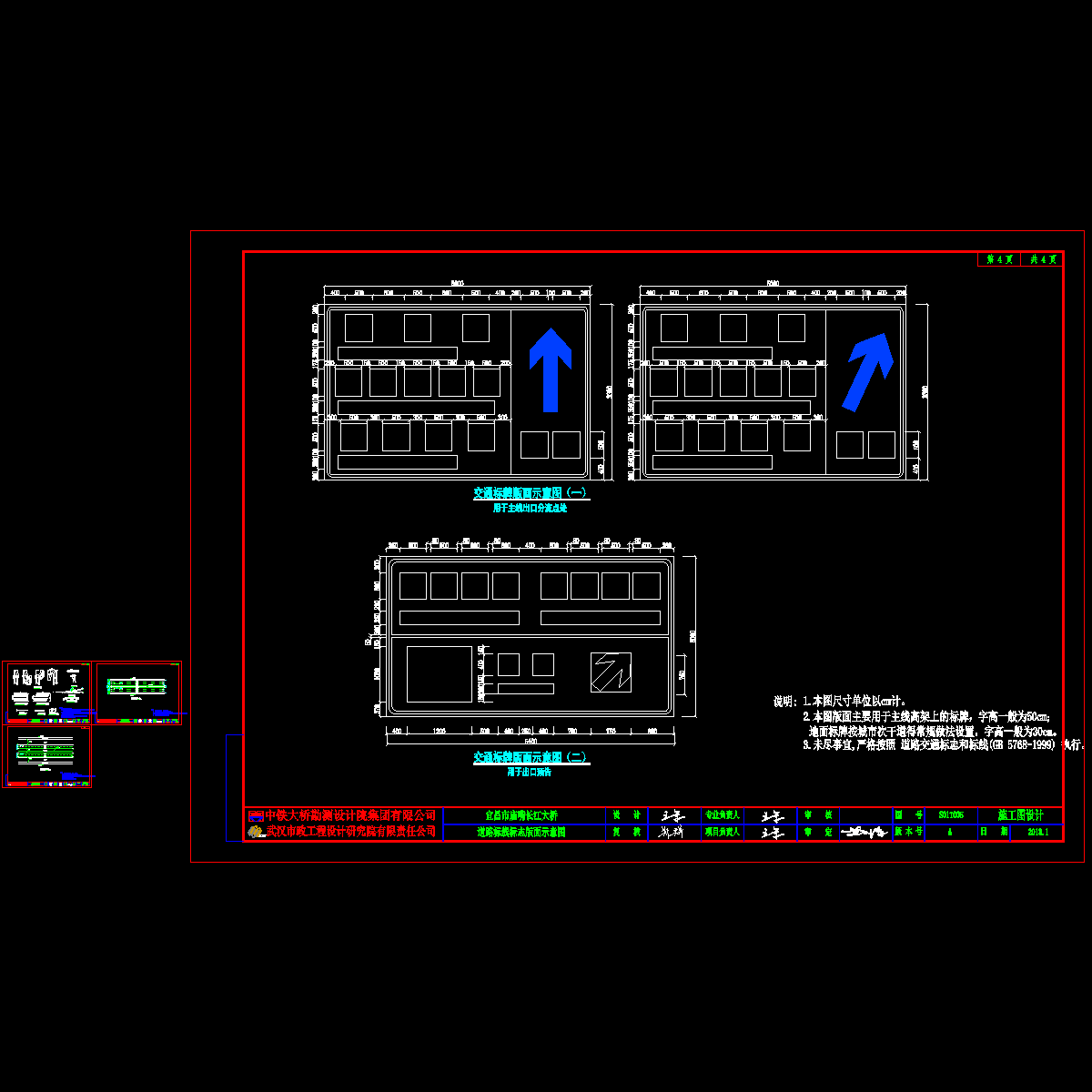

04道路标线标志版面示意图（全）.dwg

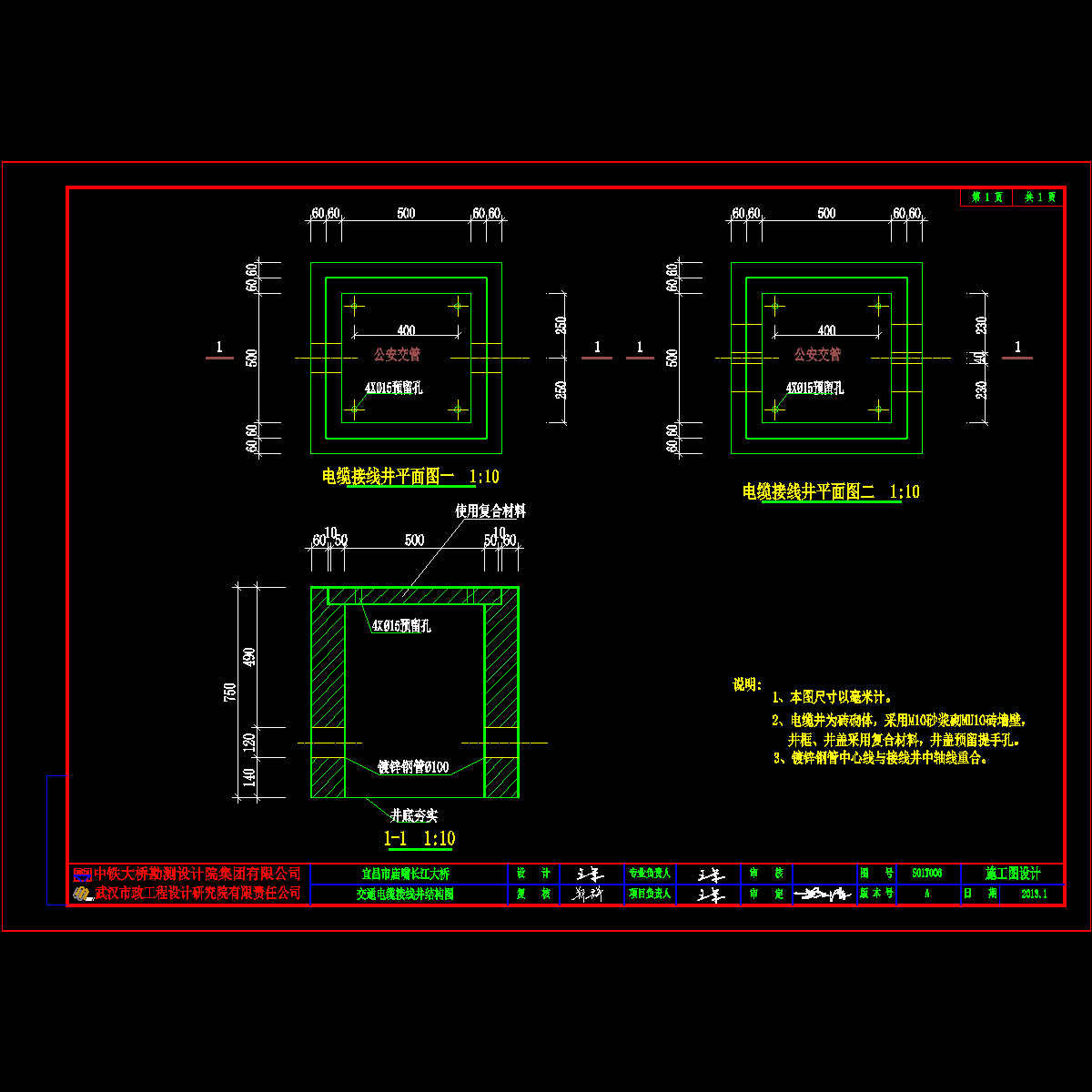

05交通电缆接线井结构图.dwg

07信号设备安装示意图.dwg

fm.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
