高层配筋混凝土砌块砌体剪力墙住宅结构CAD图纸

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 民用建筑设计使用年限：50年
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

某高层配筋混凝土砌块砌体剪力墙住宅结构图
该资料为：某高层配筋混凝土砌块砌体剪力墙住宅结构图
该项目为高层配筋混凝土砌块砌体剪力墙结构,安全等级为二级，耐火等级为二级，钢筋混凝土抗裂等级为三级，主体结构的设计使用年限为50年，基础设计等级为乙级，砌体施工质量控制等级为A级。
基本风压值为：0.35KN/平方米
基本雪压值为：0.45KN/平方米
场地地震效应：株洲地区地震烈度小于六度，不考虑抗震设防。
该资料包含：
结构设计总说明、基础布置图、一层板配筋图、一层梁配筋图、二层~十七层板配筋图、二层~十七层梁配筋图、复式上层（18层）板配筋图、复式上层（18层）梁配筋图、屋面板配筋图、屋面梁配筋图、机房屋面板配筋图、机房层梁配筋图、杂屋层墙柱配筋图、一层~十六层墙柱配筋图、复式下层（17层）墙柱配筋图、复式上层（18层）墙柱配筋图、机房层墙柱配筋图、楼梯竖向结构布置图、墙排块图共14张图纸。

2

3

4

基础、说明2.dwg

墙排块图2.dwg

梁板配筋图2.dwg

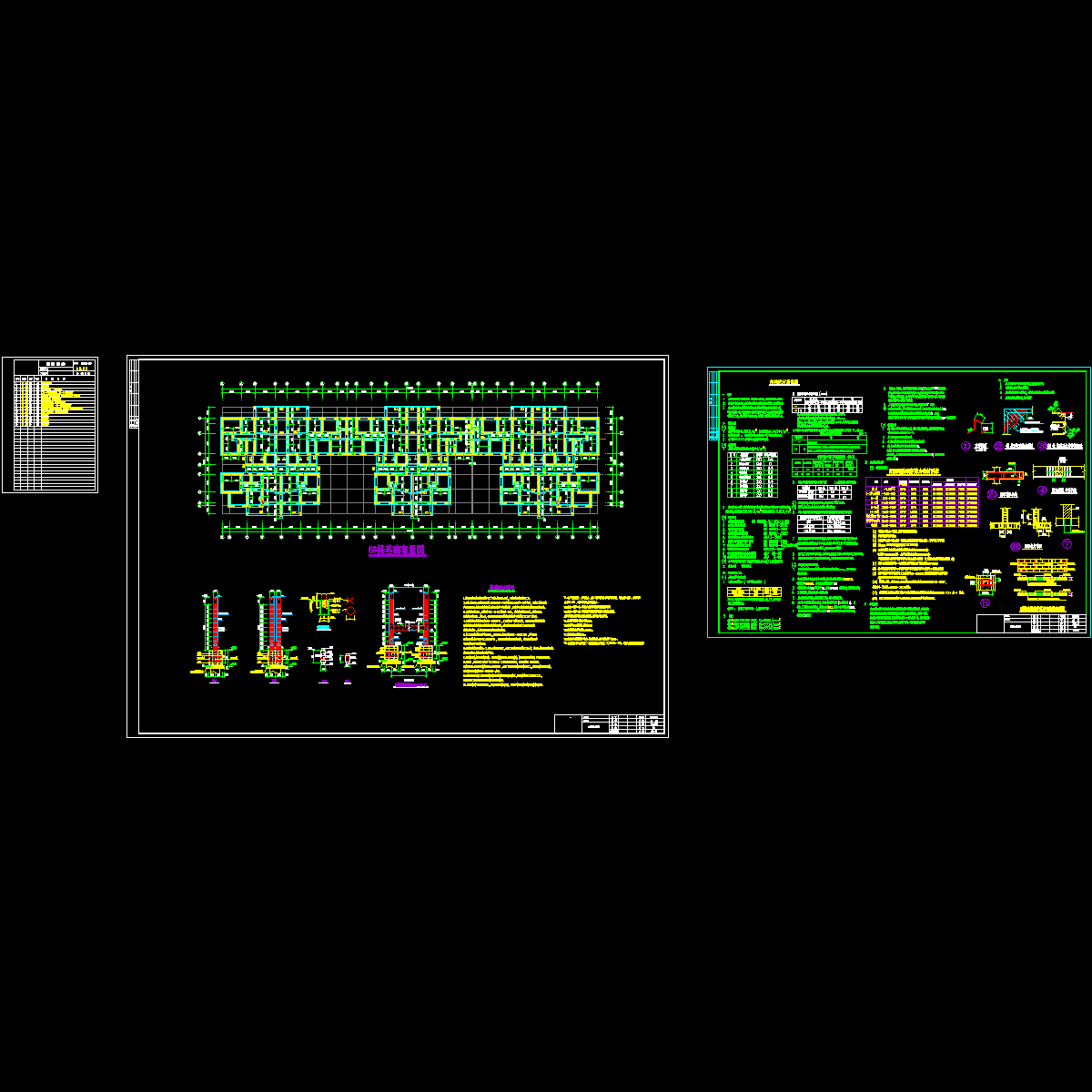

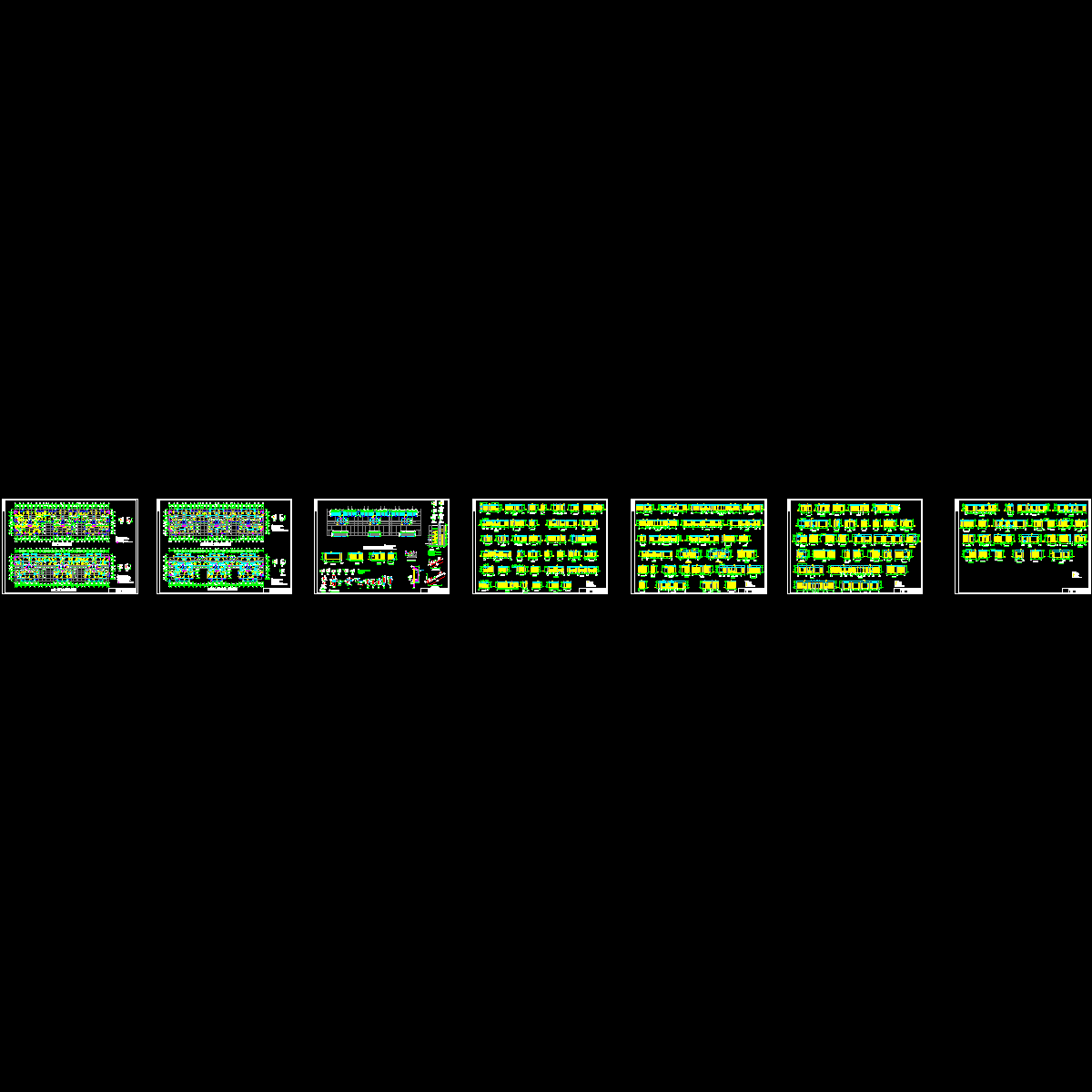

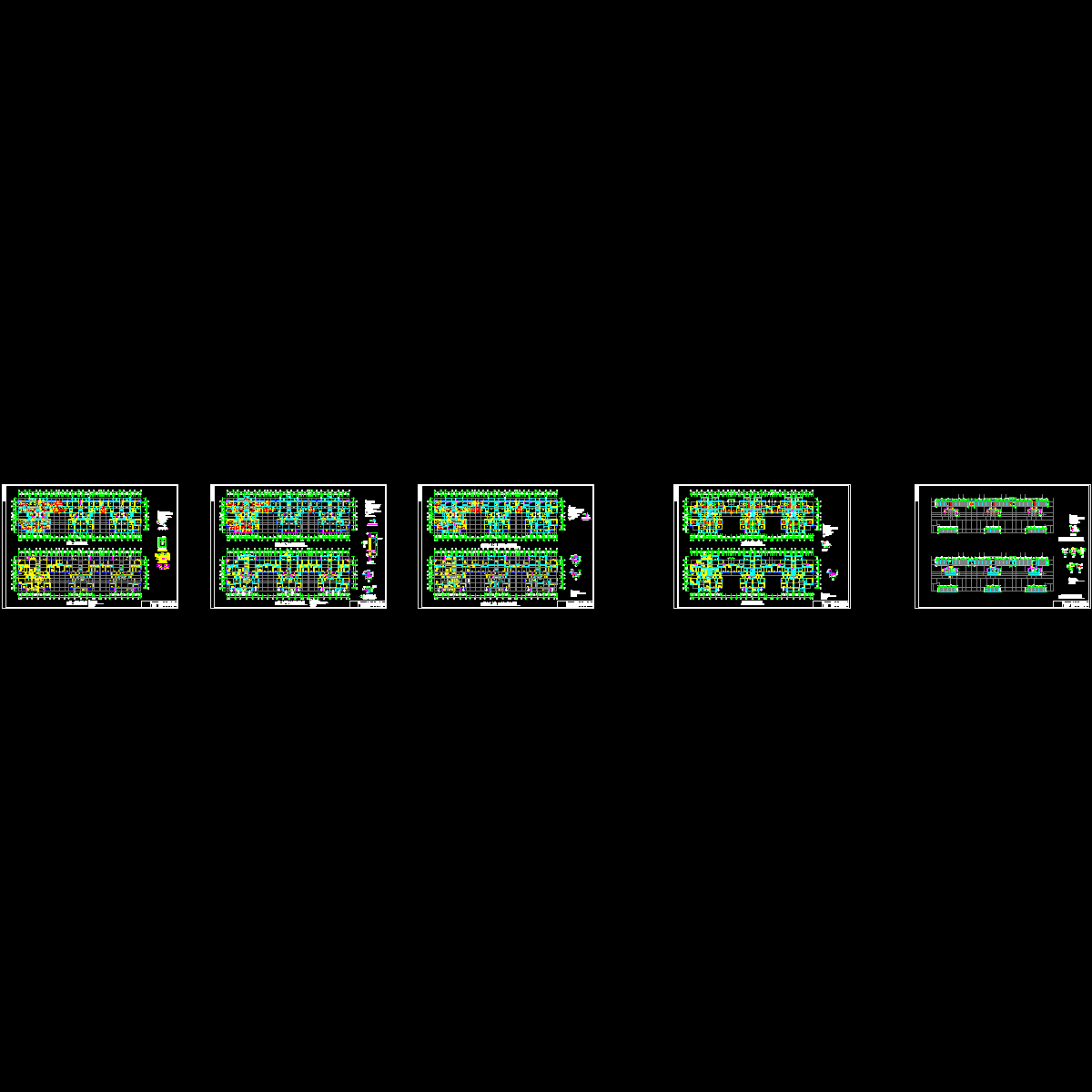

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
