6层小区写字楼建筑结构CAD施工大样图

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：59张
• 设计年代：近代

附件详情

某小区写字楼建筑结构图
该资料为：某小区写字楼建筑结构图
结构特点：该综合楼为整体六层的底框结构。
首层框架填充墙使用MU7.5红砖M5混合砂浆砌筑，二层以上为砖混结构，首层层高为3800mm其余层高为2800mm。
基础工程：设计采用天然地基，钢筋混凝土筏板基础。
七度抗震设防
基本风压：0.35KN/平方米
基本雪压：0.25KN/平方米
标准冻深：0.5m
该资料包含：
建筑图：

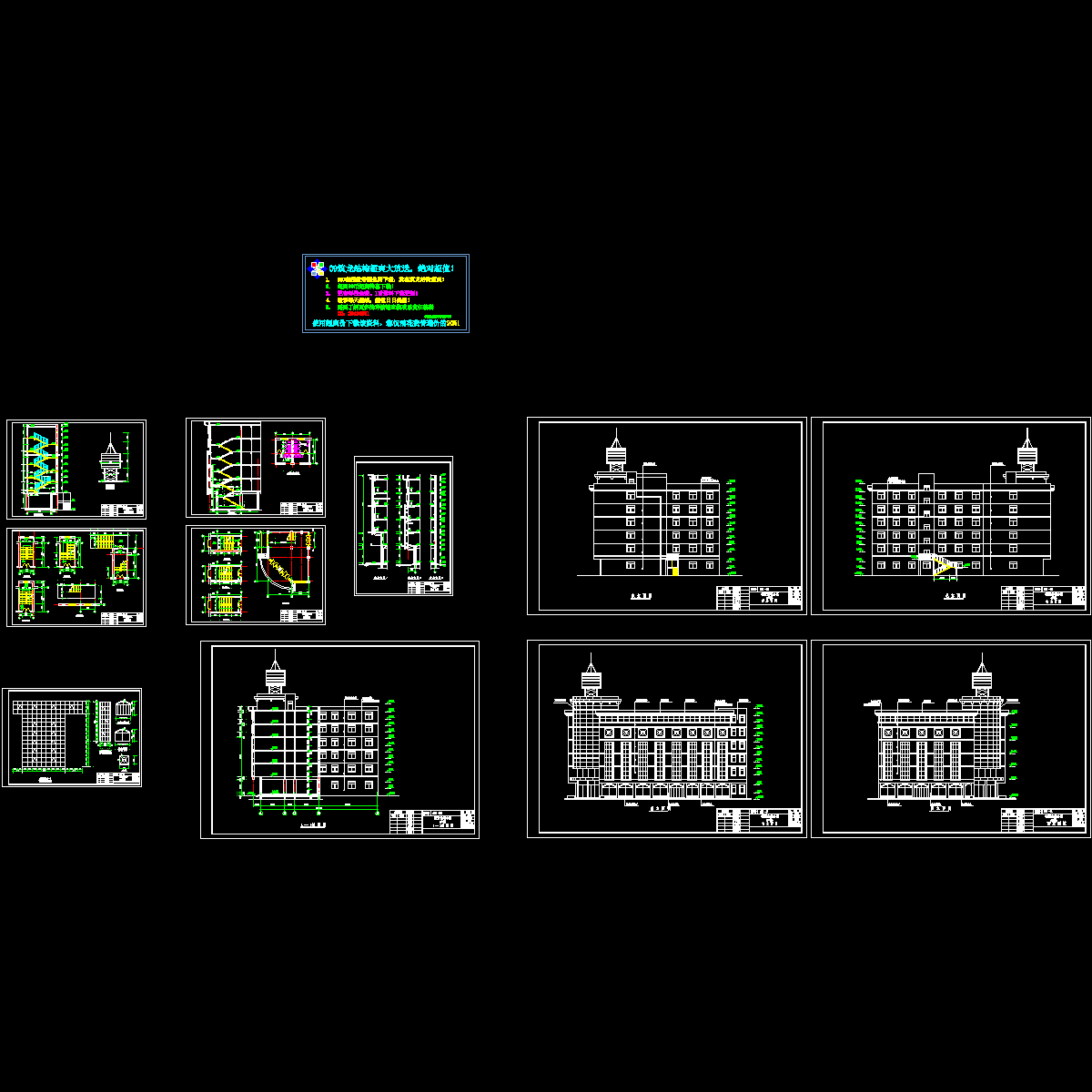

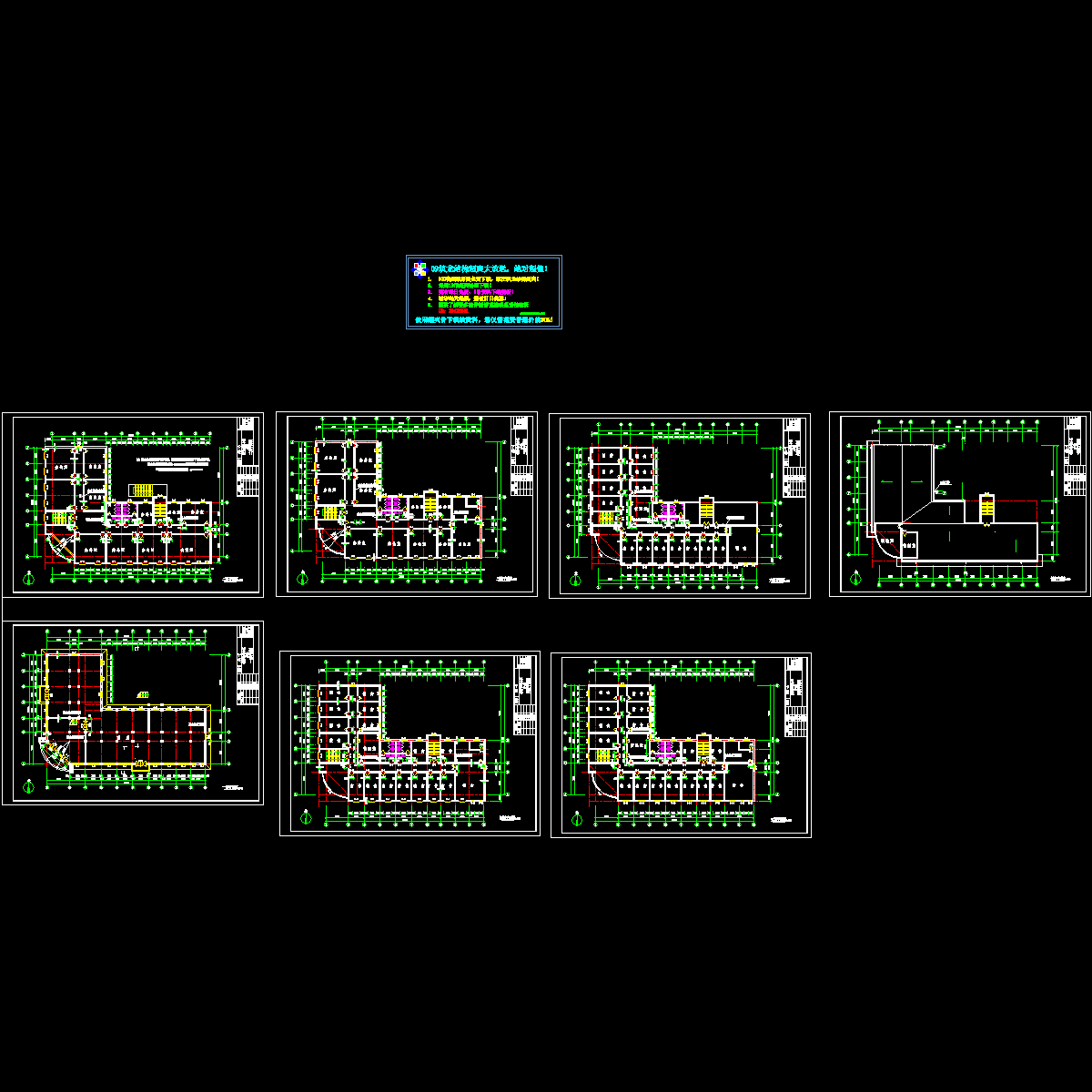

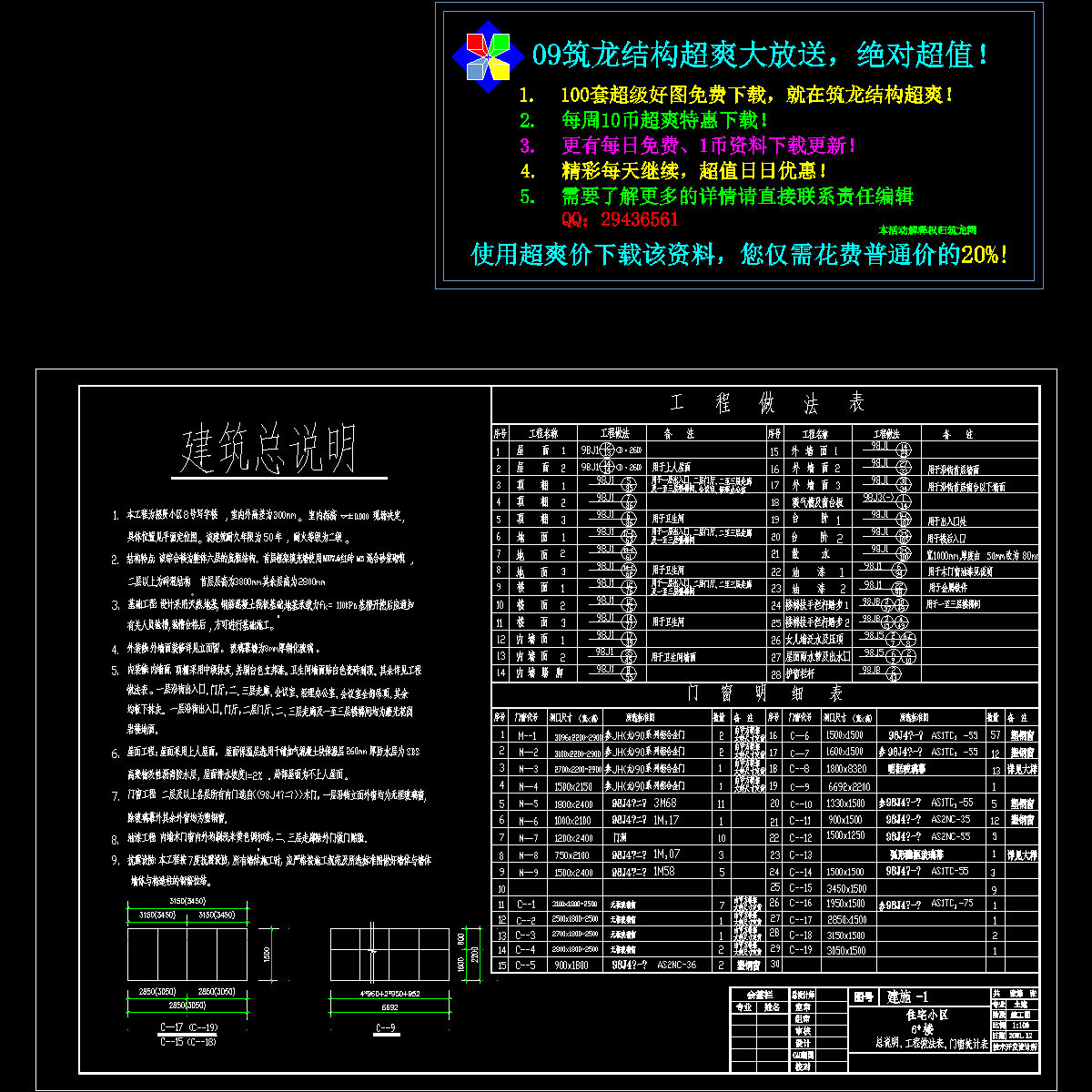

总说明、工程做法表、门窗统计表、各层平面图、立面图、门窗大样图、楼梯平面图、墙身大样共19张图纸；
结构图：

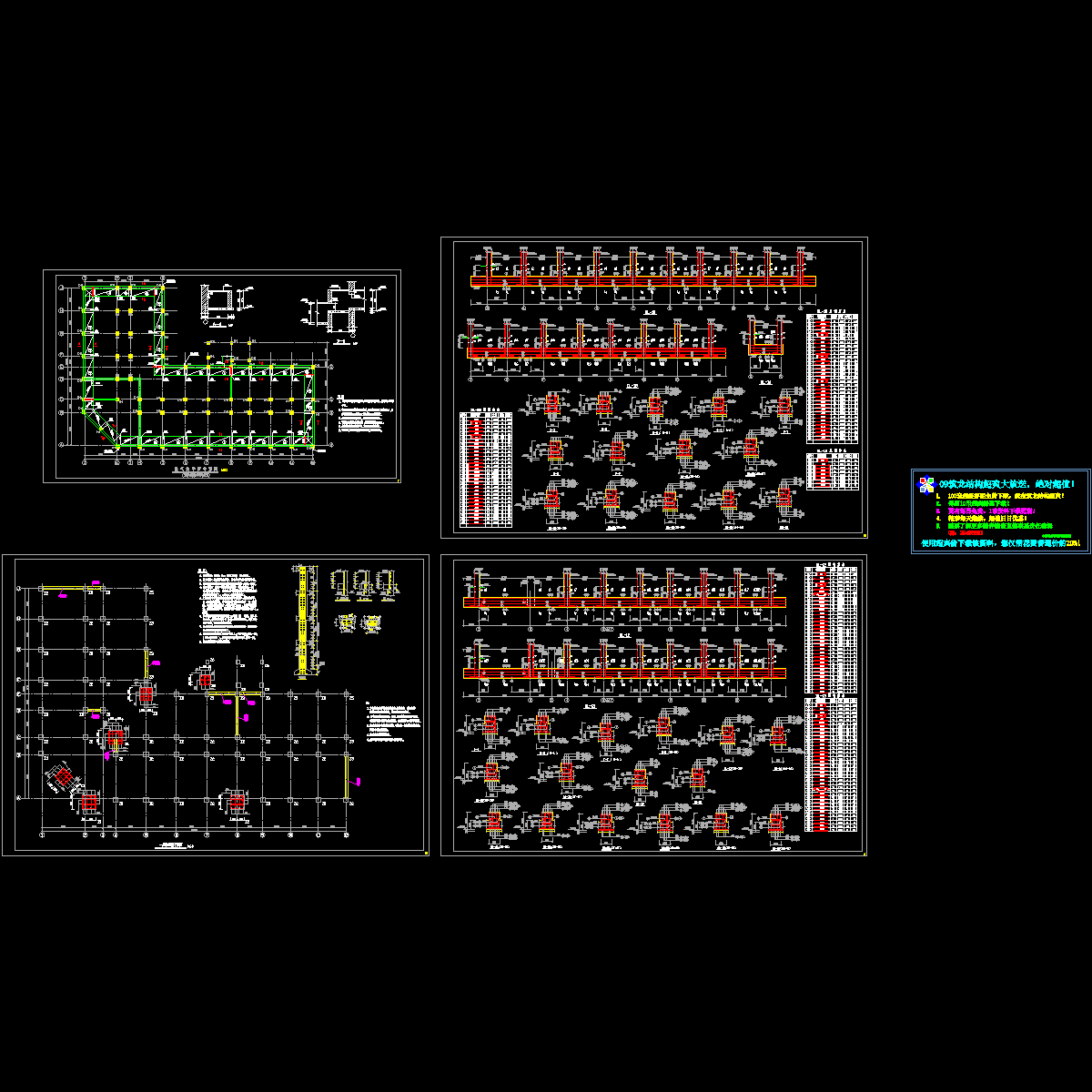

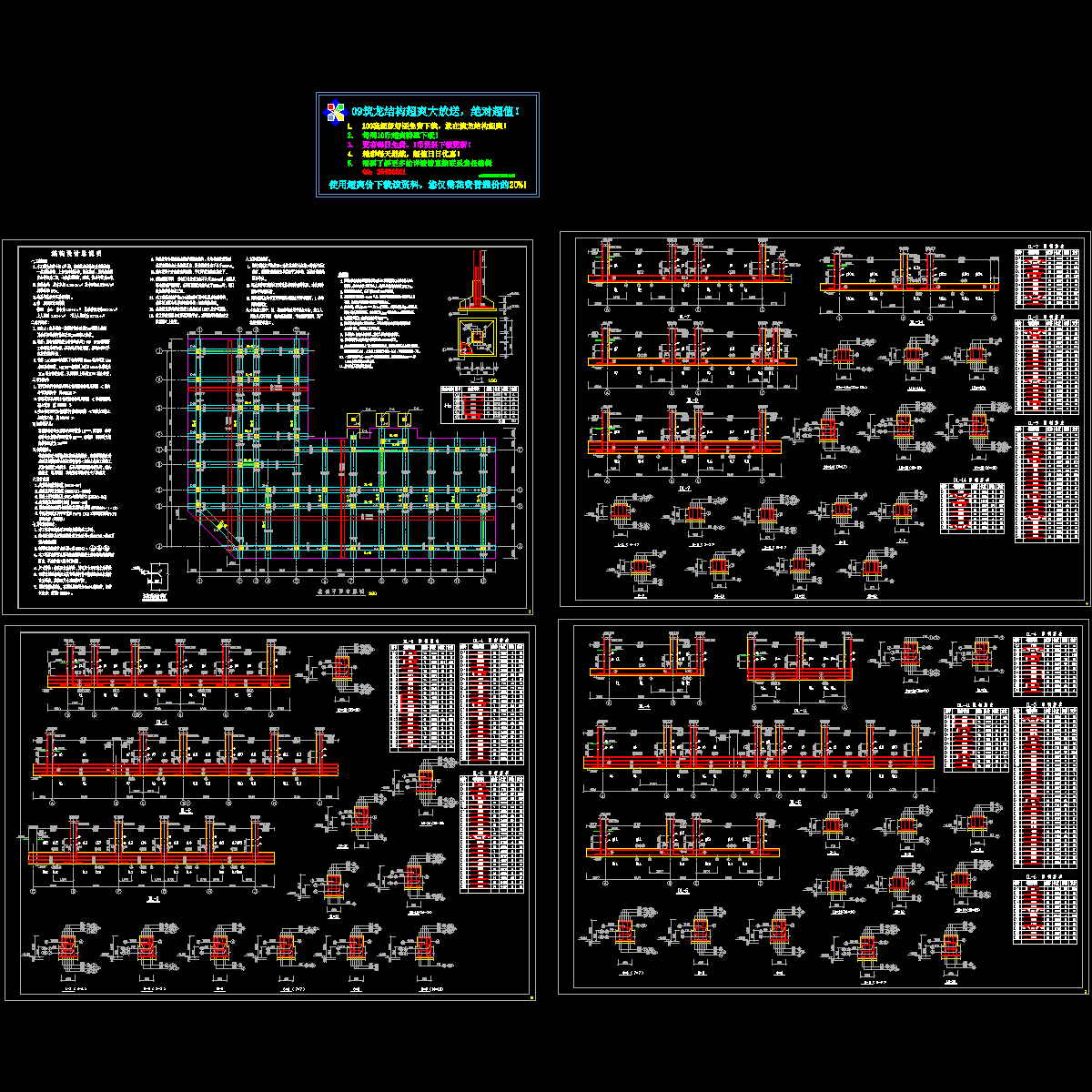

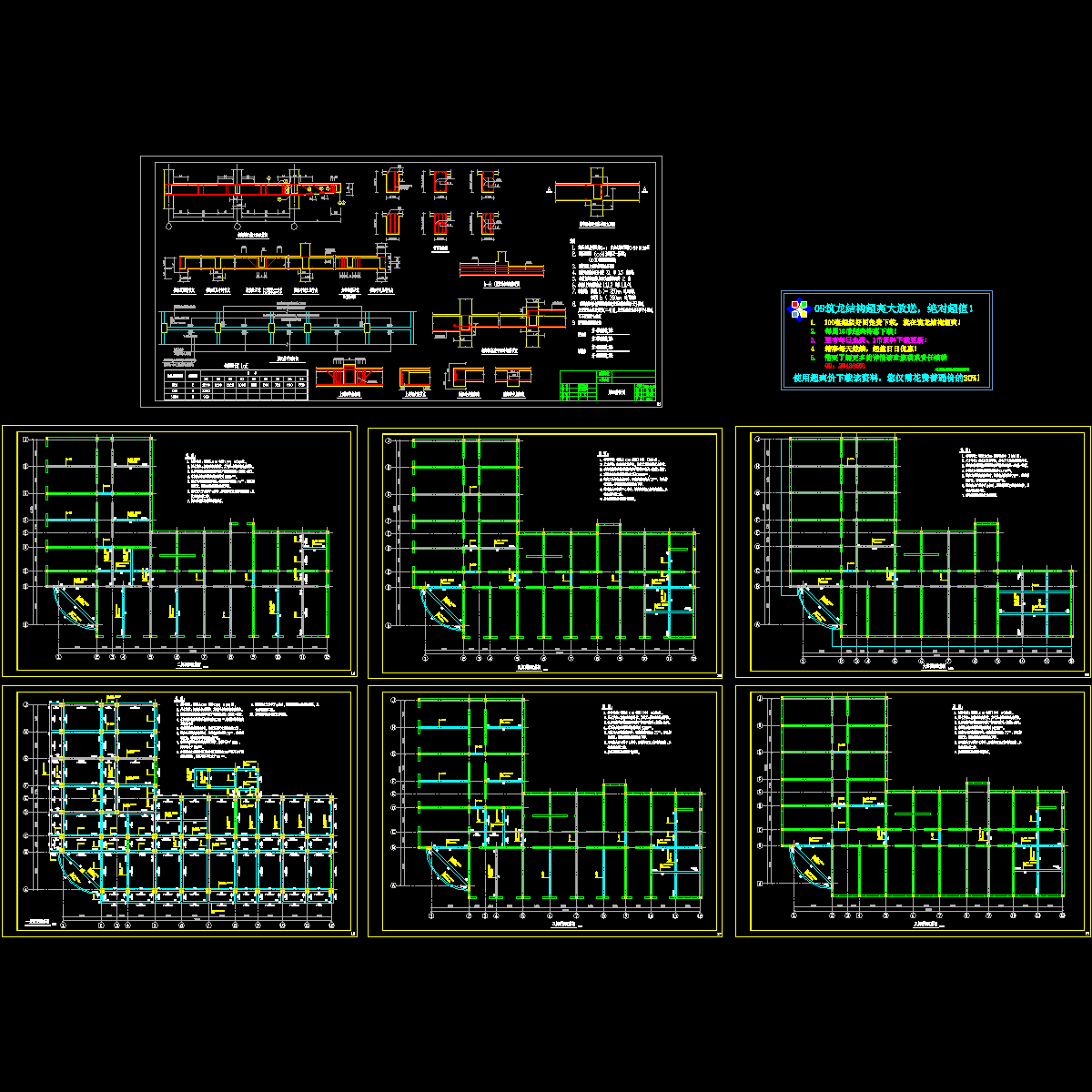

结构设计说明、基础平面图、柱配筋平面图、梁配筋图、结构平面及现浇板配筋图、室内楼梯结构图、室外楼梯结构图、柱定位配筋图。

建施1.dwg

建施2-8.dwg

建施9-19.dwg

j1.dwg

j2.dwg

pl1.dwg

pm1.dwg

t1.dwg

t1a.dwg

结施1-4.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
