建筑类别：文化,其他
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：35689.51平方米
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：27张
-
设计年代：近代
-
防雷等级：第二类
-
接地方式：TN-S
-
项目所在地：江苏
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
附件详情
-
1、电气设计说明
-
2、配电干线系统图
-
3、配电系统图
-
4、应急
照明系统
图
-
5、照明系统图
-
6、 动力配电系统图
-
7、

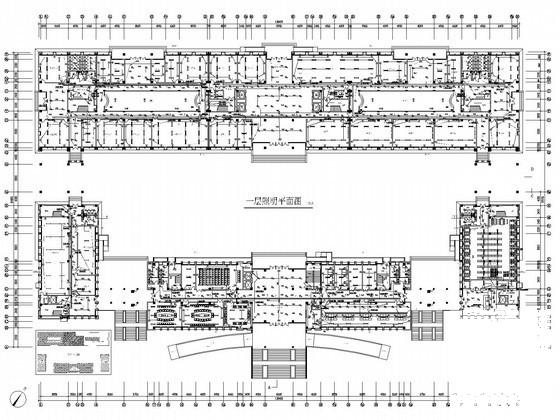

照明平面图
-
8、动力配电平面图
-
9、
防雷接地
平面图
附件详情
该附件是[南京]大学教学楼强电系统施工图纸，总共27张。
该项目为电气设计,总建筑面积35689.51平米,建筑高度23.85米,属多层，该项目共六层。
该项目室外消防用水量为20L/s,消防用电设备按二路电源供电；是个工程在半地下室设有10kV变电所,变电所工艺不在该项目范围内。消防负荷由地下变电所引2路~380/220V低压电源进行配电.照明和空调用电均由地下变电所引来。消防负荷采用双电源供电，在末端互投或在适当位置互投。
该资料范围：1）低压供配电; 2）照明; 3）空调及动力配电；4）防雷及接地系统等。

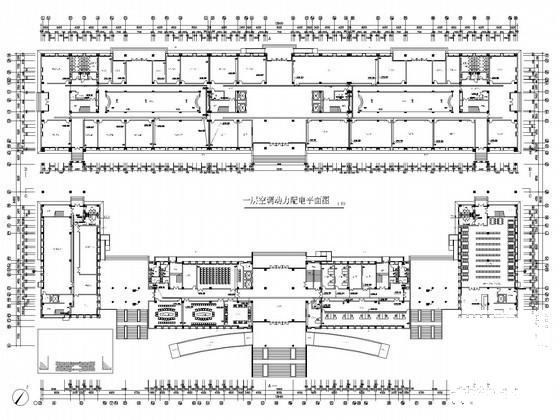

一层空调动力配电平面图

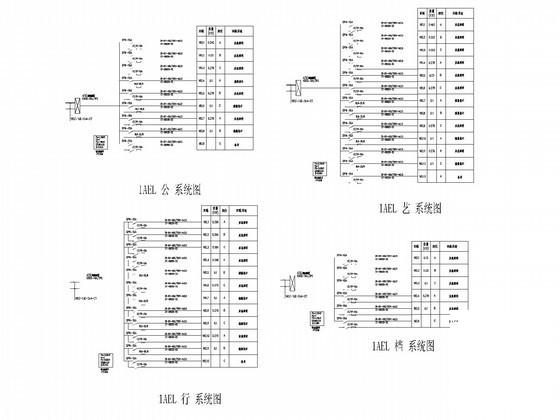

应急照明系统图

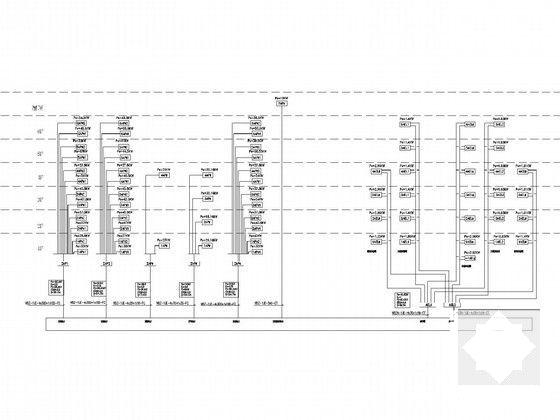

配电干线系统图

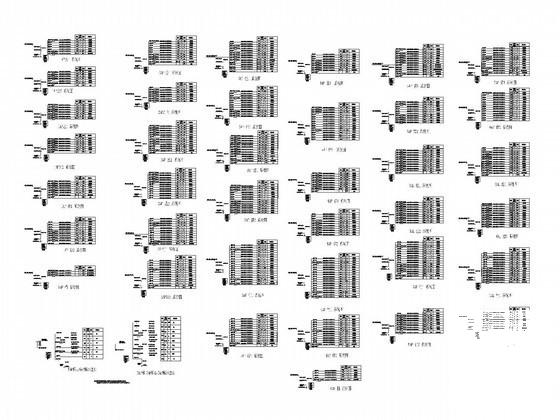

动力配电系统图
