建筑类别：酒店
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：60张
-
设计年代：近代
-
节点大样：线槽,线管,电缆,开关按钮,接线盒,接线箱,弱电设备
-
负荷等级：二级
-
防雷等级：第三类
-
火灾保护分级：二级
-
接地方式：TN-S
-
项目所在地：四川
-
强电设计：
供配电系统
,低压配电,电气照明,接地安全
-
弱电设计：
火灾自动报警系统
,综合布线系统,有线电视和卫星接收系统
附件详情
该项目为某科研院所综合楼的装修改扩建工程，为小型公共建筑，装修改扩建后不改变使用功能，新增建筑面积443平方米，改造面积为4000平方米，共三层，钢筋混凝土结构。房间主要功能为：客房、多功能厅、餐厅、厨房、宴会厅。用电负荷等级为二级。内容包含：电气设计说明、低压配电系统、照明平面、插座平面、弱电系统、弱电平面、客房大样。
综合楼二层应急
照明平面图

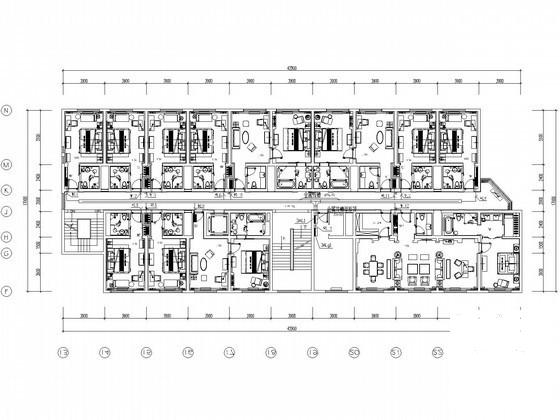

综合楼客房层配电平面图
综合楼客房配电箱系统图

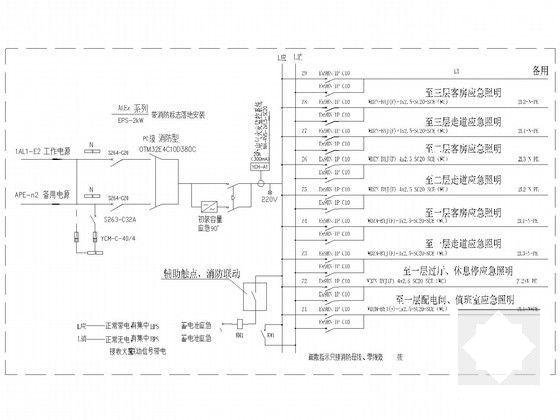

综合楼配电箱系统图
综合楼宴会厅照明平面图

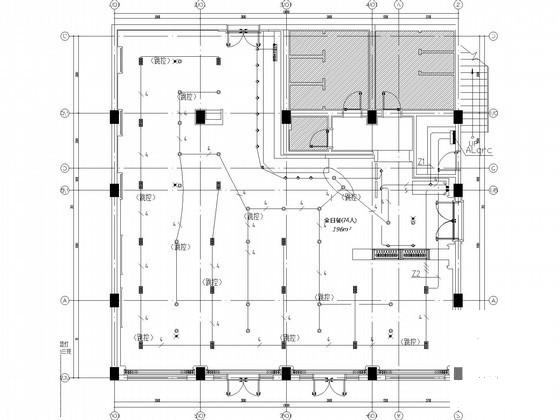

综合楼一层应急照明平面图

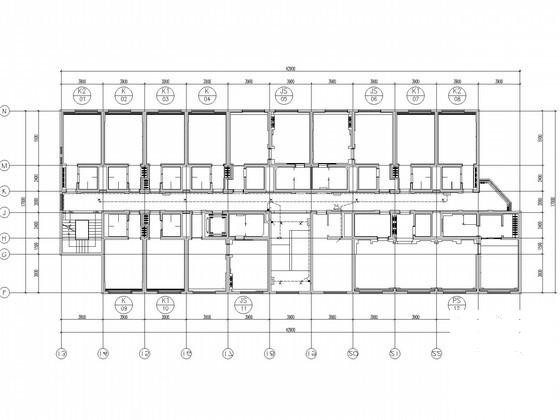

综合楼客房点位平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
