一份20层产业园高层综合楼幕墙CAD施工图纸(玻璃幕墙石材幕墙铝板幕墙)(框架剪力墙结构)

[复制链接]

0

主题

0

帖子

1771

积分

超级版主

Rank: 8Rank: 8

积分
1771
发表于 2020-2-23 07:58:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20、4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙,框架核心筒
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:120张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙

附件详情

该项目是创新产业园幕墙工程,主要为玻璃幕墙、石材幕墙、铝板幕墙、铝板雨篷、采光顶等;主体结构类型:裙楼框架剪力墙结构,主楼是框架核心筒结构,7度设防。
该资料包含:设计说明,立面图,平面图,幕墙大样图,车库入口顶棚大样图,玻璃幕墙标准横、竖剖节点,石材幕墙包柱节点,石材幕墙包柱转角节点,石材幕墙包柱节点,玻璃幕墙收底节点,明框玻璃幕墙90度阳角节点,玻璃幕墙收底石材节点,铝合金百叶横剖节点,200mm高铝板雨篷,车库入口顶棚节点,地弹门竖剖节点,埋件加工图等共计120张图。 节点图 非常详细。
分享投稿时间:近几年10月。

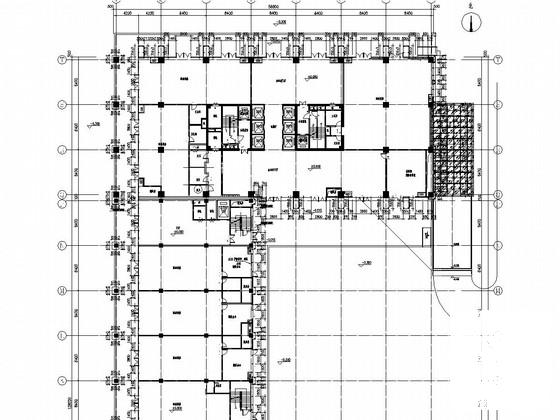

一层平面图

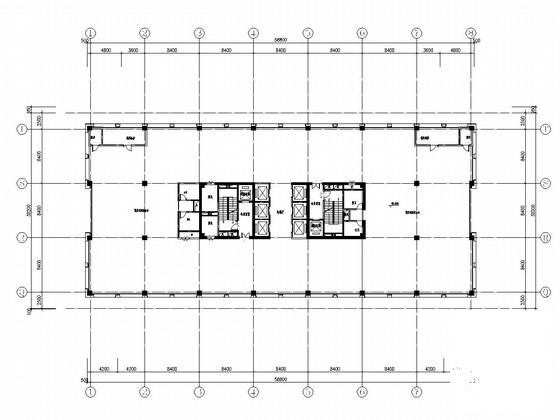

B栋二十四层平面

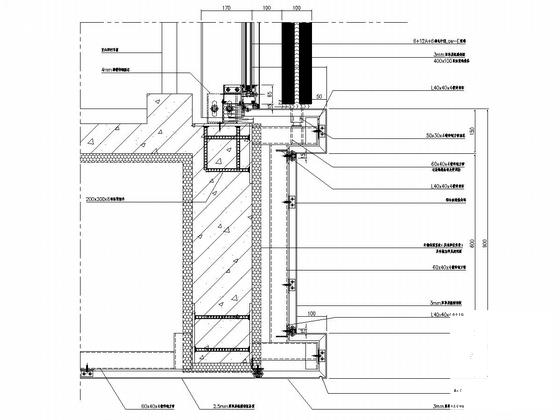

石材幕墙包柱节点

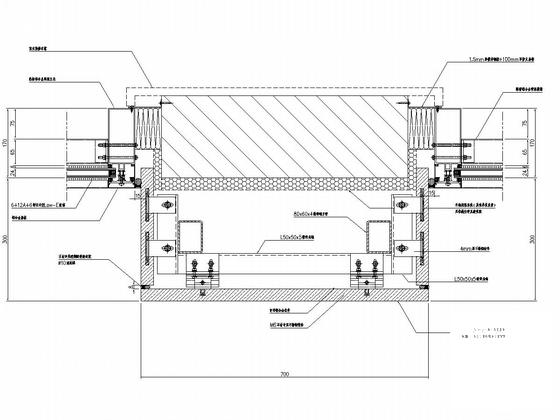

玻璃幕墙包梁收底造型铝板节点

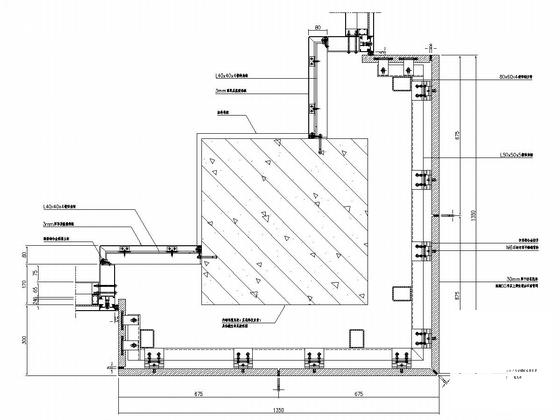

构架层石材包柱转角

铝合金百叶竖剖节点节点

玻璃幕墙伸缩缝连接节点

埋件加工图

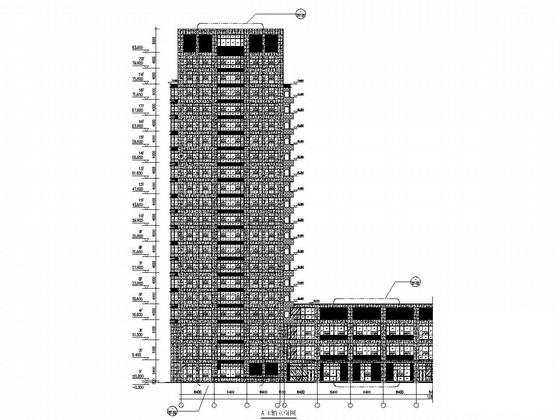

幕墙大样图

铝板幕墙施工图 - 1
第 1 张图
铝板幕墙施工图 - 2
第 2 张图
铝板幕墙施工图 - 3
第 3 张图
铝板幕墙施工图 - 4
第 4 张图
铝板幕墙施工图 - 5
第 5 张图
铝板幕墙施工图 - 6
第 6 张图
铝板幕墙施工图 - 7
第 7 张图
铝板幕墙施工图 - 8
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-23 07:58:51上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcecsd0ffw2d10s2d.rar

7.96 MB

下载  售价: 100 积分    赚积分
