排架结构（钢梁）厂房结构施工图纸 56P,平面布置图,节点详图

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为：排架结构（钢梁）厂房 结构施工图 2019 56P，格式为CAD版本。

一、简介：

该项目位于贵州，由主厂房、附楼、排气塔等组成，各部分间设缝分开，总建筑面积约4800m2，主厂房主体结构采用排架柱 钢梁的建筑设计结构形式，跨度16.825m 12m 10m 14.825m，柱距6.6m，平面尺寸约54m×33m，厂房下弦标高10.12m，屋面板采用压型钢板 混凝土组合楼板，外墙采用混凝土墙。

主厂房北侧设3个排气塔，平面尺寸分别为3.6mx6.4m、4.5mx6.4m、7.05mx6.4m，高度20m，采用现浇钢筋混凝土墙结构。

主厂房中设标高6m的盖顶一个，采用现浇单层钢筋混凝土框架结构，平面尺寸约16m×7.3m，柱网尺寸8m×7.3m。附楼采用现浇钢筋混凝土框架结构，平面呈U形，总尺寸73m×43m，柱网尺寸10m/9m×10m，首层层高5.5m，二层层高4.5m，总高10m。

二、目录

结构设计总说明、基础平面图布置图、基础详图、主厂房构件平面布置图、主厂房排架图、主厂房排架柱详图、主厂房吊车梁平面布置图、主厂房吊车梁详图、主厂房墙体平面布置图、主厂房屋面梁布置图、主厂房屋面板配筋图、主厂房 节点详图 等

三、相关图片：

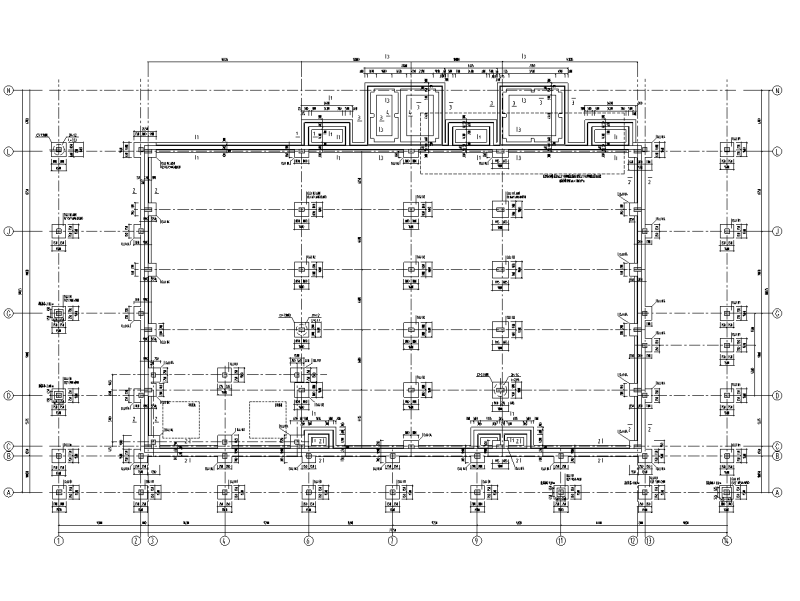

基础平面图布置图

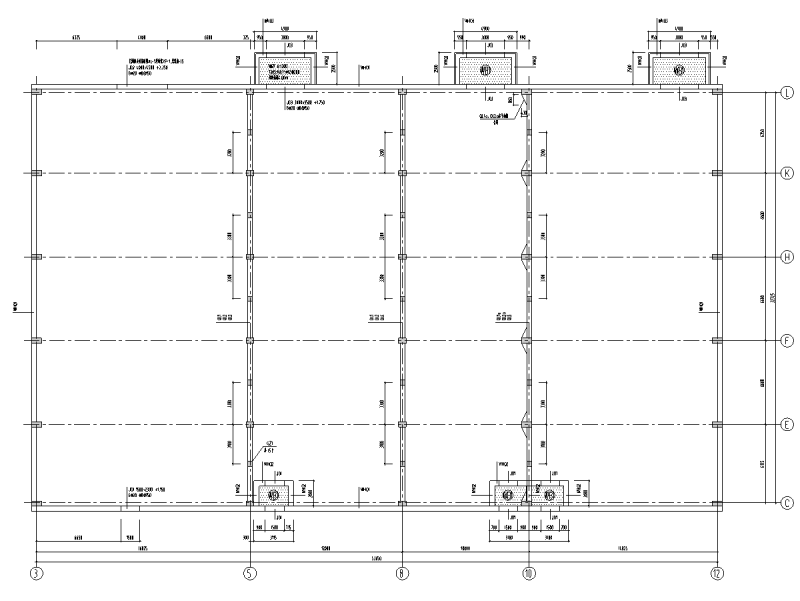

吊车梁平面布置图

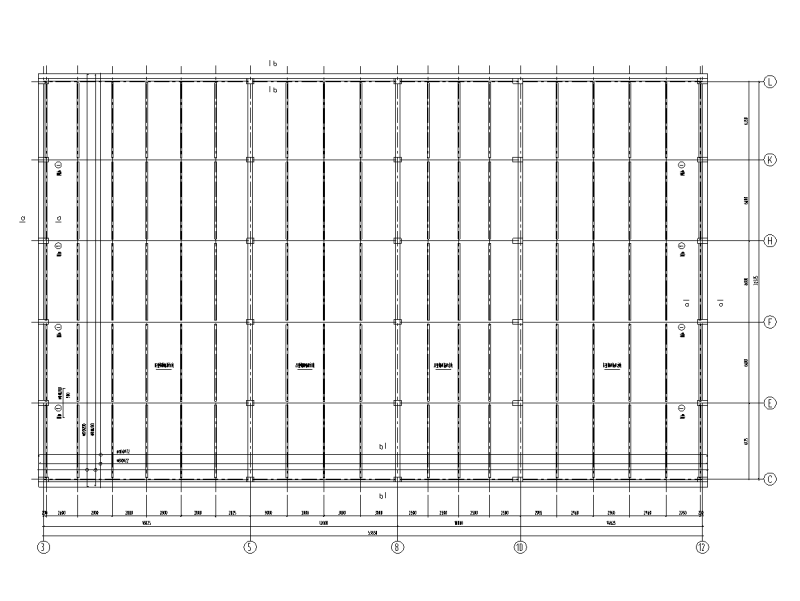

墙体平面布置图

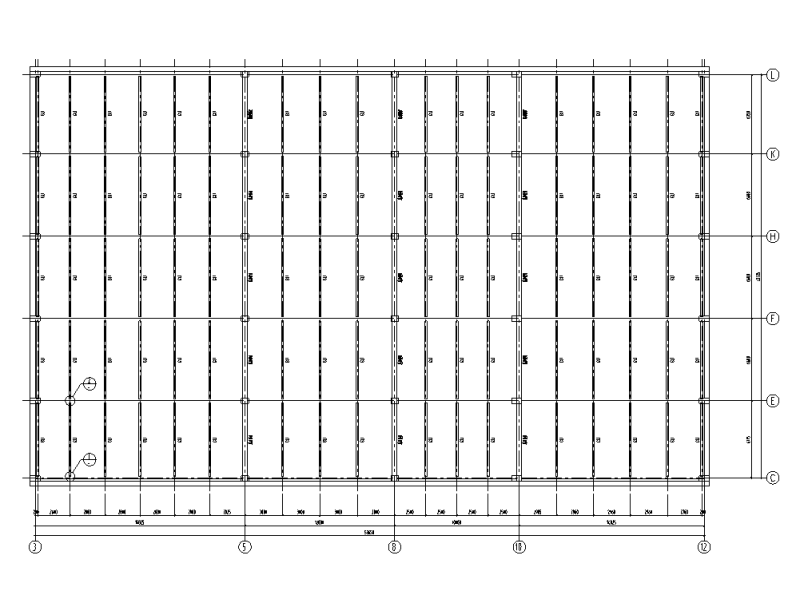

屋面梁布置图

屋面板配筋图

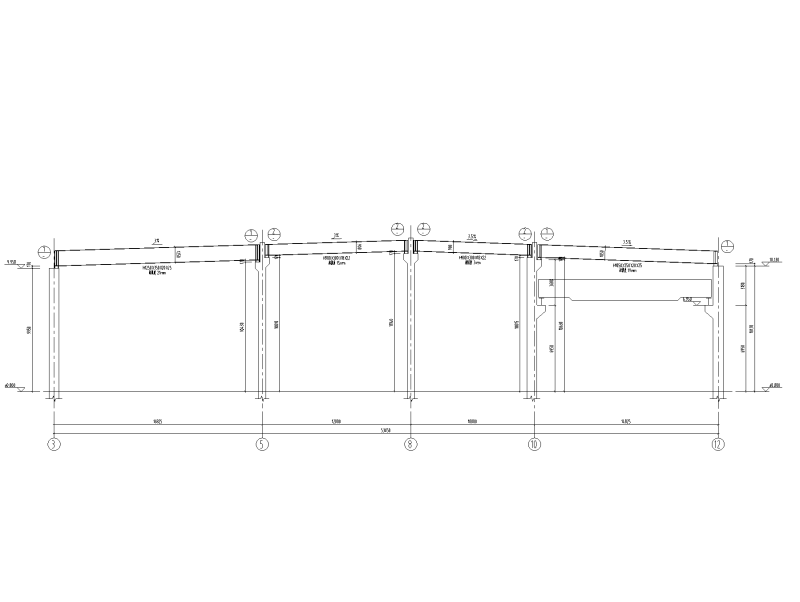

主厂房排架图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
