放坡 锚桩 复合土钉墙深基坑支护施工大样图cad平面图及剖面图,立面图

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 放坡 锚桩 复合土钉墙深基坑支护施工图2019 ，格式为PDF DWG，节点清晰，同类工程可下载参考。

一、项目概要：

1. 拟建建筑物情况∶项目建设规模为24270平方米。地上三层 地下两层。
2. 地理位置和项目周边环境和地下管线情况∶基坑北面为xx党校项目工地，目前正在施工中;基坑西面为四十三号公路;基坑南面为消防指挥中心工地，目前正在施工中∶基坑东面为项目临时办公用房。基坑西面的道路存在有管线。
3. 基坑支护型式;本基坑北面采用上部放坡;下部桩锚支护，桩间旋喷桩止水∶西面和东面采用放坡支护南面采用上部放坡 复合土钉墙支护。
4. 基坑周长、深度∶地下室底板面标高为68.75m（绝对标高），基坑底的标高为67.95。周边现地面的标高为74.85 84.95m，基坑开挖深度为6.9017.00m。基坑周边总长约335m。

二、编制依据：

1. 《混凝土结构设计规范（GB 50010-近代）》（近代版）
2. 《建筑地基基础设计规范（GB 50007-近代）》
3. 《建筑地基基础设计规范（DB」15-31-2016）》
4. 《建筑基坑支护技术规程【JGJ120-近代）》
5. 《广东省建筑基坑支护技术规程》（DBJ/T15-20-2016）
6. 《建筑边坡工程技术规范》GB 50330-近代
7. 《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-近代）
8. 《建筑桩基技术规范》（JGJ94-近代）
9. 《混凝土结构设计规范》（GB50010-近代版）

三、相关图片：







基坑支护平面图

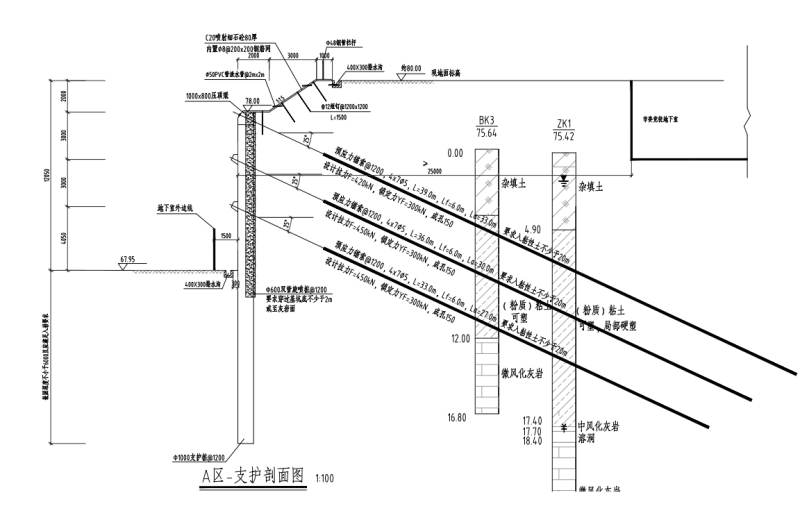

基坑支护剖面图

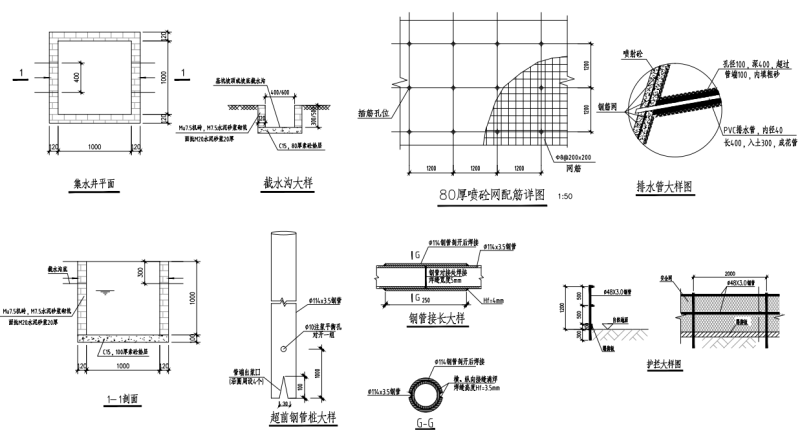

集水井及喷砼支护大样图

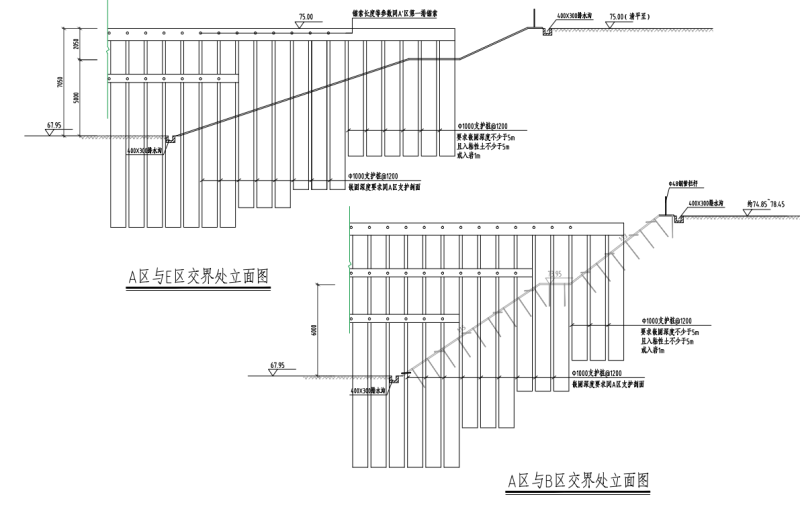

交界处立面图

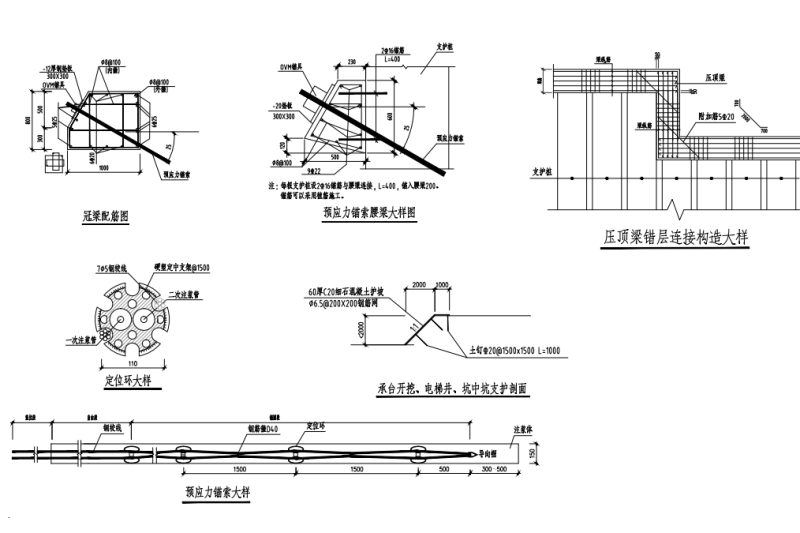

预应力锚索大样图

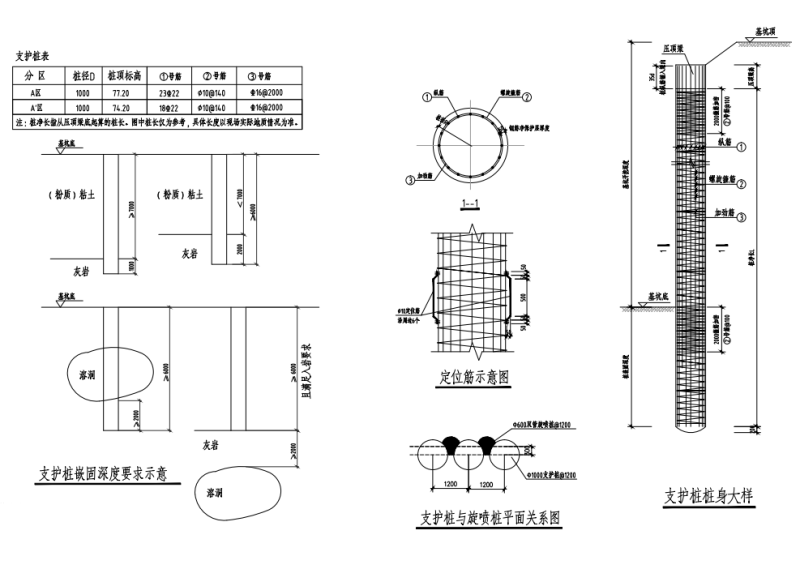

桩身支护大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
