6层4栋框架结构学生宿舍施工图纸64pcad平面图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：64张
• 设计年代：近代

该附件为：4栋框架结构学生宿舍施工图2016 64p，格式为word版本。

一、简介：

该项目位于贵州，框架结构学生宿舍，均地上6层，建筑高度为21.9m,桩基础

二、目录

结构设计总说明、桩基设计说明、桩基础结构平面图、柱结构平面图、地梁结构平面图、梁结构平面图、板结构平面图、坡屋面板结构平面图、楼梯详图等64p

三、相关图片：

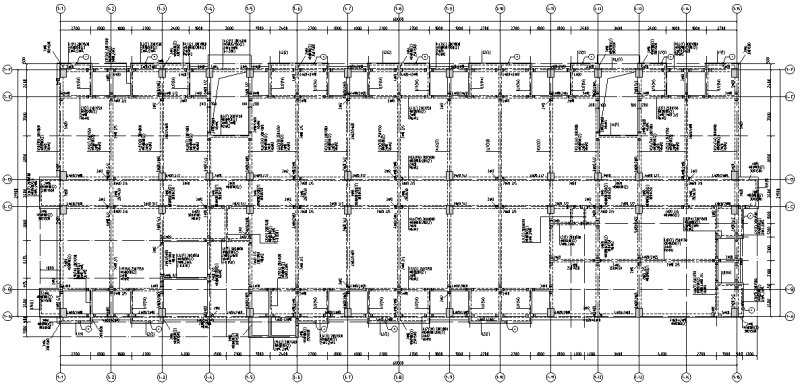

1#3.570梁结构平面图

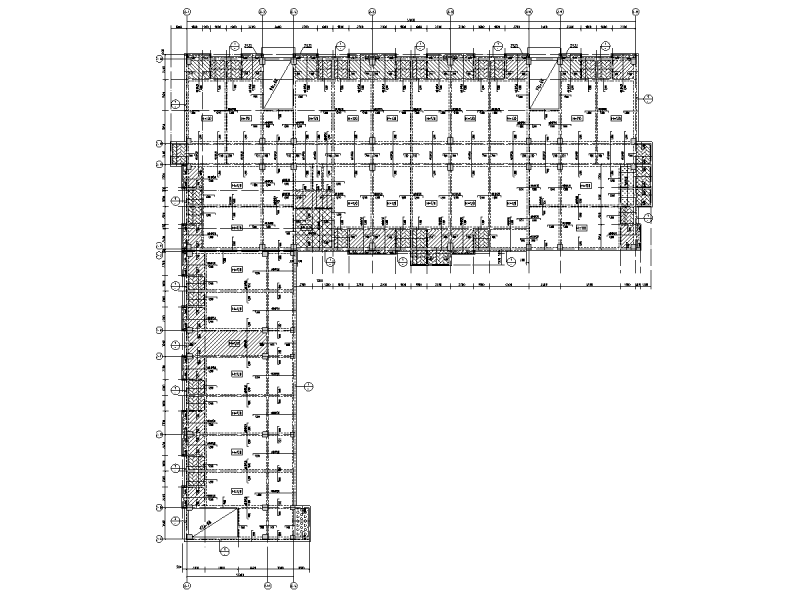

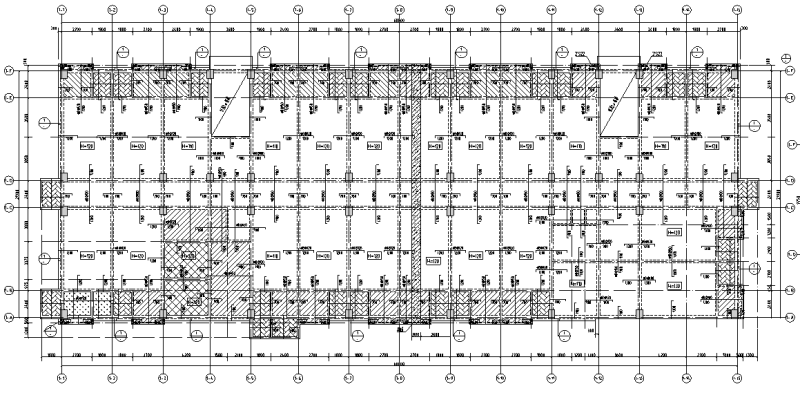

1#3.570板结构平面图

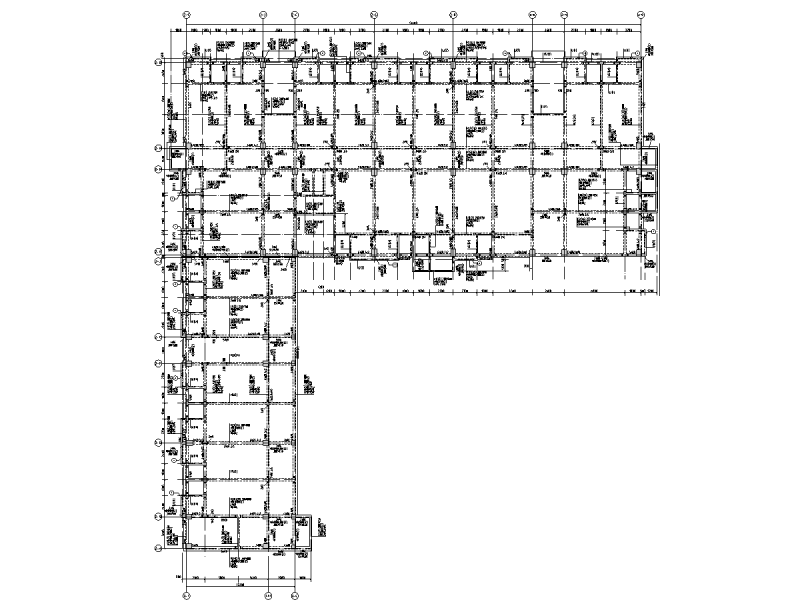

2#3.570梁结构平面图

2#3.570板结构平面图

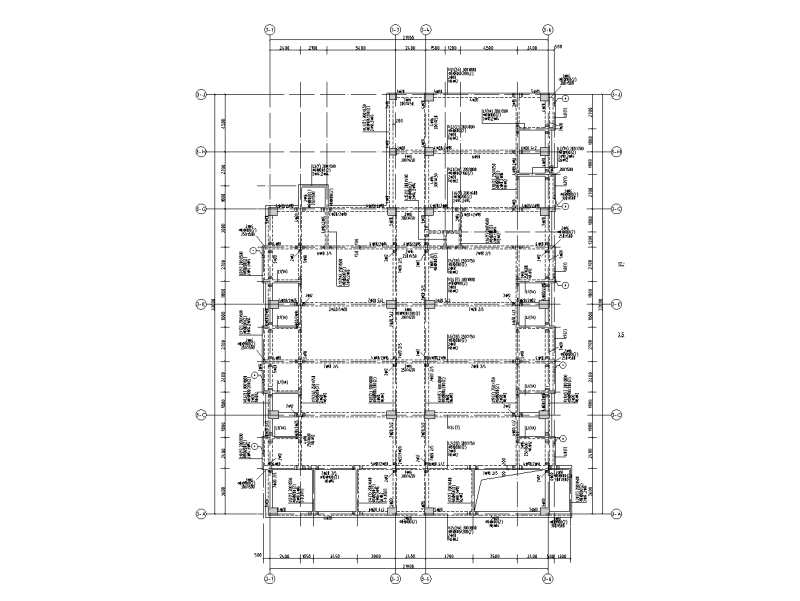

3#3.570梁结构平面图

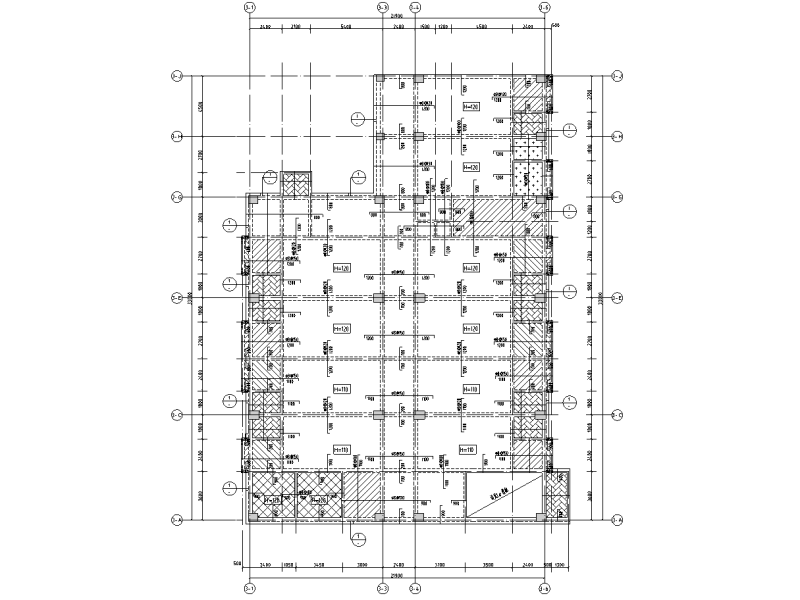

3#3.570板结构平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
