桥梁事故导流槽及应急事故池施工大样图cad平面布置图及立面图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：1104m
• 行车道位置：下承式桥
• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

该附件为： 桥梁事故导流槽及应急事故池施工图补充说明 ，格式为word dwg，节点清晰，同类工程可下载参考。

一、项目概要：

1. xx长江大桥，是主城内环快速路跨越长江的城市桥梁，全长1104.23m，系三跨双塔双索面漂浮体系斜拉桥，采用平等钢绞线斜拉索体系。
2. 该桥主跨为360m，两边跨均为179m。跨径布置为5m 179m 360m 179m 44m 8×40m。其中主桥桥宽30.6m，引桥桥宽29.6m。中间设1.5m的中央分隔带，车行道2×11.25m，两侧各有检修道1.5m。两个主桥墩均在水中，呈倒Y型。
3. xx长江大桥原设计排水采用直排入江的方式，在防撞护栏车行道侧设置间距为6m的直落式泄水管。该桥处于xx水务有限公司供水站水厂（长江）水源地一级保护区，桥面排水有可能进入一级保护区内，给饮水安全带来了隐患。

二、技术规范：

1. 《城市桥梁设计规范》(CJJ 11-近代)；
2. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；
3. 《公路桥涵设计通用规范》（JTG D60-近代）；
4. 《城市排水工程规划规范》（GB50318-2017）；
5. 《城市工程管线综合规划规范》（GB50289-2016）；
6. 《城镇给水排水技术规范》（GB50788-近代）；

三、相关图片：

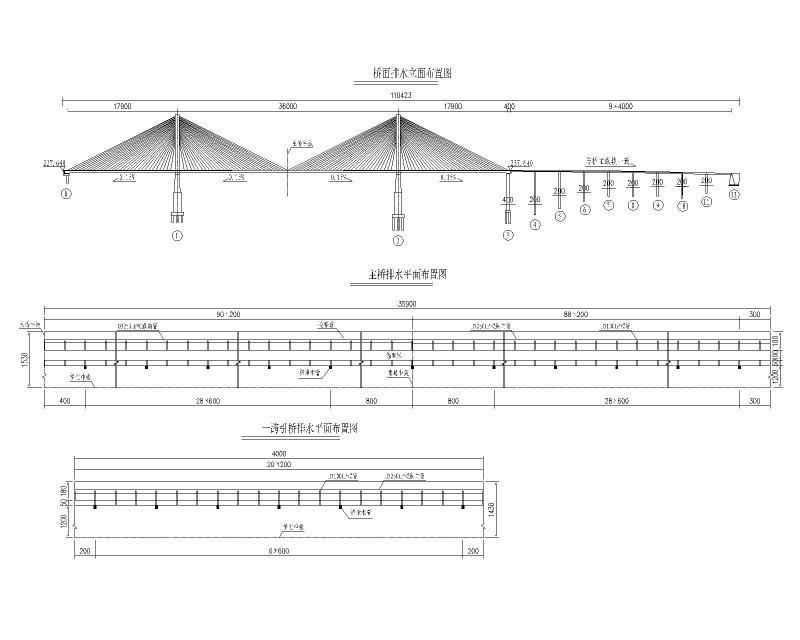

桥梁排水立面图

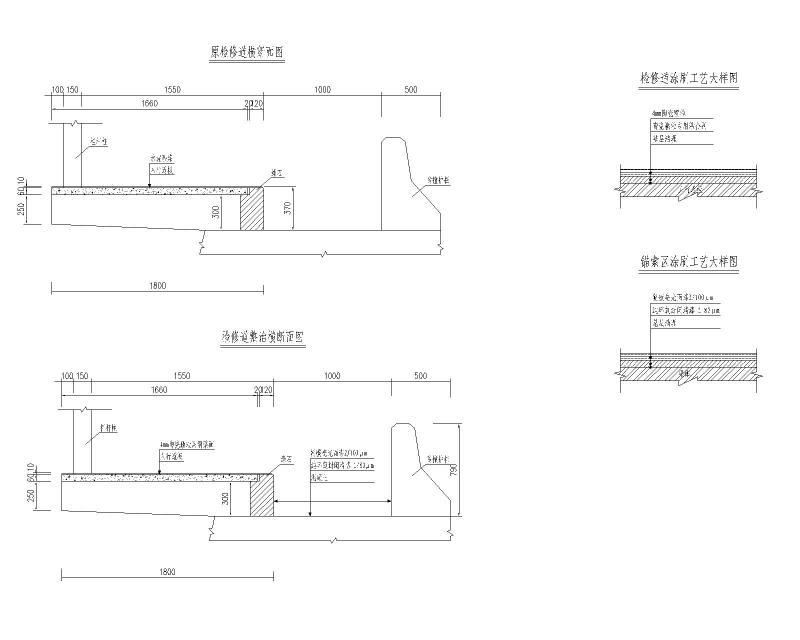

检修道整治大样图

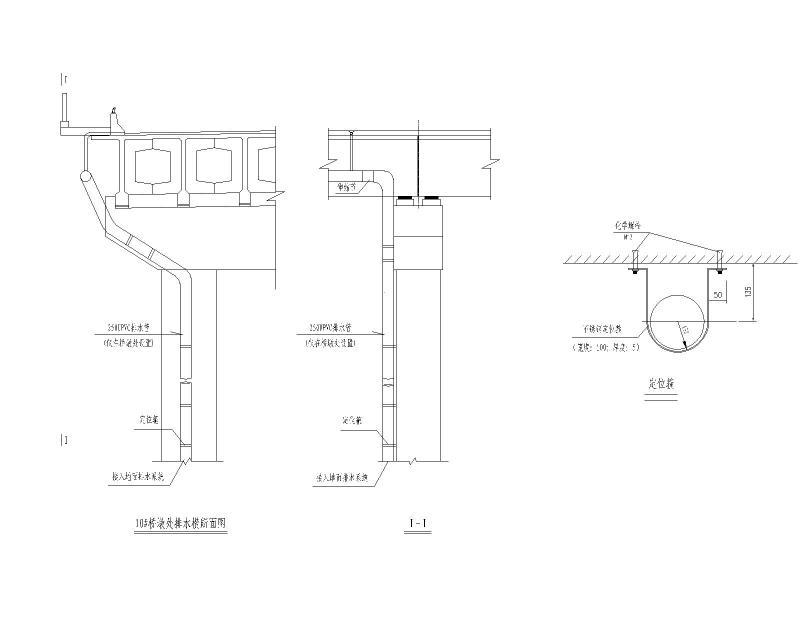

桥墩排水断面

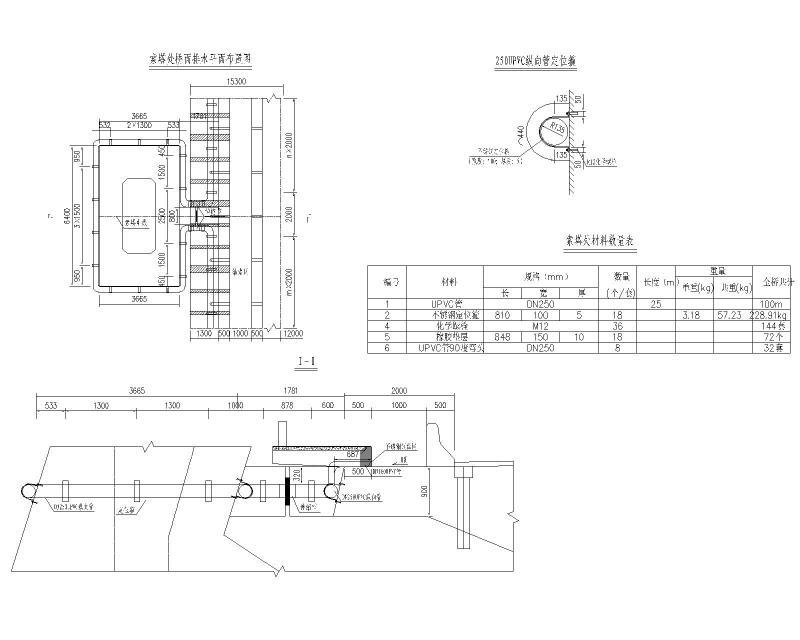

索塔排水平面布置图

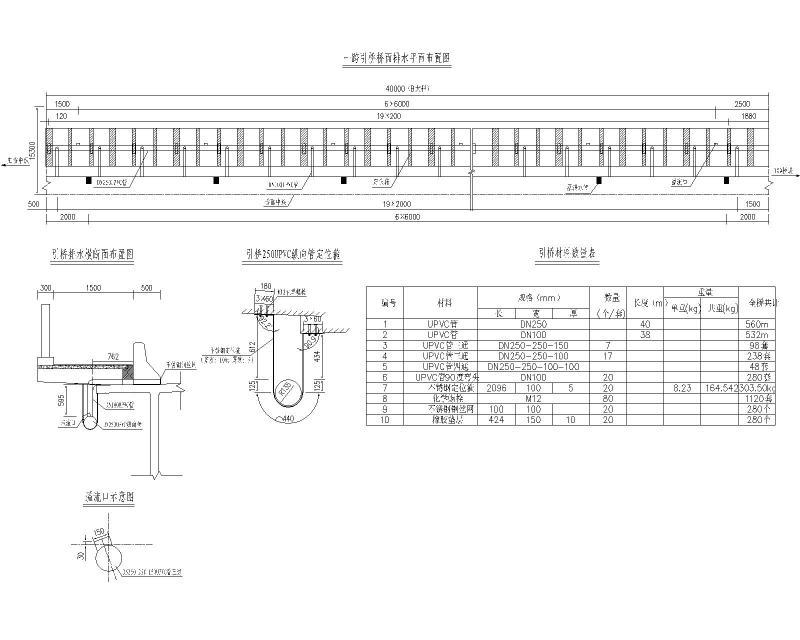

引桥排水布置图

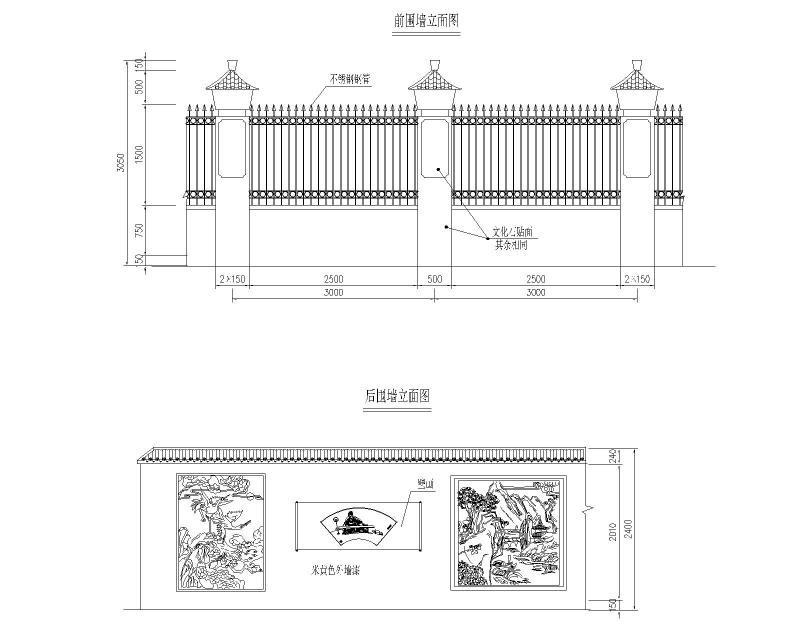

应急池围墙示意图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
