生态科技园道路工程交通标志标线施工大样图cad平面布置图

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：一级
• 车道数：六车道
• 设计时速：60
• 干线：是
• 位置：贵州
• 设计年代：近代

该附件为： 生态科技园道路工程交通标志标线施工图 ，格式为CAD Word。

一、项目概要：

• 该项目路线为xx高新区生态科技产业园道路工程。设计时速为60公里/小时，道路等级为城市主干路，双向六车道布置。

设计内容为：交通标志、交通标线；交通标志使用年限为20年，标线使用年限为2年。

二、道路标线设计：

1. 地面道路交通标线主要包括车道边缘线、车道分界线、导流线、引导线、横道线、路面文字标记等。
2. 车道边缘线：采用15cm宽的白色实线。
3. 双向道路面中心线：采用15cm宽的黄色实线。
4. 车道分界线：采用白色虚线，其中实线线段长2m，间隔4m，线宽15cm。
5. 导向箭头设在临近车道变化处，图案为白色，导向箭头长度为6m。导流标线／导向箭头等具体形式详见有关标准和设计图纸。
6. 公交停靠站标线为白色虚线，其中实线线段长1m，间隔1m，线宽45cm。
7. 导流斑马线：该线与车行方向成45度夹角的白色倾斜实线，线宽45cm，间隔1m。
8. 交叉口转弯引导线为白色虚线，其中实线线段长lm，间隔lm，线宽l0cm。
9. 人行横线长6m，间隔60cm，线宽40cm。

三、相关图片：

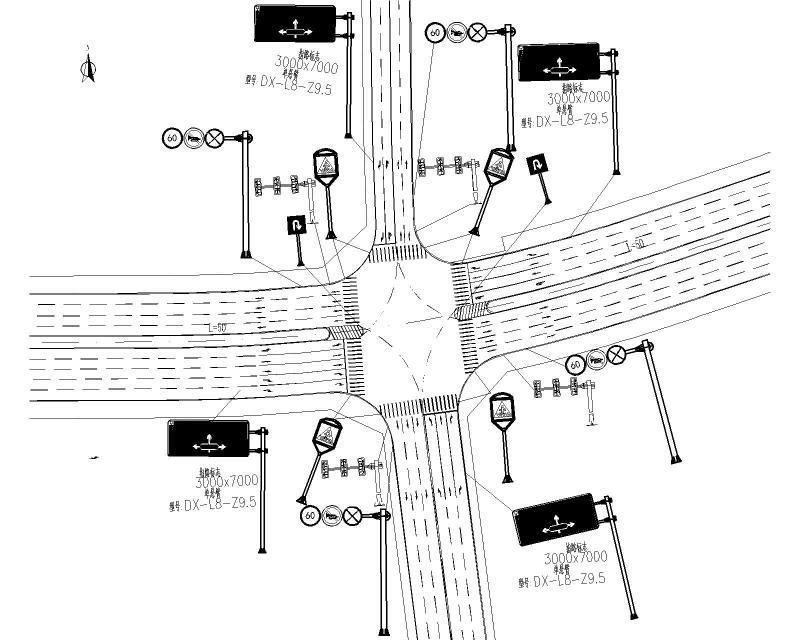

标志标线平面布置图

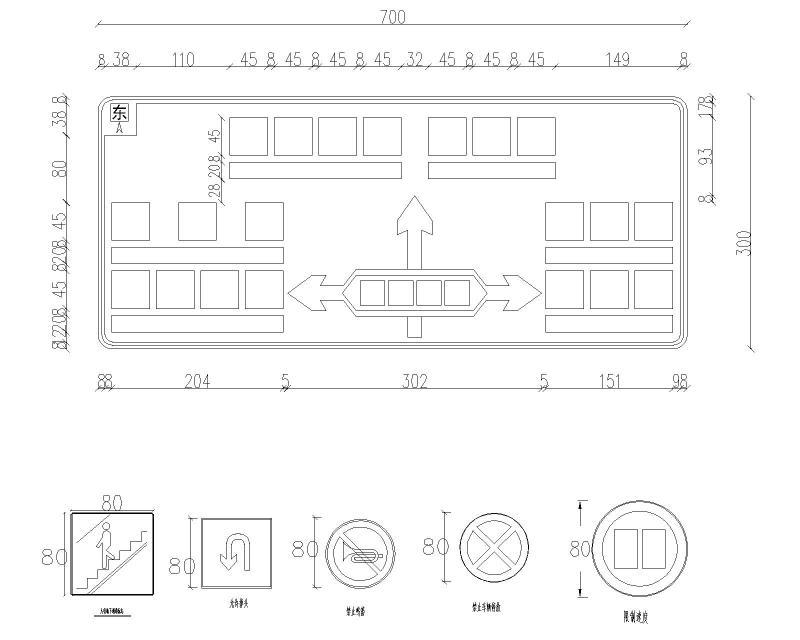

板面标志大样图

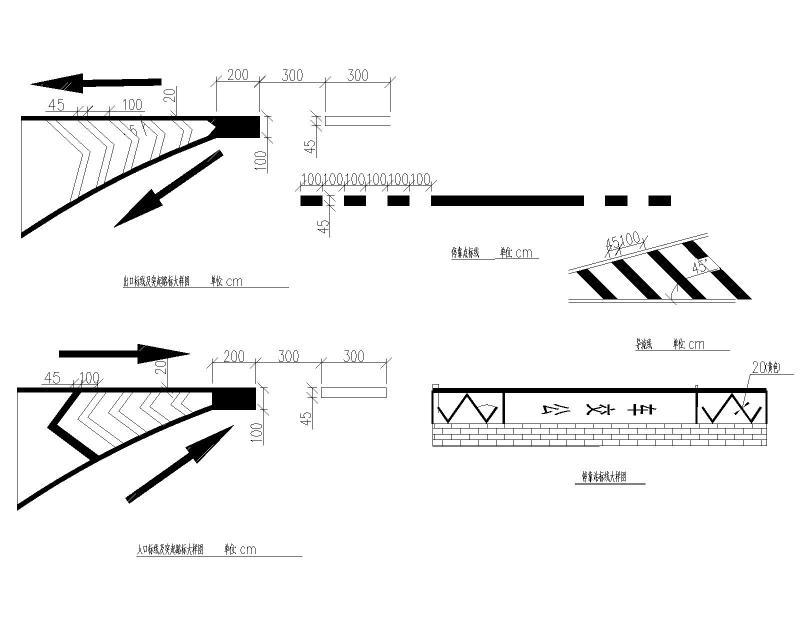

标线大样图

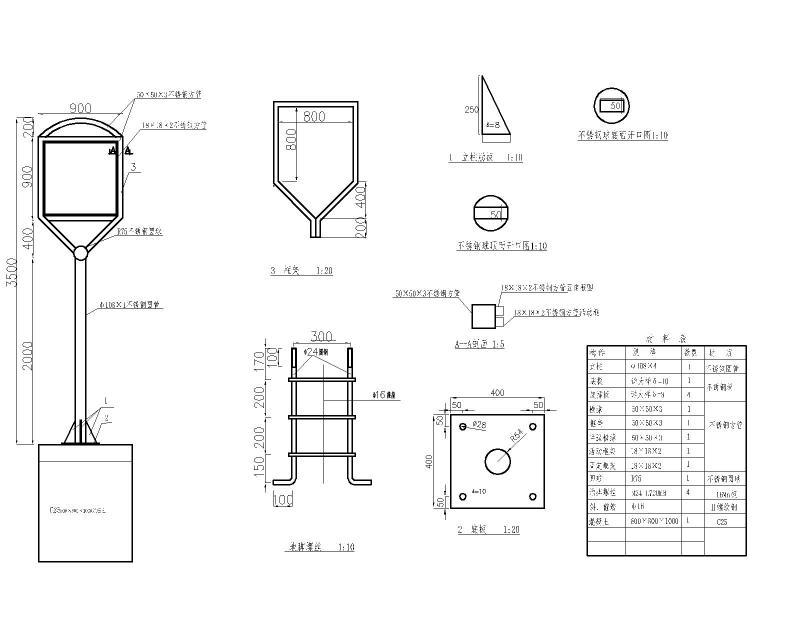

单柱式杆件设计

固定枪机接线大样图

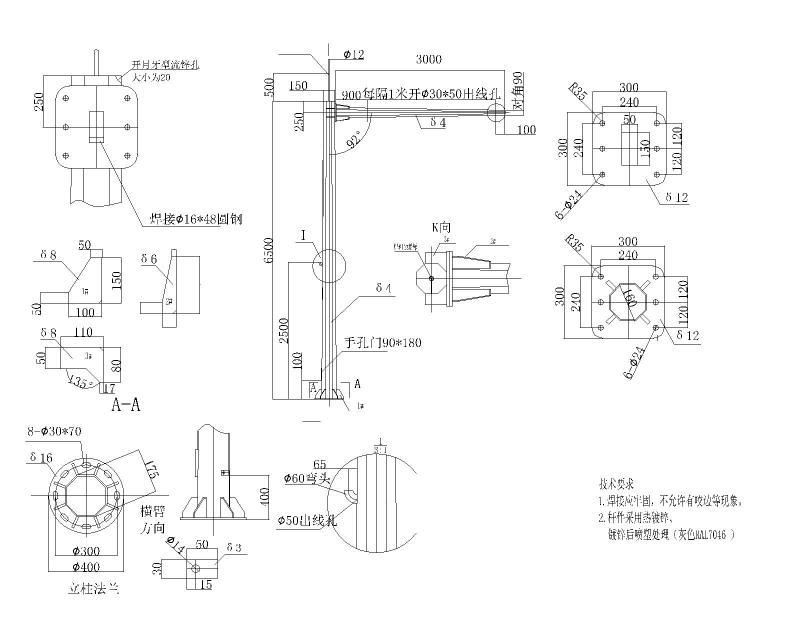

交通信号灯大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
