建筑类别：医疗
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：12280平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废分流
-
排水技术：压力排水
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：30
-
项目所在地：贵州
设计总说明：1、项目概要：该项目为
贵州省口腔医院室内装修改造
给排水施工图
；该建筑为已有建筑，其使用功能为商业性质，建筑层数为6层，本次室内装修改造设计区域为第6层局部区域且作为医疗性质使用，主要结构类型：框剪结构。
原建筑层数和建筑高度：原建筑为地上6层，地下1层，建筑高度41.5m，原建筑总建筑设计面积：197173.87平方米，防火设计：建筑分类一类，耐火一级，地下室耐火等级为一级。
室内装修改造此次室内装修改造范围为该建筑第6层部分区域；此次室内装修改造建筑面积；12280平方米(包含连廊、第5层电梯厅、屋顶机房)此次室内装修改造区域层高：6m；原建筑为商业建筑，因改造后使用功能改变，为满足消防及相关规范要求，需对防火分区、防烟分区等各项防火措施重新规划；装修设计合理使用年限：15年。
2、设计范围：建筑已按原土建施工图施工完成，本此设计范围为按新的装修需求，调整室内消火栓系统、喷淋系统的末端（喷头、消火栓）和给排水管网。

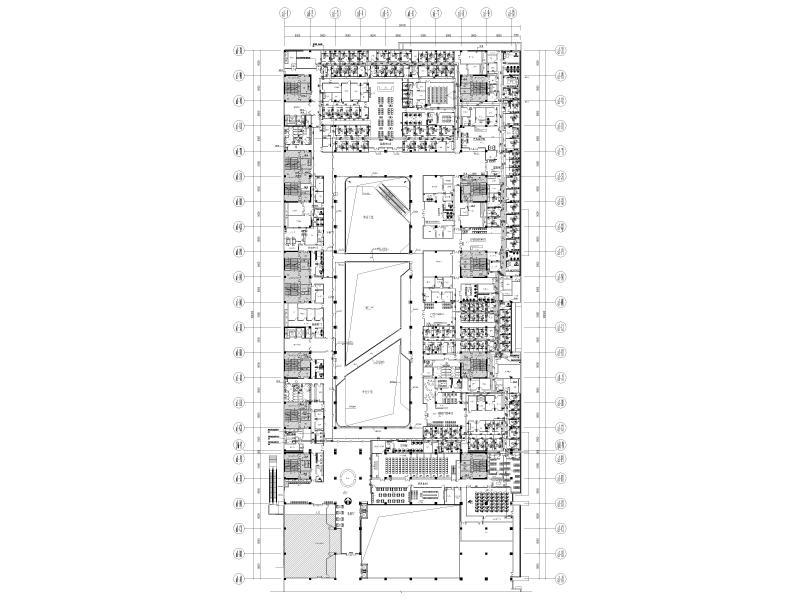

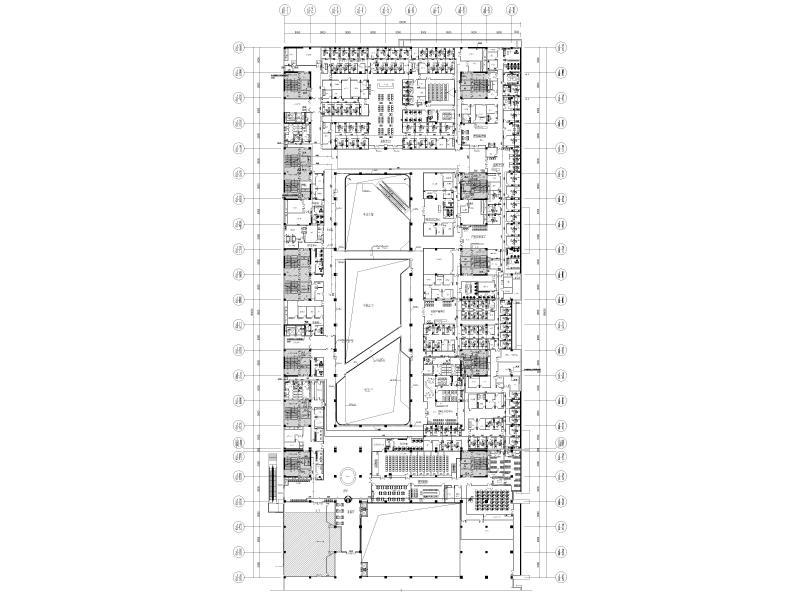

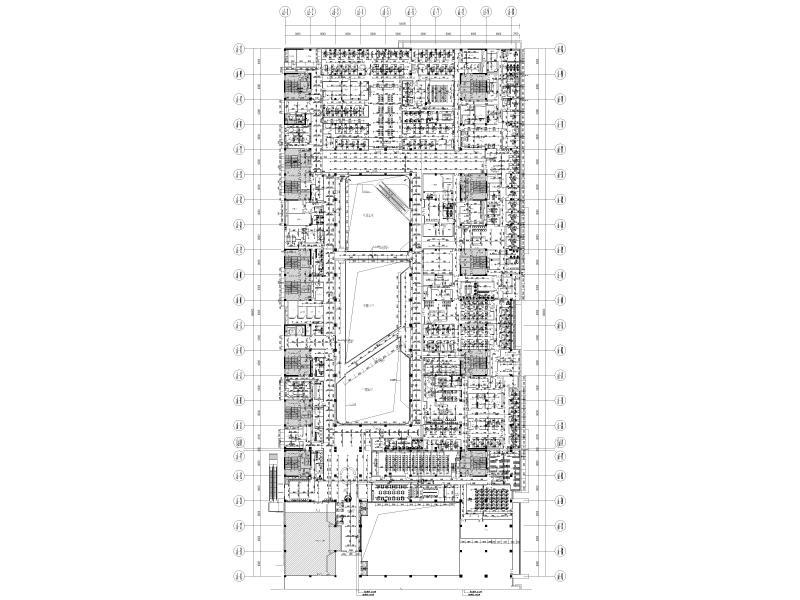

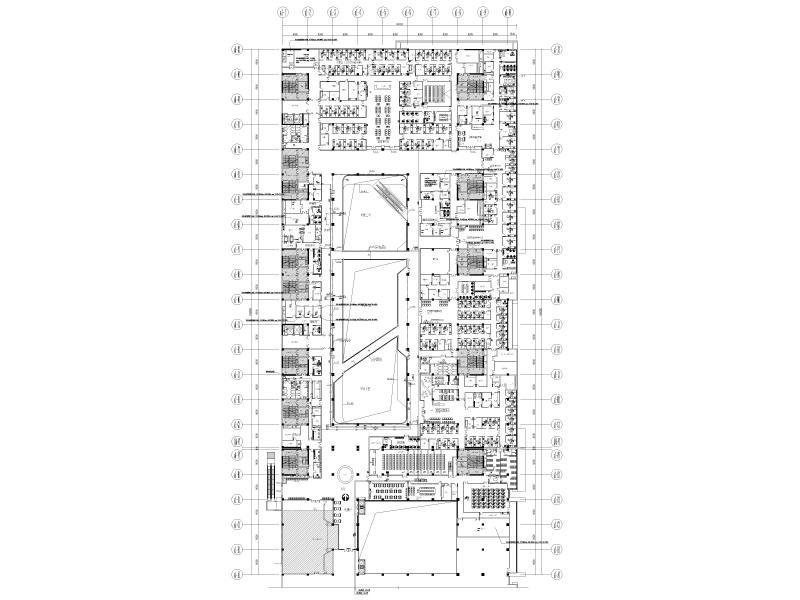

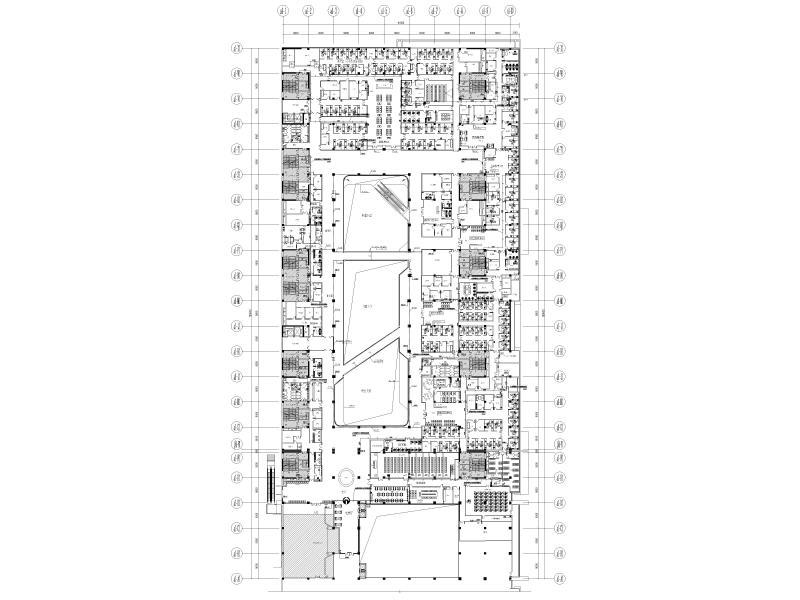

部分图纸展示：
