资料U型桥台设计图纸，共计9张CAD图纸。节点清晰，同类工程可参考。

U型桥台帽梁顶设置支座垫石，垫石顶面保持水平，支座系统安装组合高度为30cm。本图规定桥台纵坡以往台前下坡为正，上坡为负；横坡以路中心线往两侧标高降低为正，升高为负。扩大基础施工时，左幅0#台要求基底承载力不小于400KPa，右幅0#台要求基底承载力不小于350KPa，可根据基坑地质情况做成错台调整底面高度，基坑底面必须整平并清理干净。减震橡胶块在每片T梁腹板的靠近桥台端部设置，共10块。

图纸内容

U型桥台一般构造图

U型桥台台帽钢筋布置图

U型桥台背墙牛腿钢筋布置图

U型桥台耳墙钢筋布置图

U型桥台侧墙顶护栏座钢筋布置图

U型桥台台背排水构造图

图纸截图

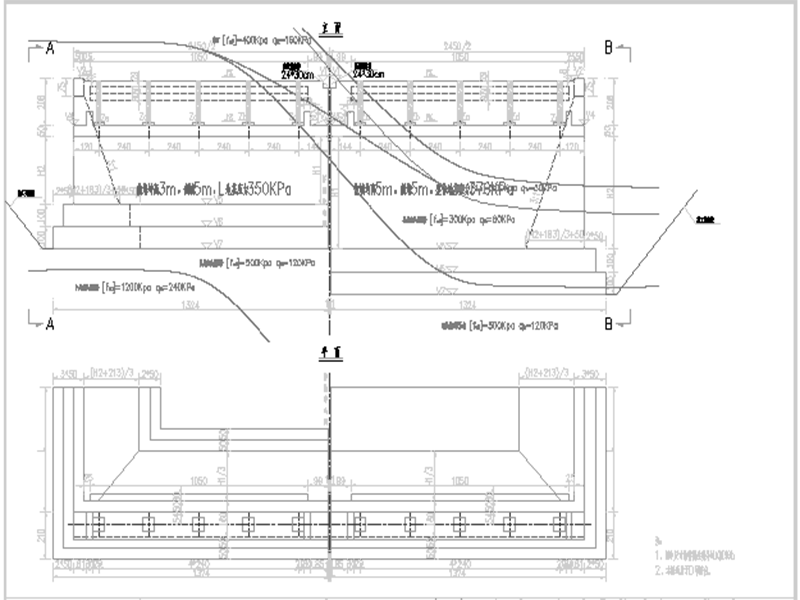

U型桥台一般构造图

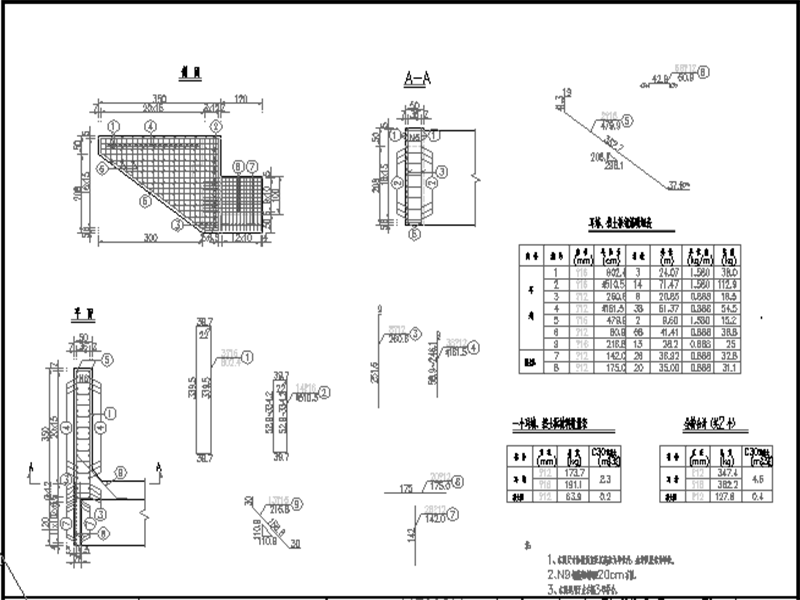

U型桥台耳墙钢筋布置图

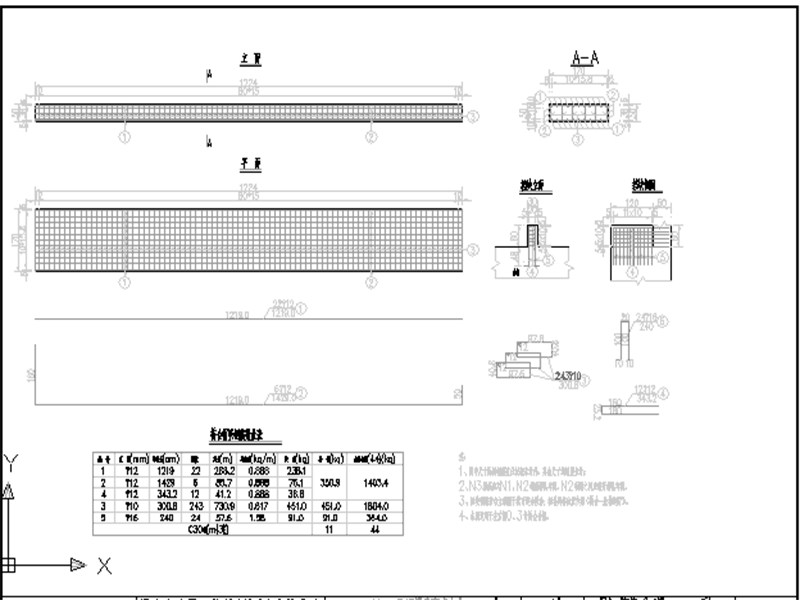

U型桥台台帽钢筋布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
