住宅类型（型体）：塔式（一梯9户以上）
-
商业：有
-
建筑高度类型：多层建筑
-
外立面材料：幕墙
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
项目所在地：贵州
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑地上层数：49层
-
建筑地下层数：4层
-
地下室功能：车库,其他
该附件为

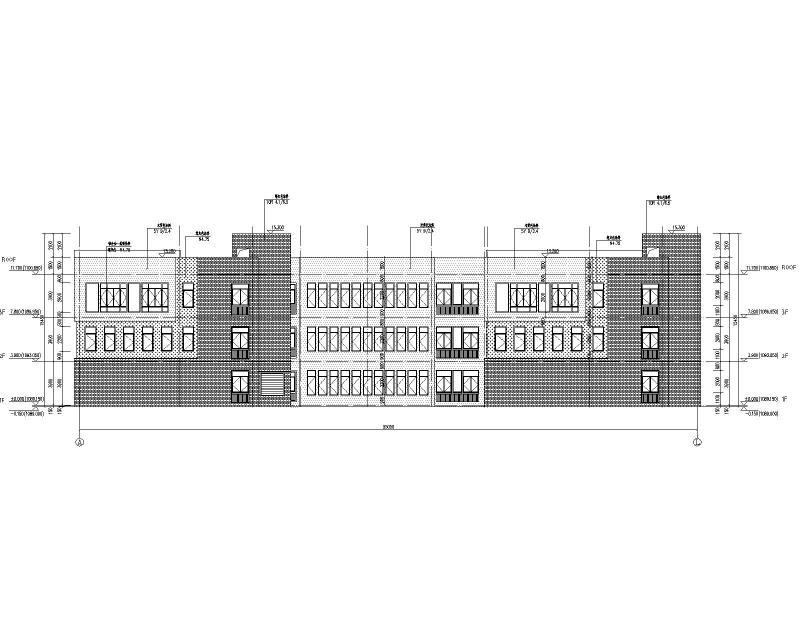

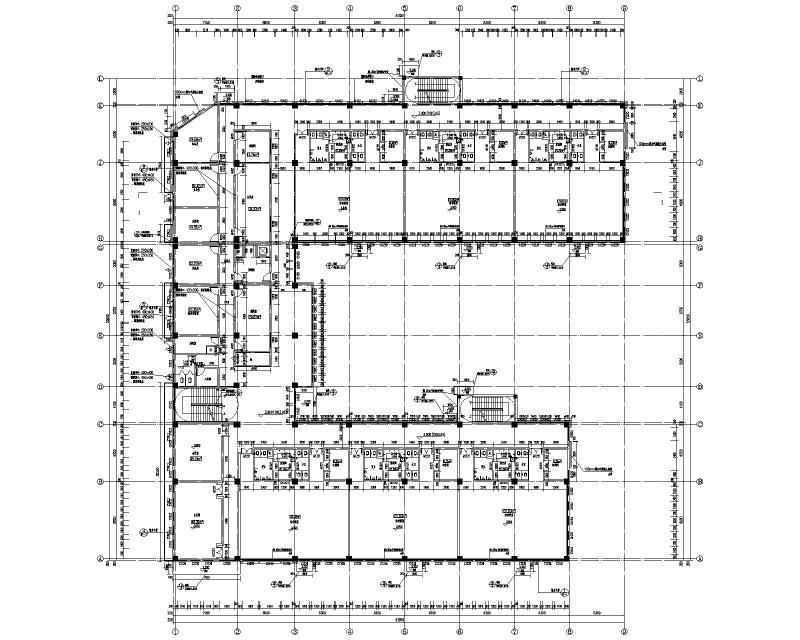

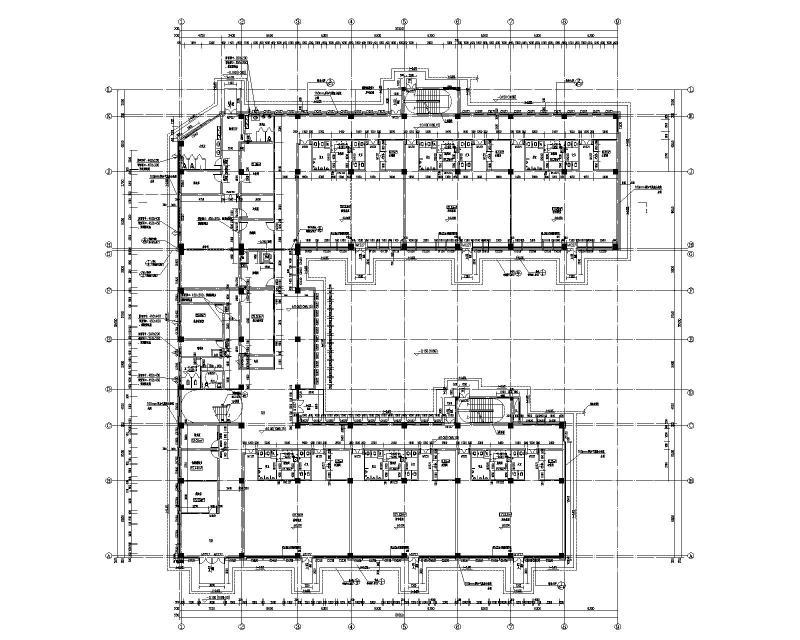

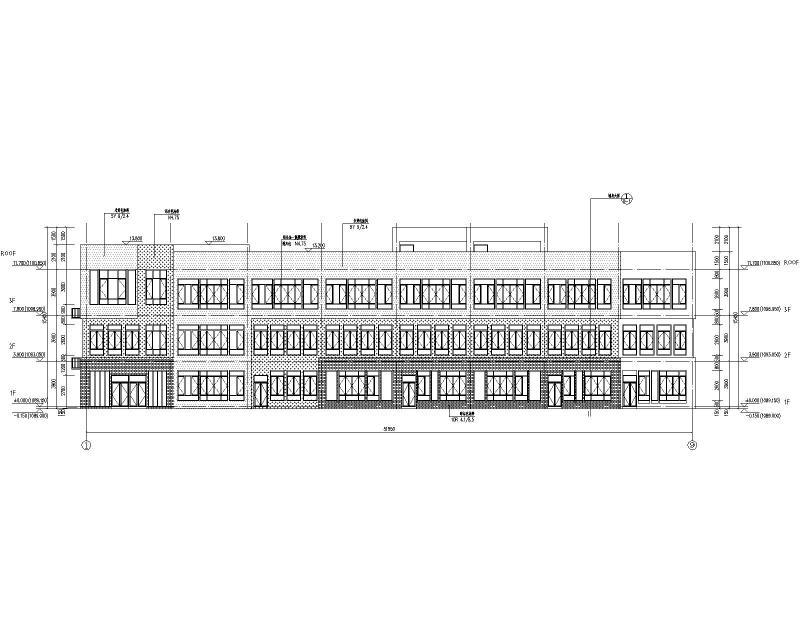

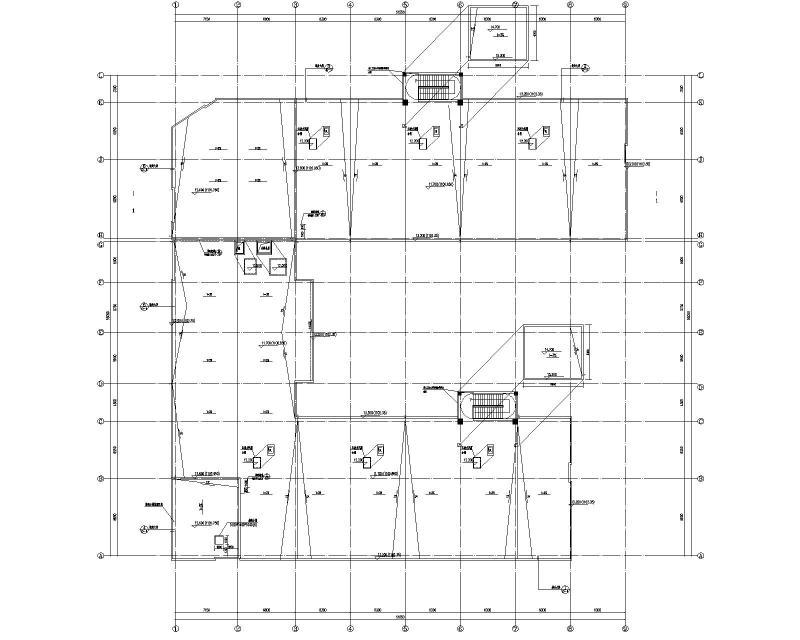

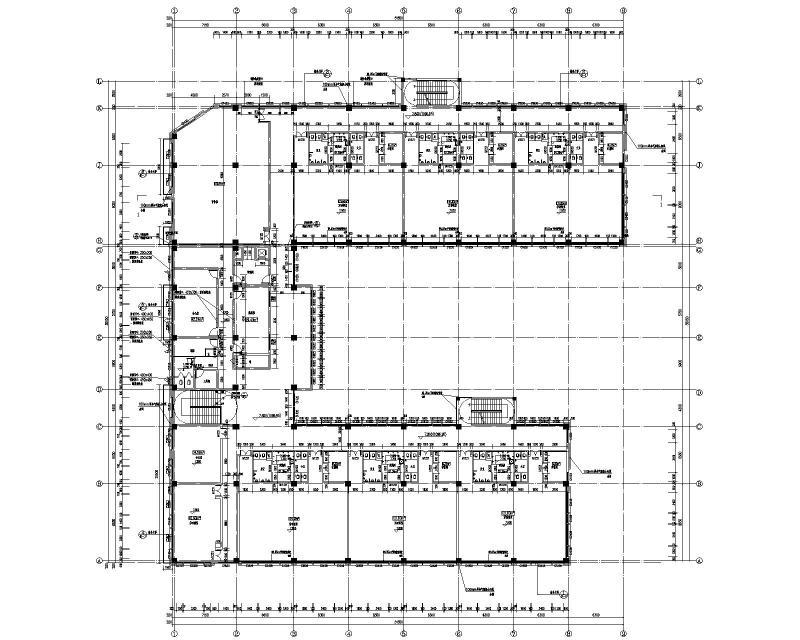

[贵州]地块住宅项目建筑方案设计施工图，
图纸资料丰富。
设计依据：设计合同和建设方提供的设计任务书、实测1:500红线图及其他工程设计基础资料。甲方向乙方提交的有关基础资料，《建设用地规划许可证》、附件及附图，贵州省贵阳市规划局核发的方案许可批复。用地周边市政基础资料。甲方向乙方提供政府批文、相关政府部门审批意见。甲乙双方研讨磋商所形成和制定的相关技术标准，技术定案图纸和文件。
该资料范围为建筑、结构、给排水、电气、暖通专业及总平面设计。
该项目室外景观(包括大门、围墙、景观挡墙、垃极收集点等)挡墙和室内二次装修由甲方另行委托设计。
高程定位系统:甲方提供的地形图所示高程系统。
水平定位系统:甲方提供的用地界址点定位坐标系统。
建筑物在总平面上的定位坐标为轴线交点坐标，施工时应全面放线，以确保建筑物之间及建筑物与道路之间等的间距准确无误。若现场发现图中所示坐标和尺寸与实际情况有出入时，应及时通知设计人员进行研究处理。
