土钉及护坡桩基坑支护施工图纸设计cad平面图

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为 土钉及护坡桩基坑支护施工图设计 ，19张CAD图

一、设计说明

根据项目总平及基坑开挖图,该项目一、二层地下室基坑开挖深度为4.0~10.0m。

该项目采用管井进行基坑疏干降水,在基坑周边布置降水井,降水井布置原则应考虑布置于距离基坑上口开挖线1.0m以外,该项目JS1-JS13降水井间距约25m;降水井总数为13口,降水井平面定位在满足井间距不作大幅调整的前提下可根据现场实际情况进行适当调整。

降水井深度均为20.0m。降水井井径600mm,井管直径300mm。降水井井位偏差%%p100mm,成井直径偏差 50mm,垂直度偏差小于1%。井管下放至孔中应居中,周边填入的滤石规格符合设计要求,应完全填满井管外壁与孔壁之间空隙,洗井过程中滤石下沉后应及时补填。

该项目基坑支护体系位移监测总布设11个监测点,监测点间距约30m,以确保基坑施工对临边建筑物的安全。

二、相关图片

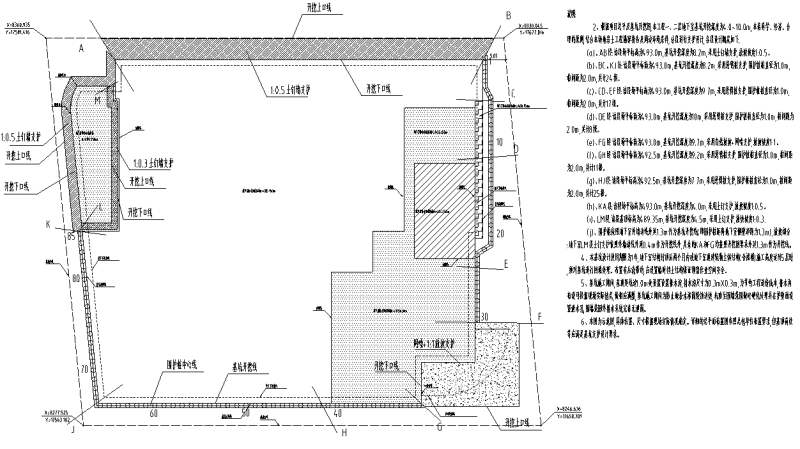

基坑支护平面图设计

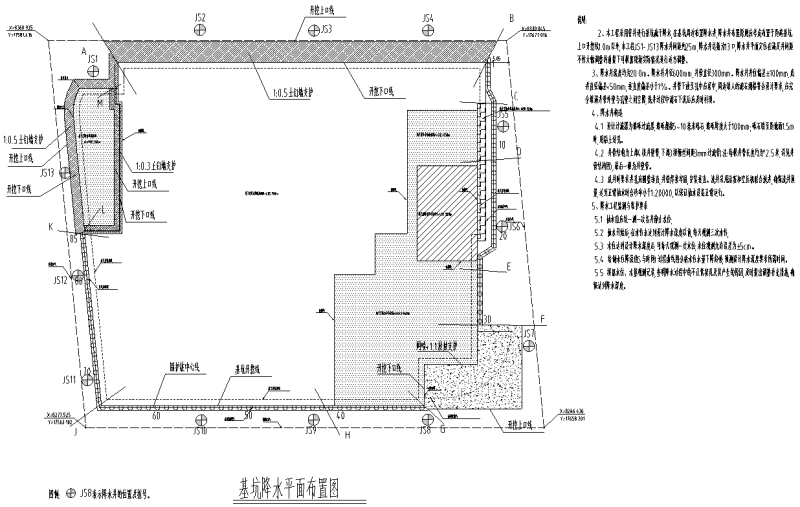

基坑降水平面图布置

基坑监测平面图布置

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
