轻钢结构中学体育场看台挑棚结构建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：6张
• 设计年代：近代

附件详情

该项目湖南某中学体育场雨篷项目，正放四角锥螺栓球节点网架结构，抗震设防烈度为7度。

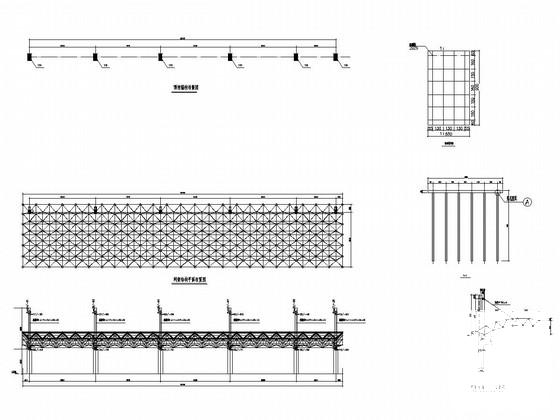

该资料包含：结构设计总说明，网架结构 平面布置图 ，网架安装图，网架檩条、屋面板布置图，网架计算简图，网架球加工示意图，网架配料单、 支座详图等共计6张图。
分享投稿时间：近几年11月。

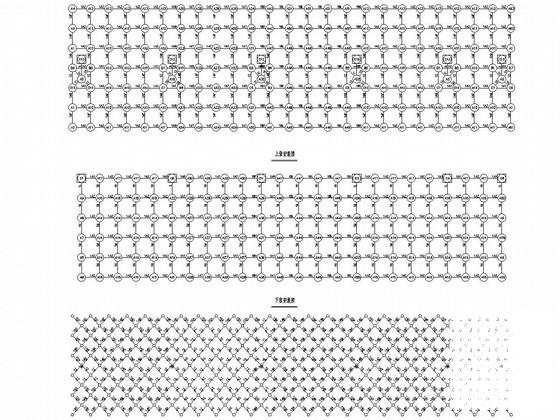

网架安装图

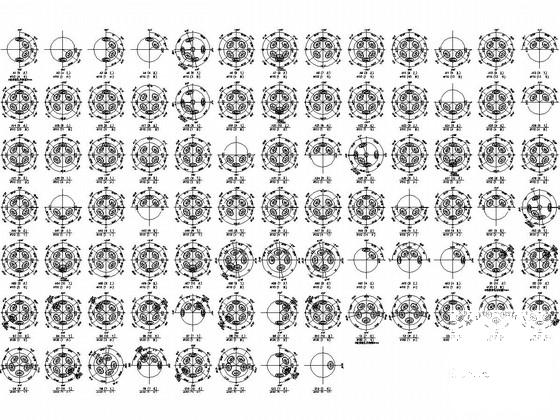

网架球加工示意图

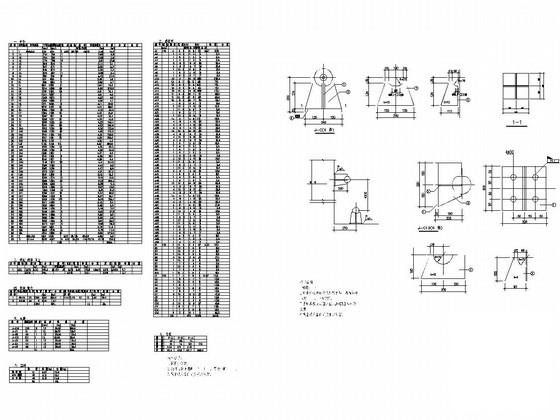

网架配料单、 支座详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
