听海轩建设项目听海轩电气室外cad平面图

[复制链接]

0

主题

0

帖子

376

积分

超级版主

Rank: 8Rank: 8

积分
376
发表于 2021-11-4 21:33:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:江苏
该附件为江苏某办公楼项目室外 电气施工图
电井大样图 线路管径表.png

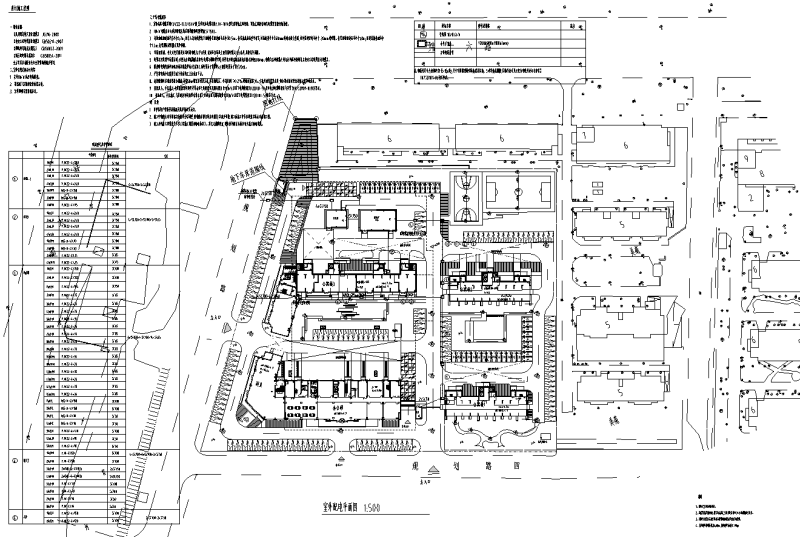

室外配电平面图
室外配电平面图

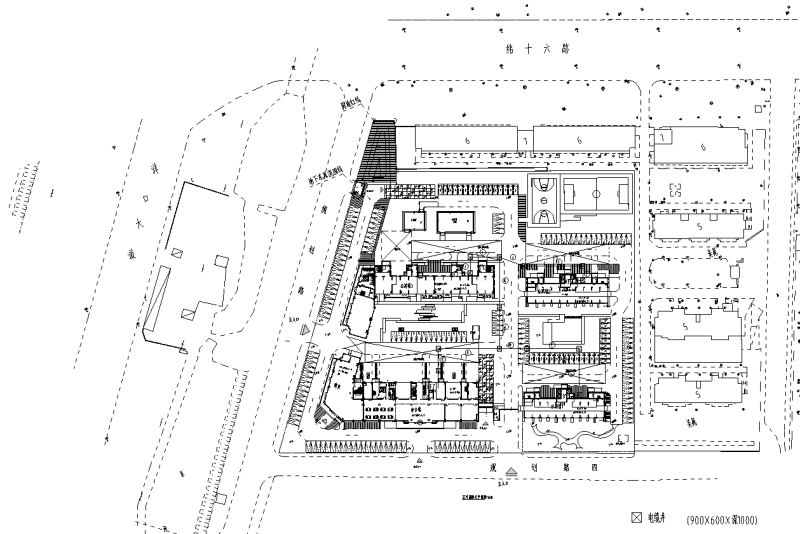

室外消防平面图
室外消防平面图

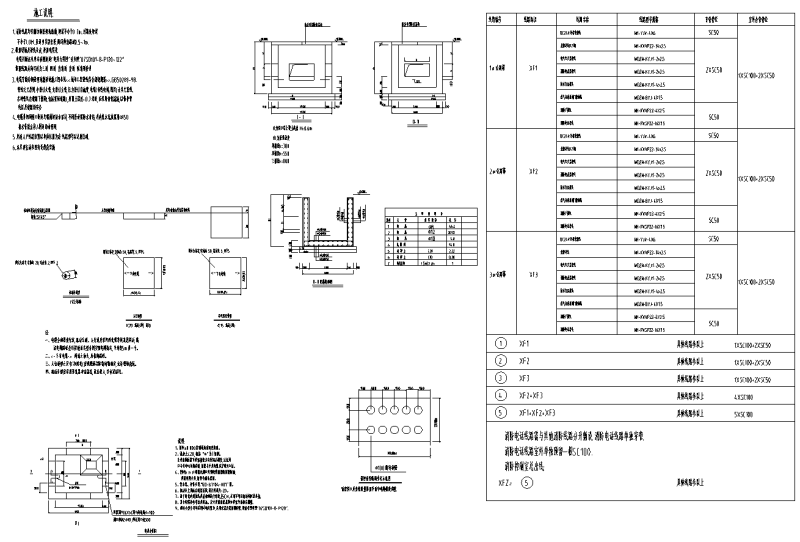

电井大样图 线路管径表
电井大样图 线路管径表
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdc0ds12feccsdss.rar

1.91 MB

下载  售价: 100 积分    赚积分
