位置：重庆
-
设计年代：近代
-
使用性：过水桥
-
跨径大小和多跨总长：29m
-
行车道位置：上承式桥
-
承重构件受力情况：拱桥
-
使用年限：永久性桥
-
材料类型：圬工桥
该附件为：
增大截面法实腹式圬工板拱桥加固施工图2019
，格式为dwg，同类工程可下载参考。
一、项目概要：
-
该桥全长 29.3m，跨径组合 1×19m，桥面全宽为 7.4m，横向布置为 0.5m（防撞墙） 6.4m（行车道） 0.5m（防撞墙）。该桥上部结构为实腹式圬工板拱，拱圈已采用增大截面法加固，原拱圈厚 60cm，新加固拱圈厚 40cm，矢高 4.8m；下部结构为重力式圬工桥台；桥面为水泥混凝土铺装，未设伸缩缝。
-
根据业主提供的相关资料可知，该桥建于 1998 年，设计荷载为汽车-15 级。该桥始建于1998年，随着使用年限的增加，该桥桥梁结构已出现不同程度的病害情况。根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对石沟桥技术状况进行评定。石沟桥全桥技术状况评分 Dr为73.75 ，技术状况等级为 3。
二、编制依据：
（1）《公路桥涵设计通用规范》（JTG D60-近代）
（2）《公路圬工桥涵设计规范》（JTG D61-近代）
（3）《公路桥梁加固设计规范》（JTG/T J22-近代）
（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)
（5）《混凝土结构设计规范》（GB 50010-近代）
（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）
（7）《公路交通安全设施设计规范》（JTG D81-2017）

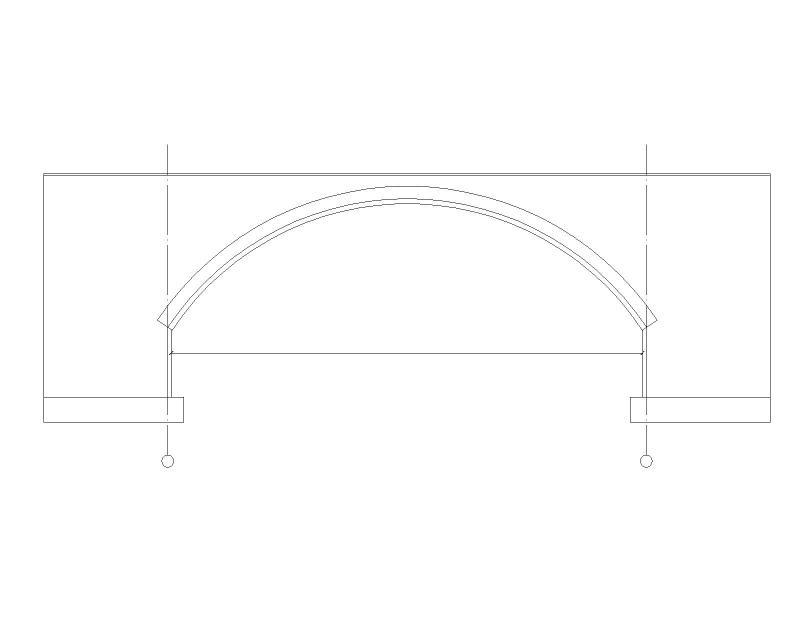

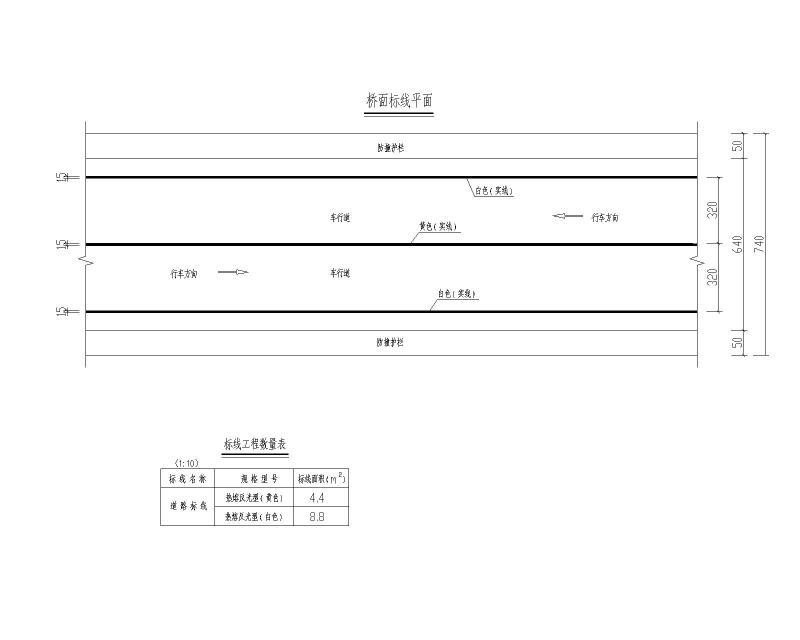

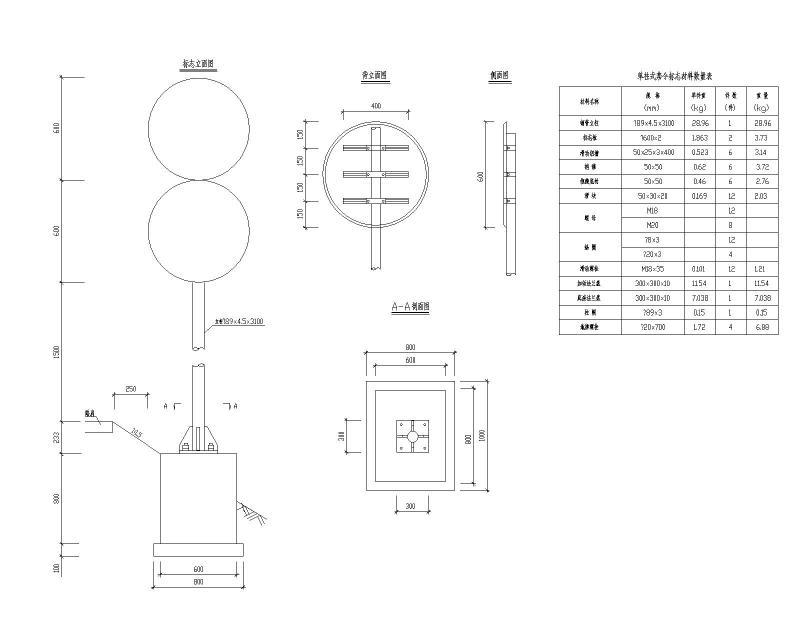

三、相关图片：
