橄榄球形采光屋盖结构CAD施工图纸(轻钢结构)(屋面檩条)

[复制链接]

0

主题

0

帖子

1518

积分

超级版主

Rank: 8Rank: 8

积分
1518
发表于 2020-2-23 21:23:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:酒店
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:5张

附件详情

该资料为酒店采光屋盖,结构类型为:轻钢结构。
该资料包含:
结构设计总说明、屋面构件布置图、钢梁GL立面图、屋面檩条布置图共5张图纸。

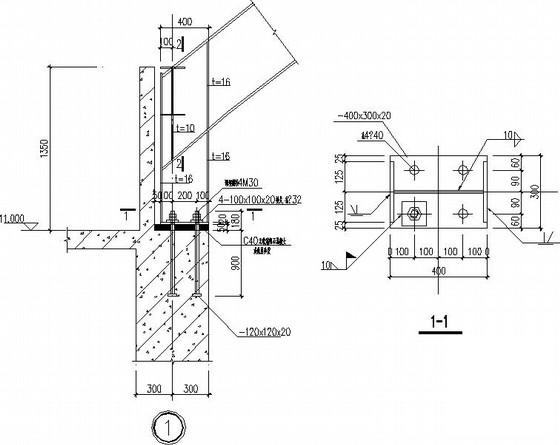

轻钢屋面结构施工图 - 1
第 1 张图

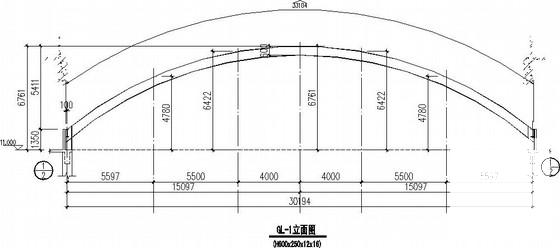

轻钢屋面结构施工图 - 2
第 2 张图

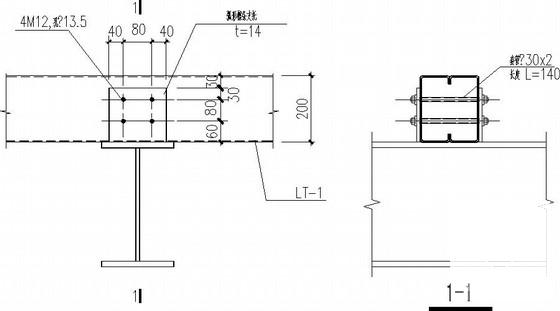

轻钢屋面结构施工图 - 3
第 3 张图

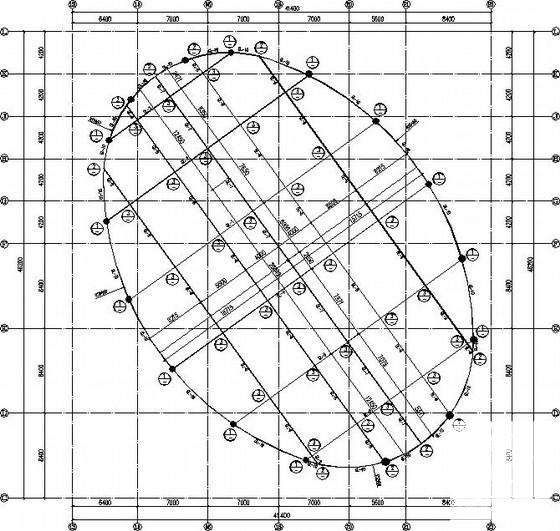

轻钢屋面结构施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-23 21:23:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfccw1ed2ff2e2ss1c.zip

339.13 KB

下载  售价: 100 积分    赚积分
