公园栈桥边坡分级开挖支挡设计施工图cad剖面图

[复制链接]

0

主题

0

帖子

2054

积分

超级版主

Rank: 8Rank: 8

积分
2054
发表于 2021-11-6 13:43:20 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该附件为: 公园栈桥边坡分级开挖支挡设计施工图最新 ,格式为Word CAD,。
一、项目概要:
  1. 拟建建筑物主要为3层xx花园游客服务中心,1-3层公共厕所及售票房等,构筑物主要为步行道、公共廊架、高空栈桥等。
  2. 该资料为xx花园——栈桥入口建筑(南、北)及兰花馆边坡栈桥入口建筑(南、北)部分,边坡分级开挖分级支挡,坡底标高为48.70~52.00m,边坡支护长度约90m,围蔽面积约为671m2,边坡开挖高度0~16.35m。
  3. 该项目边坡坡顶设置截水沟,各级平台设置平台排水沟,坡面设置纵向排水沟,汇入坡脚排水沟,最终接入市政排水系统。
二、主要设计参数:
①设计工况:
自重:K≥1.3~1.4(Ⅰ级)(DZ/T 0219-2006)
②校核工况:
自重 地震 地下水:K≥1.10~1.15(Ⅰ级)(DZ/T 0219-2006)
③边坡治理工程等级为一级。
该项目为公园南入口,套用民用及公用建筑的娱乐场所项目类型,由于其规划设计日游人容量数约16200人,边坡 地质灾害 危害对象主要是游客、工作人员及建筑物,威胁人数按大于1000人考虑,直接经济损失大于1000万元,破坏后果属于严重级别。
根据《滑坡防治工程勘查规范》(GBT32864-2016)第6.3条规定,边坡危害对象等级为一级。根据《滑坡防治工程设计与施工技术规范》(DZ/T 0219-2006)防治工程分级,确定本次边坡防治工程安全等级为一级。防治工程安全运行年限按50年标准设计,场地抗震设防烈度为7度。
三、相关图片:

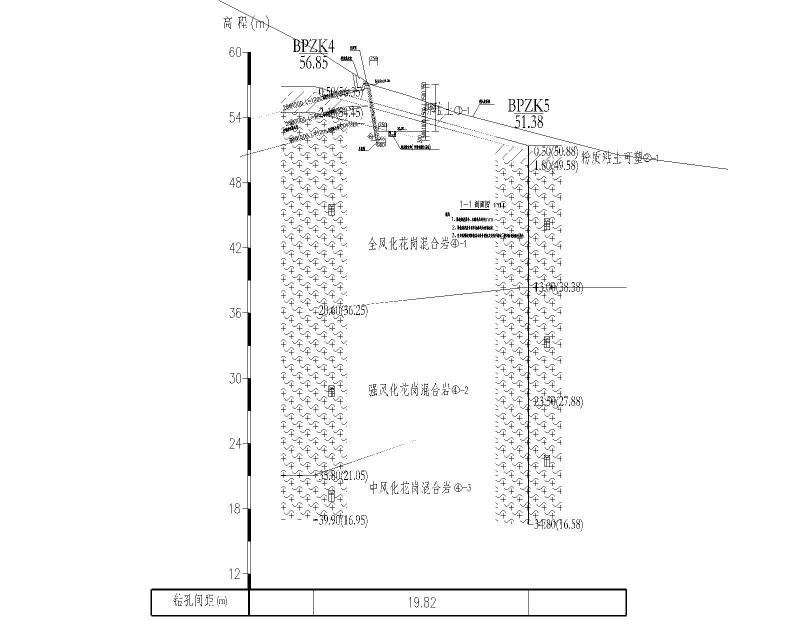

边坡剖面图
边坡剖面图

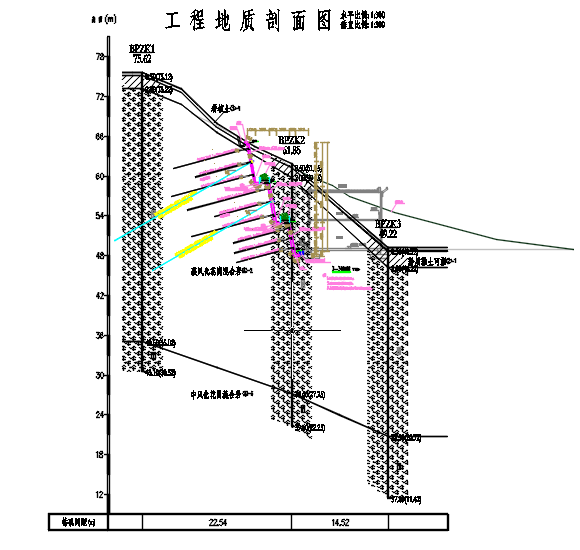

工程地质剖面图
工程地质剖面图

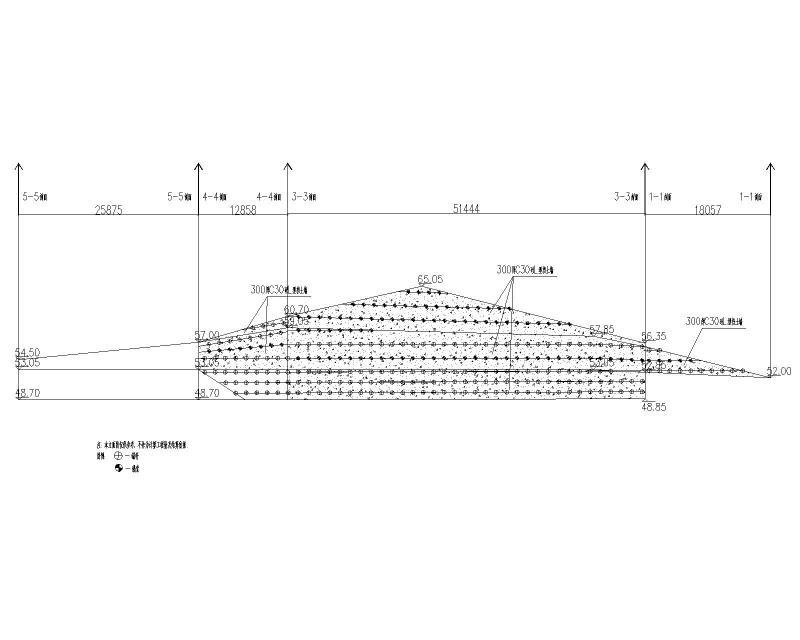

边坡立面图
边坡立面图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099pan1cdc1cfsc0ssce1cd.rar

121.6 MB

下载  售价: 100 积分    赚积分
