体育场钢结构管桁架屋面吊装方案(附场区布置图纸),节点详图

[复制链接]

0

主题

0

帖子

939

积分

超级版主

Rank: 8Rank: 8

积分
939
发表于 2021-11-9 21:41:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 钢建筑设计结构形式:钢桁架
  • 钢结构层数:单层
  • 钢结构施工部位:屋面
  • 钢结构焊接连接方法:手工电弧焊, 高强螺栓连接
  • 钢结构安装方法:整体吊装法, 分条(分块)安装法
  • 钢结构焊缝探伤:超声波
  • 钢结构施工重点、难点:场地狭窄
  • 钢结构施工主要机具:70吨吊车 50吨汽车起重机 25吨汽车起重机
  • 钢结构施工节点详图、示意图:10张以下
  • 钢结构施工 进度计划 :有
  • 钢结构施工 方案编制 时间:近代

附件详情

  • 目 录
  • 第一章 编制目的与依据3
  • 一、编制目的3
  • 二、编制依据3
  • 第二章 项目概要及特点5
  • 一、项目概要5
  • 二、工程特点难点分析5
  • 1、屋面桁架悬挑长度大、形状为异形,安装困难5
  • 2、场地条件较差,施工困难 5
  • 3、次桁架较多,纵横交错6
  • 4、现场焊接节点多,焊接质量要求较高6

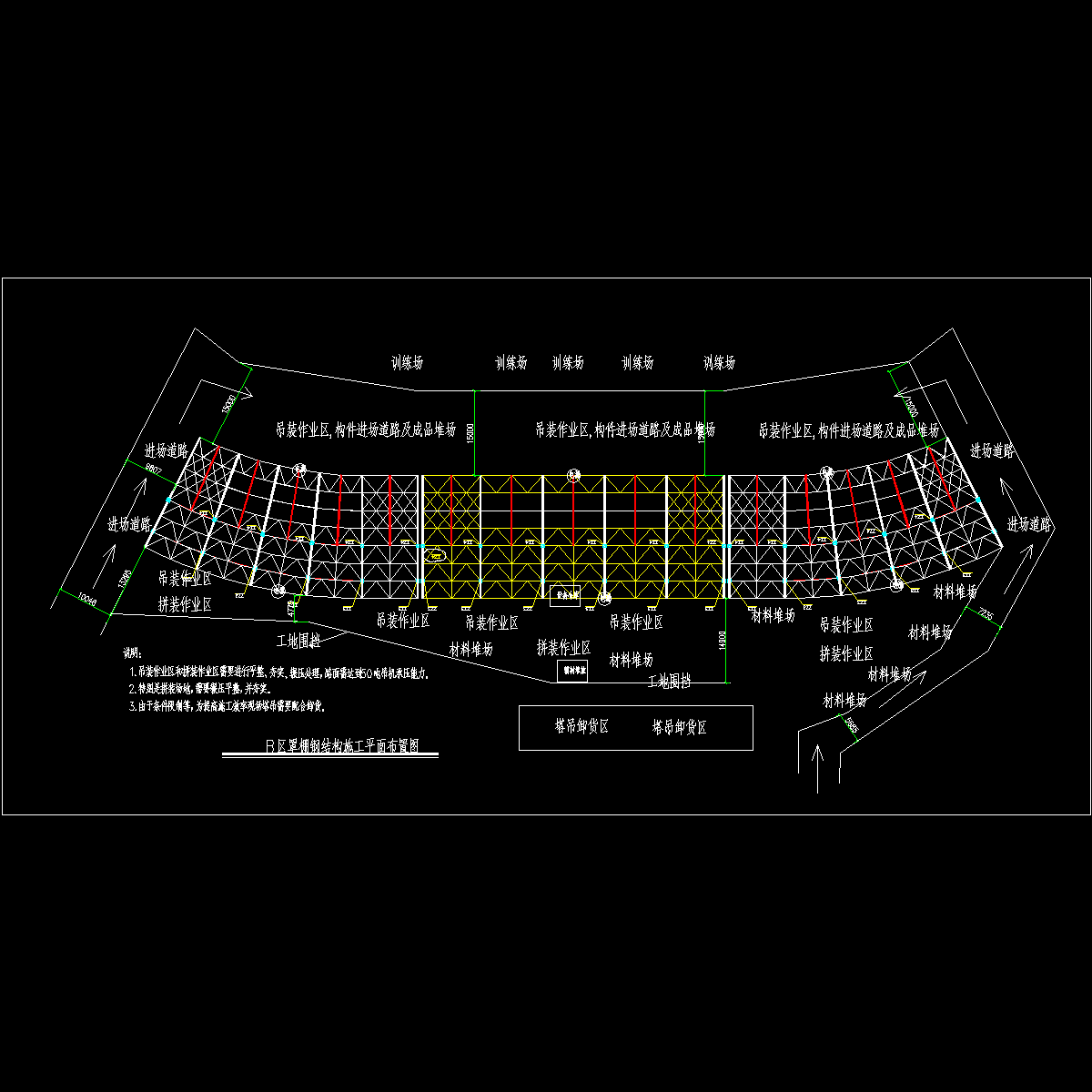

  • 三、现场施工总 平面布置图 6
  • 第三章 施工工艺流程及技术准备7
  • 一、施工工艺流程7
  • 二、技术准备7
  • 三、物资准备7
  • 四、现场劳动力投入计划8
  • 五、现场施工机具、设备投入计划8
  • 1.主要施工机具投入计划8
  • 六、钢构件的预检和复检9
  • 七、轴线、标高的复核10
  • 八、构件标识和构件表面的清理10
  • 九、材料准备10
  • 第四章 桁架拼装方案11
  • 一、拼装胎具设置11
  • 1、技术要求11
  • 2、拼装胎架的布置16
  • 二、拼装工艺17
  • 1、绑扎就位17
  • 2、校正、临时固定17
  • 3、焊接17
  • 三、拼装精度控制18
  • 1、拼装控制项目及检验标准 18
  • 2、拼装构件测量放线和控制 18
  • 四、拼装精度保证措施19
  • 1、主要措施19
  • 2、具体措施19
  • 五、拼装焊接工艺20
  • 第五章 桁架吊装方案23
  • 一、桁架吊装思路23
  • 1、A区屋面桁架的基本情况23
  • 2、B区屋面桁架的基本情况23
  • 3、吊装原则23
  • 4、吊装设备23
  • 4、吊装顺序27
  • 6、桁架吊具30
  • 二、桁架的吊装30
  • 1.1 桁架吊装示意图30
  • 三、桁架吊装的安全设施32
  • 1、主桁架临时固定32
  • 3、安全绳、生命线设置33
  • 四、脚手架搭设要求及现场配合事项33
  • 五、钢结构施工质量标准33
  • 第六章 工程实施的各项保证措施及承诺34
  • 一、安全生产保证措施及承诺34
  • 1、安全管理保证体系34
  • 2、施工安全管理保证措施35
  • 3、安全生产承诺36
  • 二、文明施工保证措施及承诺36
  • 1、文明施工保证措施36
  • 2、文明施工承诺38
  • 三、质量保证措施及违约责任承诺38
  • 1、质量保证措施38
  • 2、质量违约责任承诺43
  • 四、工期保证措施及保证承诺43
  • 1、工期保证措施43
  • 2.雨季施工措施43
  • 3、工期保证承诺44
  • 五、保修期的服务承诺44
  • 六、工程总施工进度计划45

附件详情

[项目概要] 此方案为体育场A、B区钢结构罩棚,罩棚结构采用管桁架,主桁架及次桁架均采用圆钢管,管桁架节点一部分为相贯焊接节点,一部分为暗节点板加强的相贯焊焊接节点。A、B区主桁架数量均为18榀,B区桁架顶部标高为17.9米,底部标高为5.7米;A区桁架顶部标高为26.9米,底部标高为5.7米。 ...... [工程特点] 1、屋面桁架悬挑长度大、形状为异形,安装困难
屋面钢管桁架结构最大悬挑长度为21.8米,总长超过46米,主桁架最重为10吨,悬挑一侧为9.4米,一侧为21.8米,根据场地条件吊车只能站位于21.8米一侧进行吊装,则吊距较远,现场拼接及吊装存在较大安装难度。
2、场地条件较差,施工困难:体育场内土质条件较差,为一池塘回填,施工困难。
3、次桁架较多,纵横交错:该项目A区次桁架每档为21榀,且平面桁架与垂直桁架交错,安装难度大。
4、现场焊接节点多,焊接质量要求较高:现场所有节点除销轴连接外均为焊接,且散件数量较多,增加相应的焊接量
......
[吊装方案]
桁架吊装方法一般分为两种:一种为地面拼装整榀吊装;一种为高空散拼或高空分段拼装。基于该项目的实际情况,对于B区,我们采用第一种安装方法,即桁架在地面整体拼装完成后,使用大型吊机一次性吊装到位;对于A区由于场地比较复杂,整榀吊装相对难度比较大,施工配合事项多,我们采用高空分段拼装,顶部以下桁架在现场拼装完成后吊装,顶部桁架在现场进行两平行榀一拼装的方式进行,以减少高空焊接作业量。
.......
[桁架拼装方案]
架在满足运输的条件下,制作成各个小拼装单元,然后再到现场进行总拼;
桁架拼装的原则是:能够在工厂制作时拼装,满足运输的桁架,一定确保在工厂进行小拼;能够在地面进行拼装的桁架,一定确保在地面进行拼装。
......
