住宅模板平面布置图纸(86系列拼装式全钢大模板)

[复制链接]

0

主题

0

帖子

1419

积分

超级版主

Rank: 8Rank: 8

积分
1419
发表于 2021-11-9 22:04:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

根据该项目结构的特点,选用86系列拼装式全钢大模板,该模板由1500mm为主的单元模板通过M16标准螺栓和专用连接件和横背愣(主龙骨)组拼而成。面板选用6mm原平板,边框采用8#槽钢,竖肋全为8#槽钢,间距300mm左右。横背愣采用成对的10#槽钢,横向通长且纵向设置三道,纵向间隔900~1200mm,相应的三排穿墙螺栓横向间距不超过1200mm。

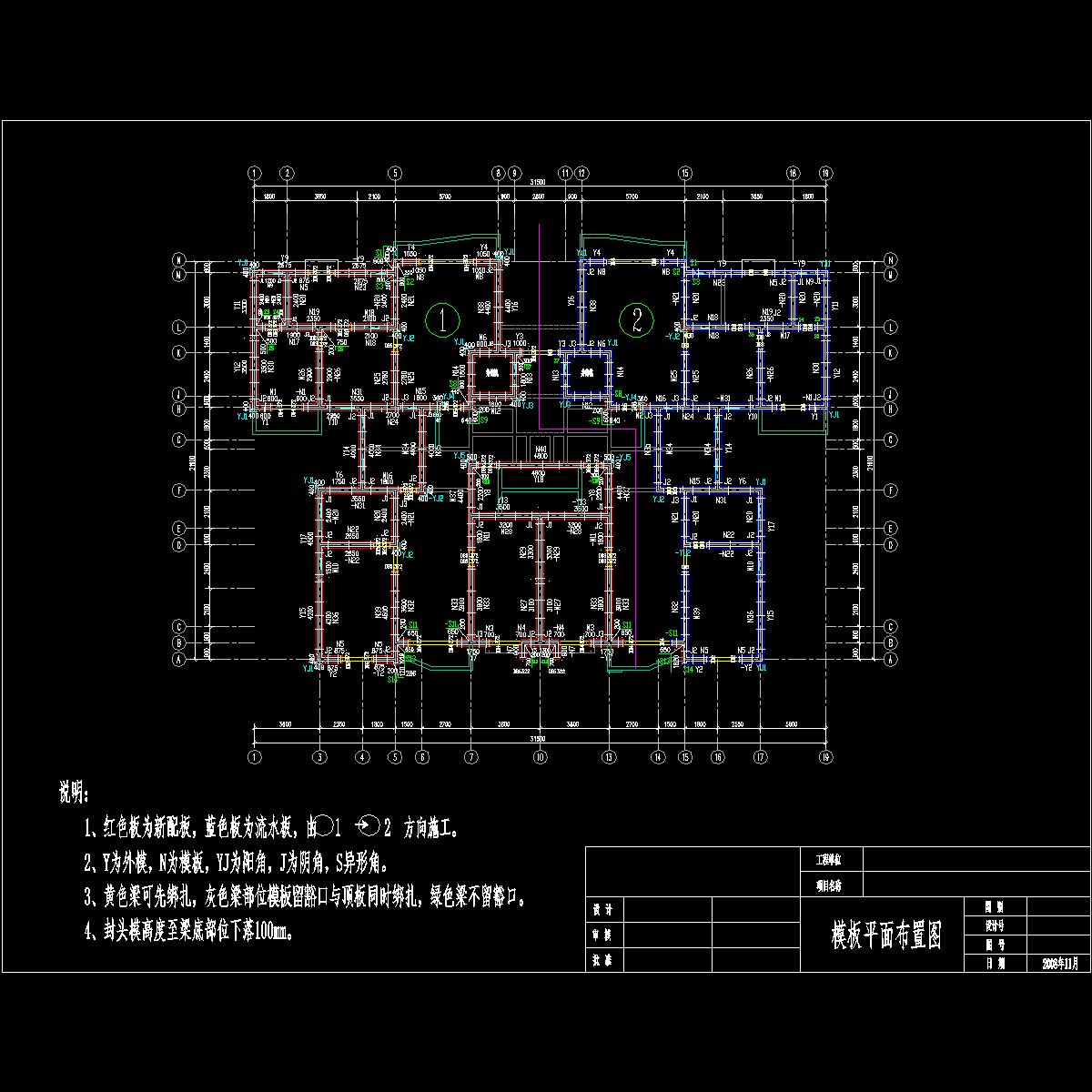

住宅模板平面布置图纸(86系列拼装式全钢大模板)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
