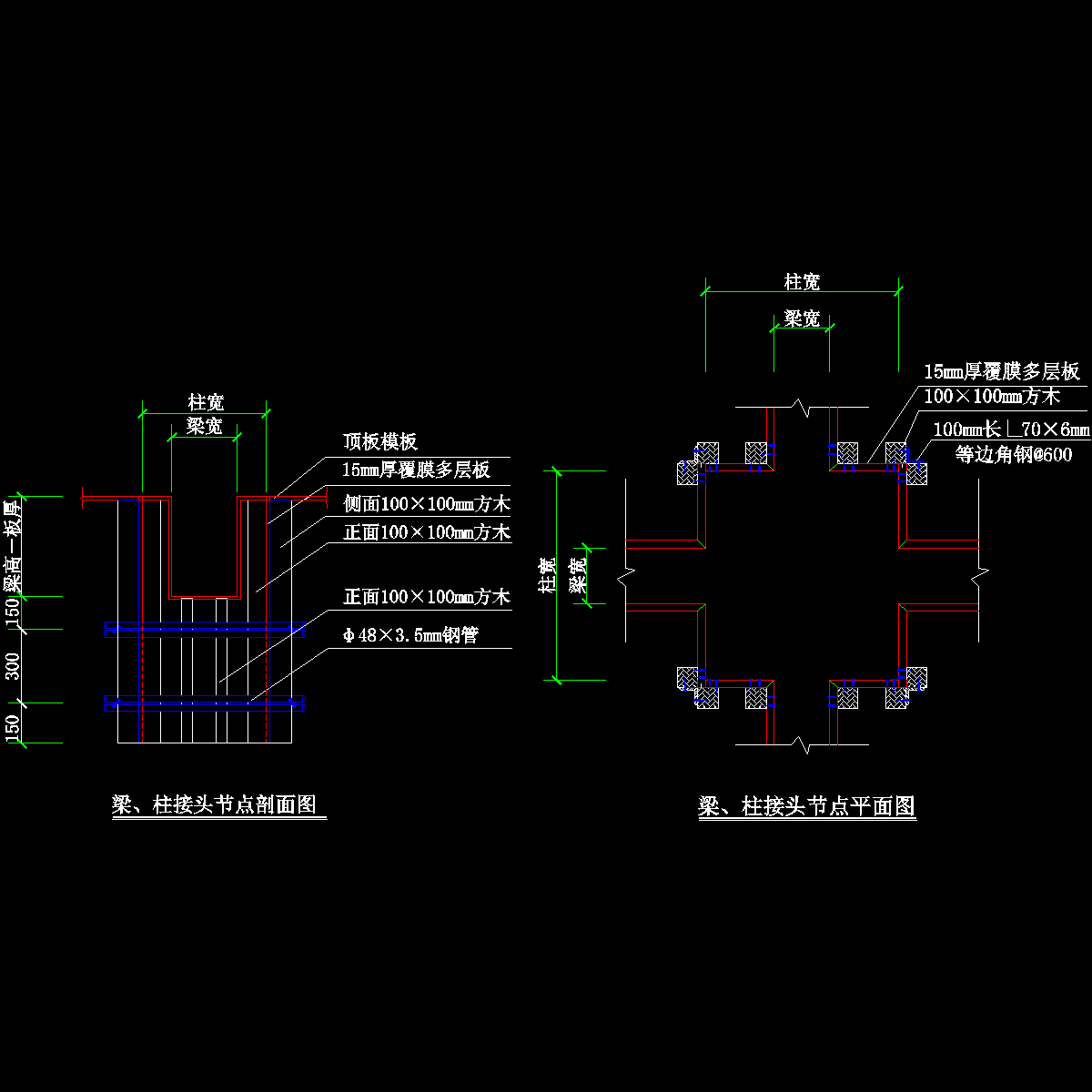

梁模板底模、侧模面板均为1５厚多层板，背楞为50×100mm的方木。梁底模次龙骨间距为200mm，主龙骨为Φ48钢管@600mm；梁侧模背楞为50×100mm的方木@200mm，外竖楞采用Φ48钢管@600mm，外竖楞上部设一道通长水平杆，用钢管及扣件斜顶在梁底主龙骨上的水平杆上@900mm。外竖楞均用扣件和架子锁紧以固定模板下口。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
