商业广场卸料平台施工方案(节点详图纸)

[复制链接]

0

主题

0

帖子

1346

积分

超级版主

Rank: 8Rank: 8

积分
1346
发表于 2021-11-11 21:26:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 1、 编制依据
  • 2、 项目概要
  • 3、 卸料平台设计
  • 4、 材料要求
  • 5、 质量要求
  • 6、 卸料平台搭设
  • 7、 卸料平台拆除
  • 8、 使用与维护
  • 9、 操作平台安全要求
  • 10、 其他要求
  • 11、 计算书

附件详情

该项目总建筑面积约 65.15 万平方米。购物中心地上5层、局部6层,5A写字楼地上19层, B座写字楼地上16层,1-8#住宅楼地上33层、7#楼局部26层,9#商务酒店地上8层,室外步行街及商铺地上2层。地下二层为车库、人防设施,局部设夹层。A、B、C区设汽车坡道,之间设通道连接。 卸料平台设计:主体结构施工阶段,除1#、2#、6#~8#住宅楼每栋楼设置卸料平台2个,其他塔楼每栋各设置1个卸料平台,放置位置见附图1~14:各栋卸料平台平面位置图,卸料平台周转使用。使用时间为各个主楼3层以上的结构施工全过程。 卸料平台技术要求:卸料平台外挑长为6000mm,宽为2800mm(仅C区7号楼宽为2200mm)。共设二道主梁及六道次梁。主梁与次梁间须采用角焊,焊缝高度6~8mm。平台允许堆载荷载2kN/m2(即200kg/m2)。钢丝绳隔层与框架梁连接,每侧设两钢丝绳,钢丝绳与挑梁连接处采用φ20吊环,吊环共4个,两根主梁上各2个,2个吊环距离主梁悬挑边缘分别为1000mm、2000mm,并且全部满焊于主梁槽钢上。卸料平台安装时,若施工时此部位有外架,则外架钢管应断掉一根,在此部位搭设剪刀撑。 钢材采用Q235热扎钢,焊条采用E43型,焊缝等级为3级,采用200~300mm×50mm脚手板及100×100木方。 卸料平台满铺50厚脚手板,卸料平台外侧为钢管栏杆,栏杆立管套在与主梁焊接的Φ25钢筋上,钢筋长度为200mm,立管高度为1500mm,立管间距为1000mm。栏杆外满挂15厚木夹板。 卸料平台承载试验及合格验收:卸料平台加工制作完毕后,由项目部的安全员、 技术员 检查验收,其步骤如下:首先应检查各个焊点的焊缝质量、特别是四个吊环的焊缝质量,严格按照卸料平台加工制作的要求查看。焊缝 质量验收 合格后,方可进行吊环承载试验。先用钢丝绳挂在四角的吊环上,用塔吊缓缓吊起,距地面50cm高度处停止,仔细查看角点处吊环焊缝有无变形,如存在变形要返修措施重新施焊。在卸料平台每次周转之前,也要按上述方式检查吊环及其焊缝有无变形,以防止存在损伤变形和疲劳变形。
附CAD图较多
…………
共12页,。

商业广场卸料平台施工方案(节点详图纸)

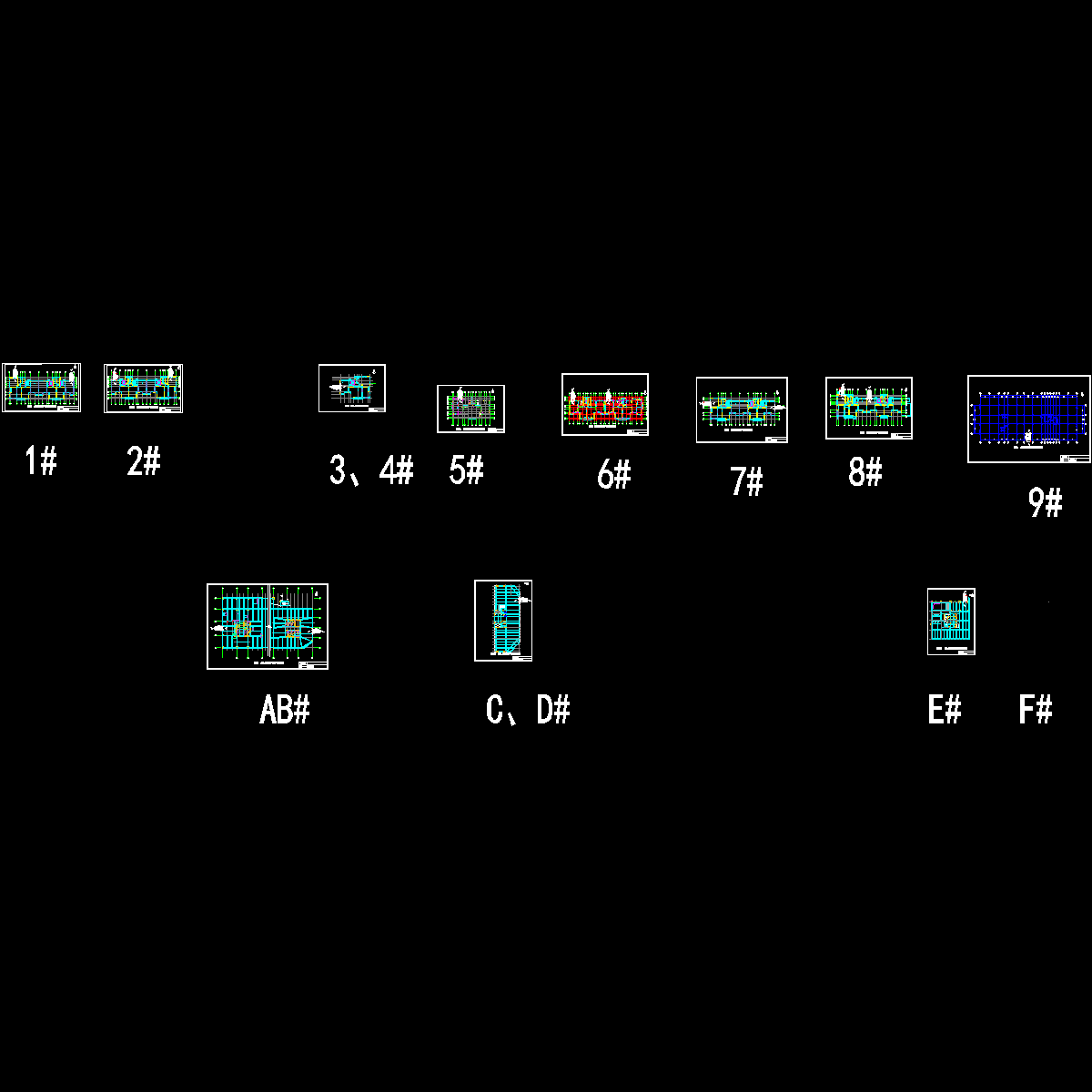

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww2d0d2fwdc2e00.rar

17.44 MB

下载  售价: 100 积分    赚积分
