小高层大厦塔吊施工方案（中建）,立面图

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.编制依据2
• 2.项目概要2
• 3.塔吊的选型及其性能介绍2
• 3.1.塔吊选用的说明2
• 3.2.塔吊的起重性能介绍（吊物重量包含铁扁担、卸扣、钢丝绳重量）3
• 3.2.1.H3/36B塔吊3
• 3.2.2.HK7027塔吊4
• 3.2.3.HK7030塔吊4
• 3.3.塔吊的自由高度及锚固点布置4
• 4.塔吊布置状况5
• 4.1.塔吊基础及塔吊中心的具体定位说明5
• 4.2.塔间中心水平距离5
• 4.3.塔间交叉作业区域6
• 4.4.塔吊的主作业区的划分6
• 4.5.塔吊的旋转方向和角度6
• 5.塔吊的安装及顶升7
• 5.1.塔吊的初次安装高度(详见塔吊初次安装完毕立面图)7
• 5.2.塔吊的顶升及附着8
• 6.安全保证措施14
• 6.1.设立群塔安全作业管理组织机构14
• 6.2.人员职责15
• 6.2.1.常务经理职责15
• 6.2.2.生产负责人职责15
• 6.2.3.安全总监职责16
• 6.2.4.机电负责人及 机电工程 师职责：16
• 6.2.5.塔司职责16
• 6.2.6.信号工职责17
• 6.3.群塔作业管理制度17
• 6.3.1.塔吊作业人员应持合格有效证件上岗，无证人员不得从事塔吊作业17
• 6.3.2.塔吊作业人员必须严格遵守“安全操作规程”和“十不吊”准则17
• 6.4.针对该项目群塔作业的安全措施19
• 6.4.1.使用过程中应遵循“五让”规定19
• 6.5.应急救援预案20
• 6.5.1.成立应急救援指挥小组指挥机构20
• 6.5.2.应急救援指挥小组职责20
• 6.5.3.安全事故应急救援措施20
• 6.5.4.突发事件处理后的责任追究、奖励制度21
• 7.附件21

附件详情

整个工程地上11层，用于通信机房和办公用房；地下部分共两层，地下二层战时为六级人防，平时为机械汽车库和设备机房，地下一层为电信营业大厅、设备机房。工程总建筑面积96518m2，南北长136.6m，东西宽83.6m，建筑总高度56.35m。基坑开挖深度为14.77m。 考虑钢结构单件构件重量可能不低于3t，故选用H3/36B、HK7027型塔吊各1台，HK7030型塔吊2台。经最终确定，该项目安装4台塔吊，其中1＃塔为H3/36B型，2＃塔为HK7027型，3、4#塔为HK7030型。考虑现场实际情况，尽量减少塔吊交叉作业区域，起重臂安装长度均为60m。 …… 5.2塔吊的顶升及附着 塔吊顶升分6次进行：
第一次顶升及附着：
此次只顶升4＃塔，顶升9个标准节。此时4＃塔为最高塔，共有标准节14个，吊钩对±0高度为38.1m。因此塔刚好为自由高度，故不需做附着。
第二次顶升及附着：
四台塔均顶升3节，顶升先后顺序为4＃、1＃、2＃、3＃。此时高塔臂端与低塔拉杆之间的垂直距离与第一次顶升完毕后未发生变化，所以仍然符合规定要求的最小间距。
第三次顶升及附着：
四台塔均顶升4节，顶升先后顺序为4＃、1＃、2＃、3＃。此时高塔臂端与低塔拉杆之间的垂直距离仍未发生变化，符合规定要求的最小间距。
第四次顶升及附着：
四台塔均顶升3节，顶升先后顺序为4＃、1＃、2＃、3＃。此时高塔臂端与低塔拉杆之间的垂直距离仍未发生变化，符合规定要求的最小间距。
……
21页，。

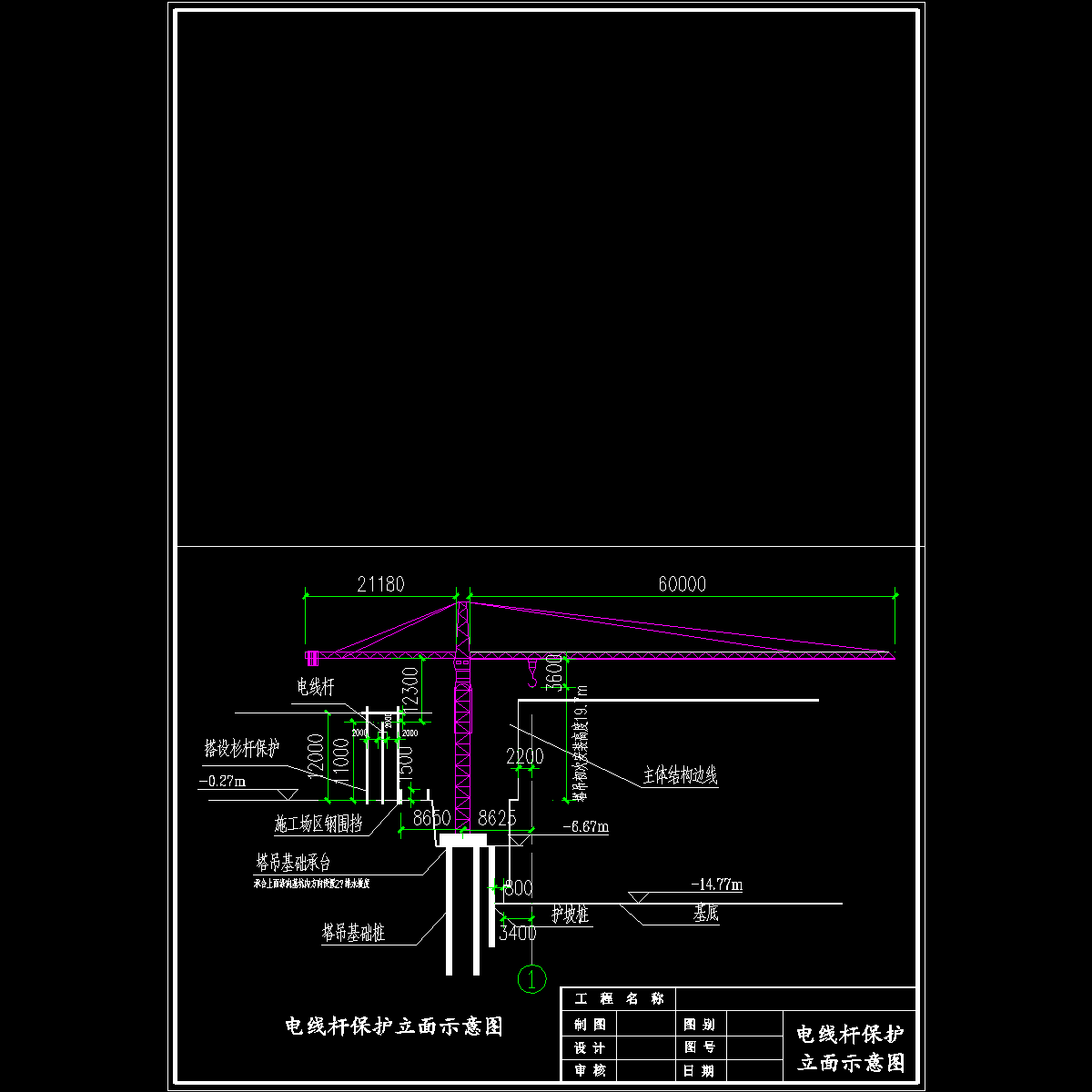

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
