柱模板安装示意图纸（定型钢大模板)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

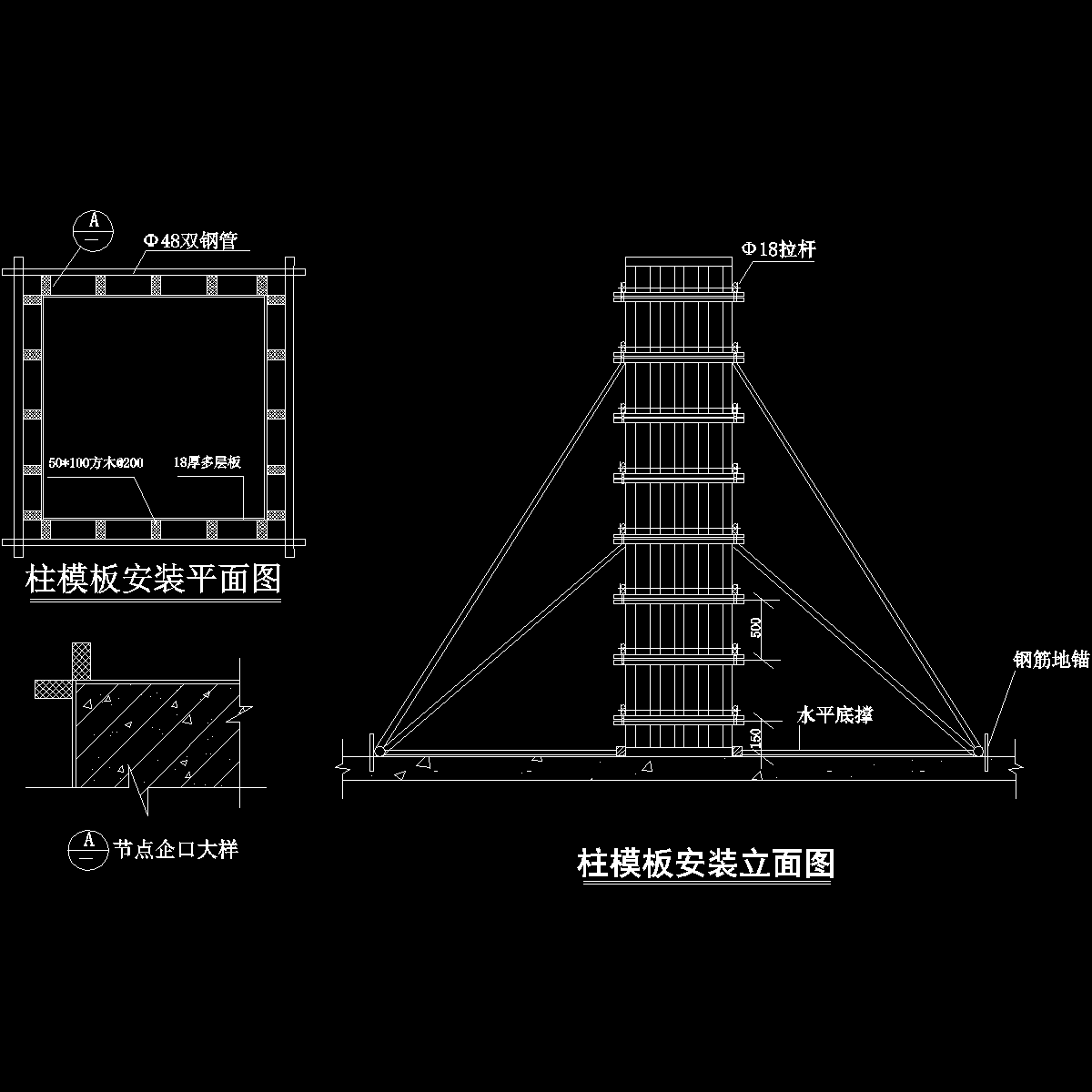

800mmx800mm的柱子采用定型钢大模板，其余柱子采用18mm厚覆膜多层板，内侧竖向背楞使用50×100mm方木，间距小于等于200mm。其加固方法：底部四边均架设锁口方木，锁口方木与预先下设的地脚钢筋通过钢管顶牢。柱箍使用双Ф48钢管及Ф18螺栓柱箍，纵向间距小于等于500mm（第一步距地150mm）。该项目柱子截面较大，故在柱中加设Ф18对拉螺栓，对拉螺栓之间的水平间距不超过600mm，竖直方向上随柱箍间距。支撑体系采用钢管的支顶方法：采用φ48钢管，四面连支带拉，每面同一标高处不少于两根斜撑，角度450～600。斜撑钢管与地脚钢筋处的钢管用扣件扣接，用于调整柱子的垂直和平整。柱子钢模板支撑为上中下三道双钢管柱箍，斜撑同木模板柱子。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
