建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.7kN/平方米
-
参考图纸：40张
-
设计年代：近代
该附件为：框架结构综合客运枢纽配套工程施工图40p，格式为CAD版本。
一、简介：
该项目位于广东，总建筑面积约23776.03平米，5层框架结构,地下一层，该项目基础为筏板基础
二、目录
结构设计总说明、混凝土板、梁、柱、剪力墙设计及构造说明、砌体填充墙结构构造说明、基础平面图、基础面~地下室顶板面墙柱配筋图、梁板结构平面布置图、楼板面标高示意图、梁配筋图、板配筋图、车道及大样配筋图、人行地下通道结构平面布置图、出站地下通道结构平面布置图、柱配筋图、结构布置平面图、梯配筋图等

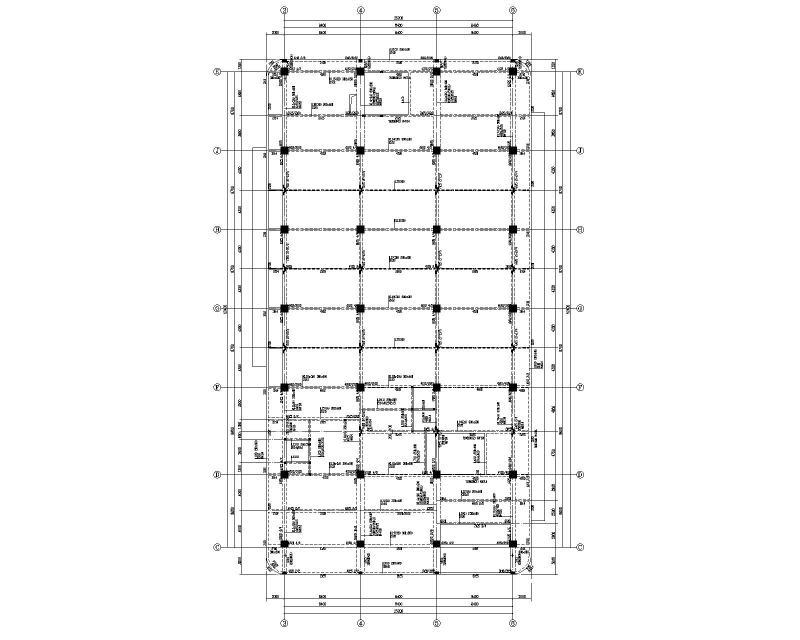

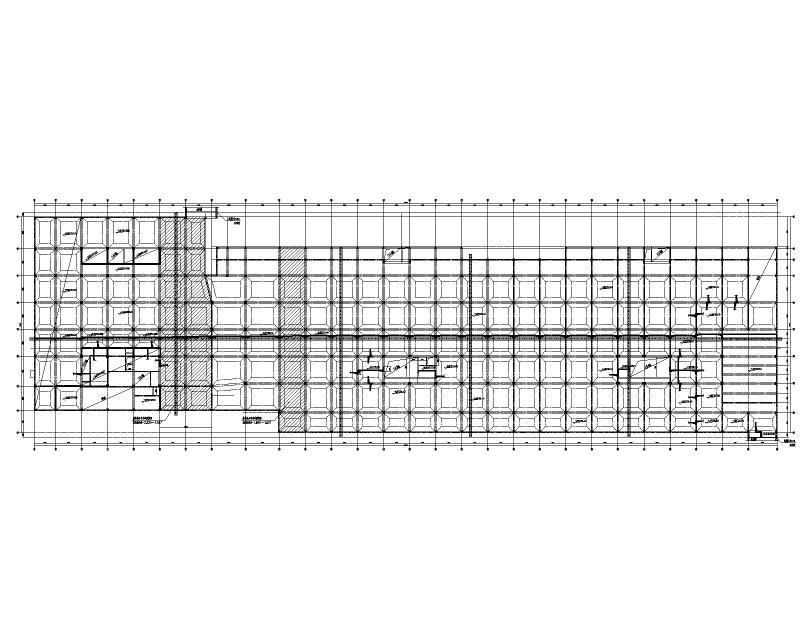

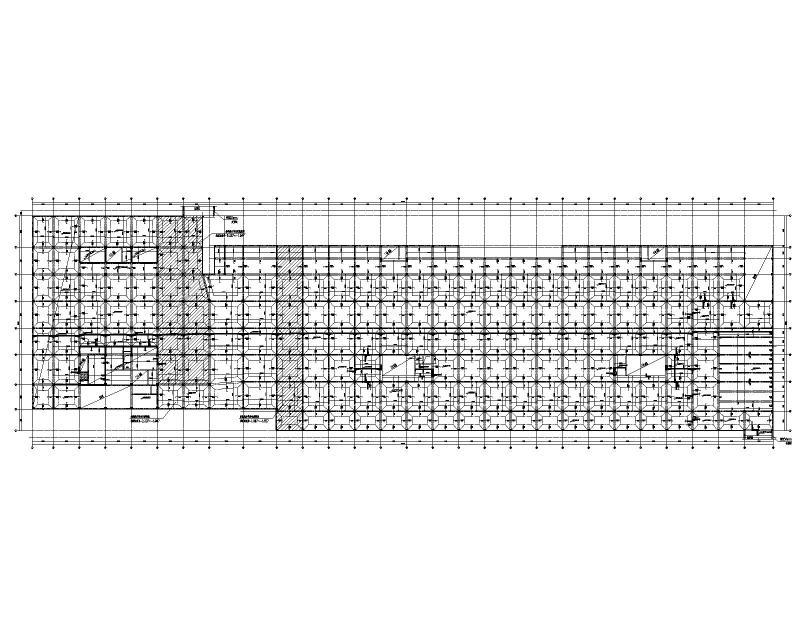

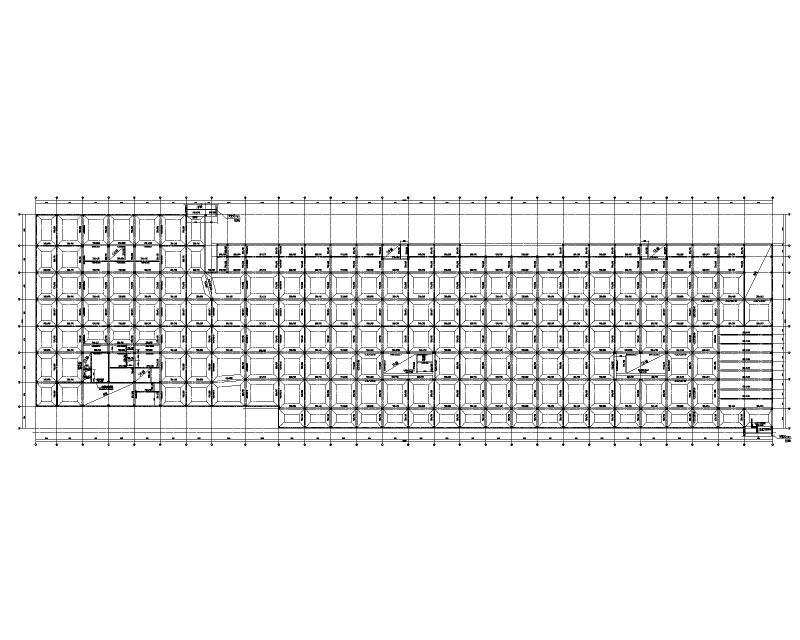

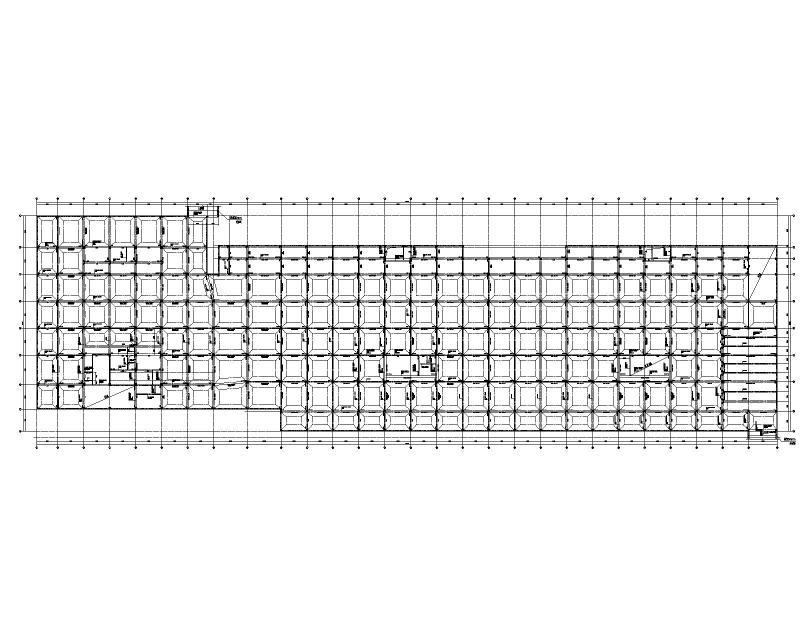

三、相关图片：
