1×8m跨径钢筋砼空心板梁桥危桥整治施工图纸cad

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：16m
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

该附件为： 1×8m跨径钢筋混凝土空心板梁桥危桥整治施工图dwg ，格式为dwg，同类工程可下载参考

一、项目概要：

1. 该桥全长 16m，跨径组合 1×8m，桥面全宽 13.5m，横向布置为 2m（护栏 人行道） 9.5m（车行道） 2m（护栏 人行道）。该桥上部结构为钢筋混凝土空心板梁；下部结构均为圬工重力式桥台；桥面铺装为沥青混凝土。根据业主提供的相关资料可知，该桥设计荷载为汽车-15 级。
2. 该桥目前存在的主要病害有：
   （1）5#、8#、12#梁局部存在空洞、破损露筋现象，钢筋严重锈蚀。
   （2）全桥铰缝填料缺失，部分铰缝内渗水。
   （3）0#、1#台前墙距左侧 4.7m 处均存在 1 条竖向贯通裂缝，宽5mm~1.2cm。
   （4）1#台前墙局部渗水。
   （5）1#台左侧底部基础遭水冲刷。
   （6）桥面铺装存在多条纵向、横向裂缝，裂缝宽 2mm~4mm。
   （7）两侧人行道路缘石高度过矮。
   （8）左右侧护栏高度过矮，局部存在破损露筋。

二、桥梁加固处治思路：

a：M20砂浆填补绞缝；

b：环氧砂浆修补裂缝；

c：加宽桥梁人行道，便于车辆通行；

d：拆除桥台及桥面破损防水砼铺装，重新施做桥面铺装；

e：清楚桥台植物；

f：新设人行道钢栏杆及人行道栏杆；

g：填充冲刷基础。

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
Q-00目录.dwg	0.05 MB
Q-14组合栏杆构造及配筋图.dwg	0.18 MB
Q-15检修通道断面.dwg	0.07 MB
上海千年公路图框-9.21.dwg	0.16 MB
向阳桥桥梁图纸.dwg	6.46 MB
向阳桥加固设计说明.doc	2.47 MB
封面、扉页.doc	0.53 MB

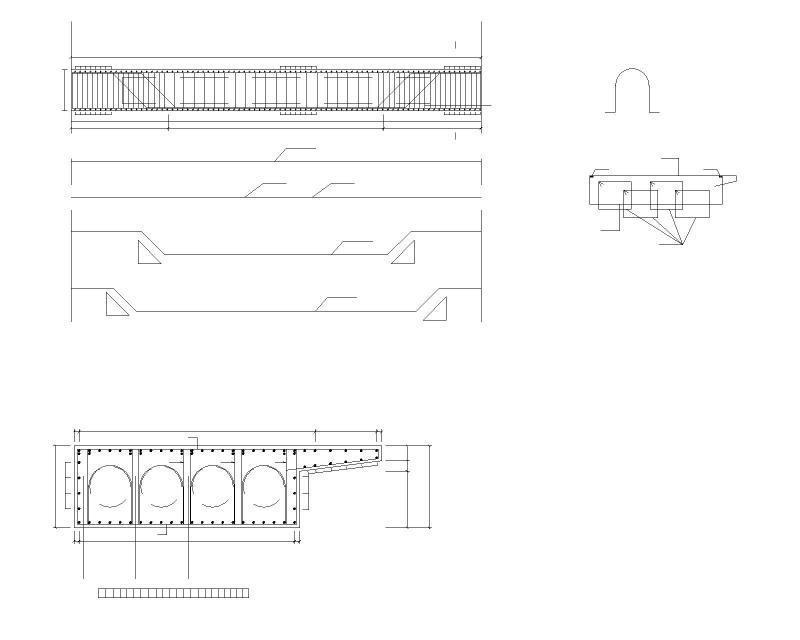

空心板钢筋构造图

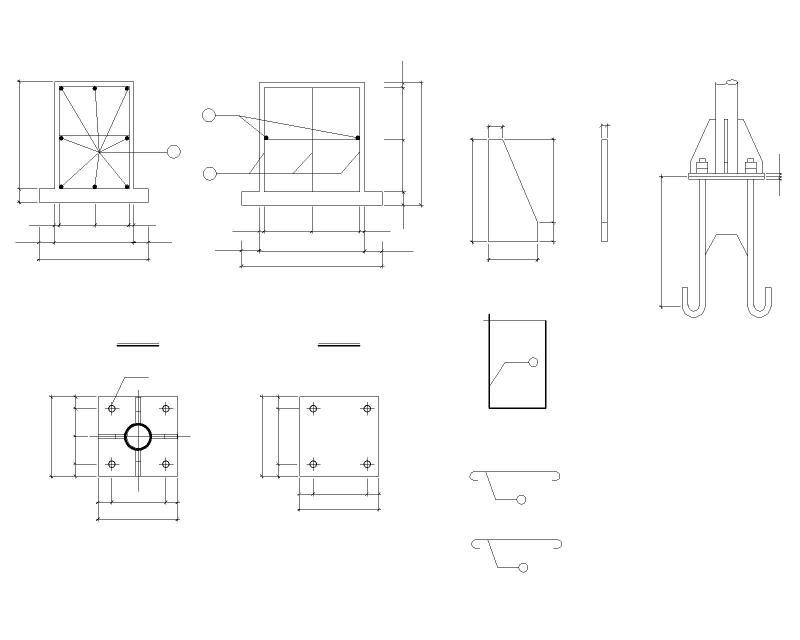

标志基础布置图

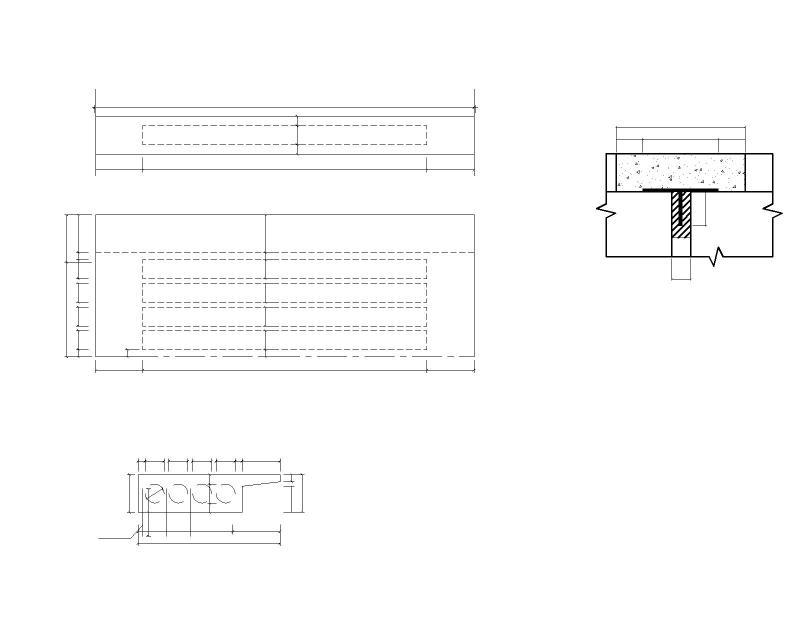

空心板构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
