多层框架结构工业厂房结构施工大样图cad42张图

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.4kN/平方米
• 参考图纸：42张
• 设计年代：近代

该附件为：多层框架结构工业厂房 结构施工图 2021，格式为CAD版本带计算书。

一、简介：

框架结构工业厂房，机械旋挖灌注桩基础及独立基础，建筑的长为57.7m，宽为36.2m，地上4层，地上高度为22.6m,主要结构跨度为5.9~12.0m。

二、目录

结构设计总说明、基础平面布置图、桩基础设计说明及大样图、柱平面图、梁配筋图、板配筋图、楼梯大样图、吊车梁平面布置图、吊车梁设计说明

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
7-1#结构_t6.dwg	1.01 MB
7-2#结构施工图_t6.dwg	0.8 MB
荷载校核.dwg	0.24 MB
计算文件.dwg	0.82 MB
荷载校核.dwg	0.23 MB
计算文件.dwg	0.78 MB
总信息周期位移.doc	0.05 MB
桩基计算.doc	0.04 MB
楼梯计算书.docx	0.05 MB
牛腿计算.docx	0.15 MB
独立基础计算书.docx	0.06 MB

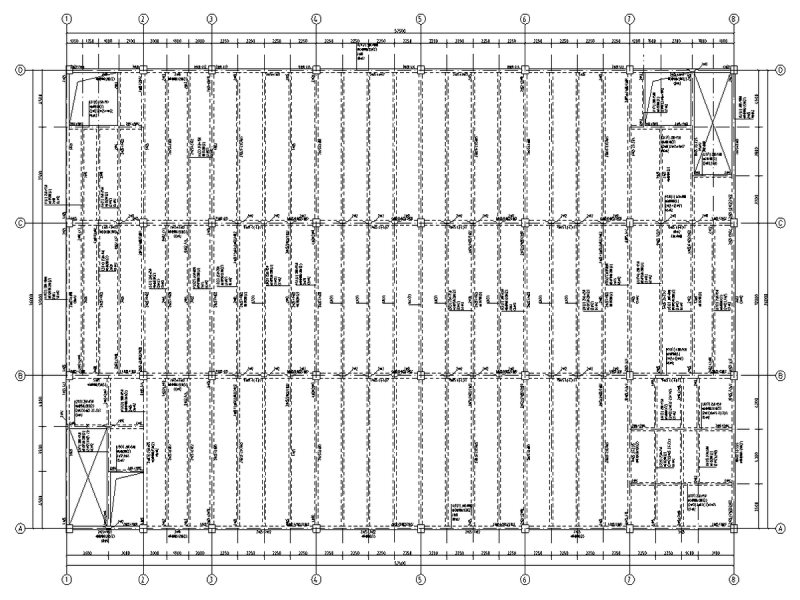

7#22.600m梁配筋图

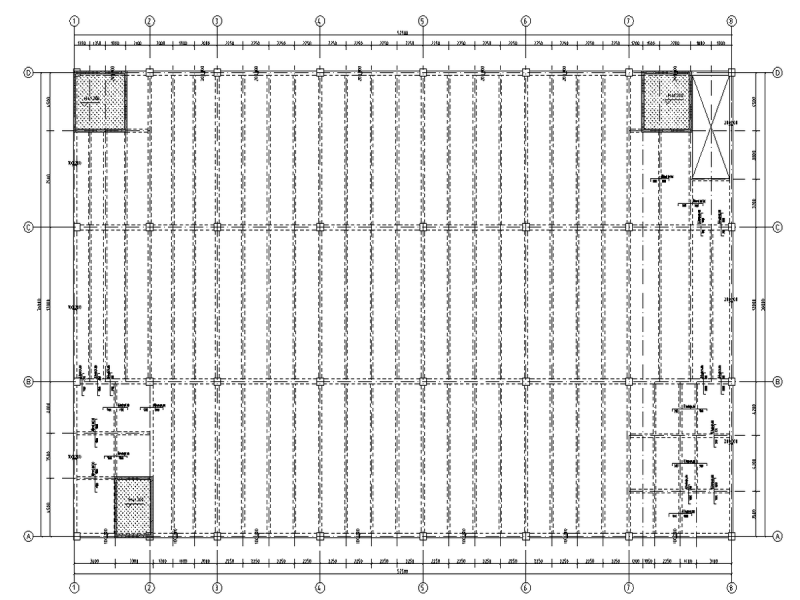

7#22.600m板配筋图

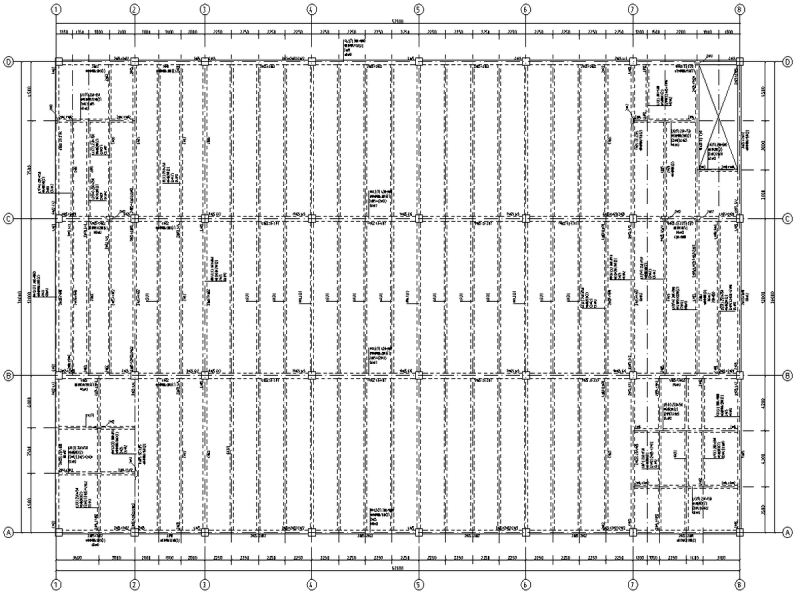

7#18.700m梁配筋图

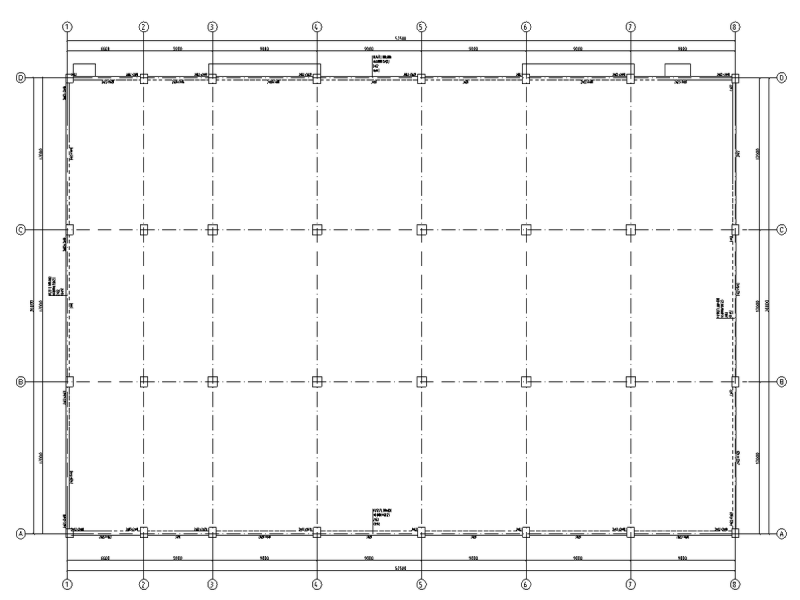

7#18.700m板配筋图

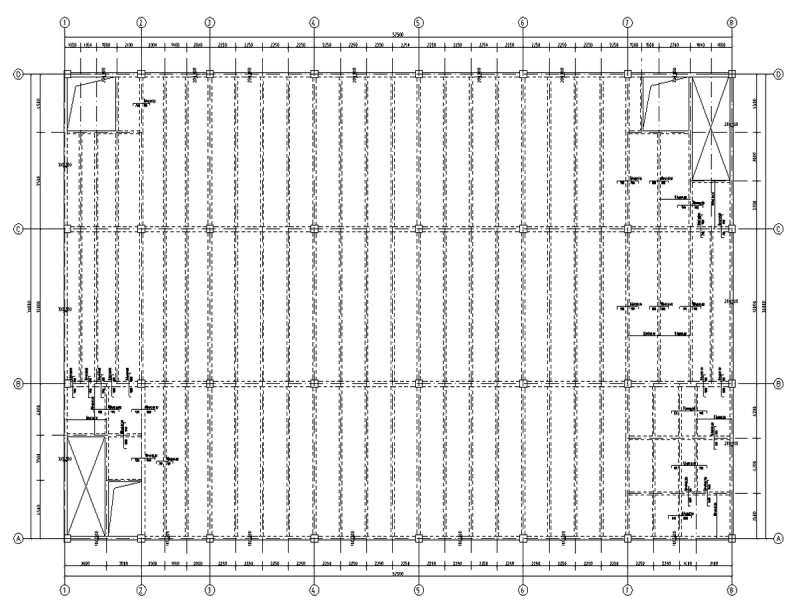

7#4.300m梁配筋图

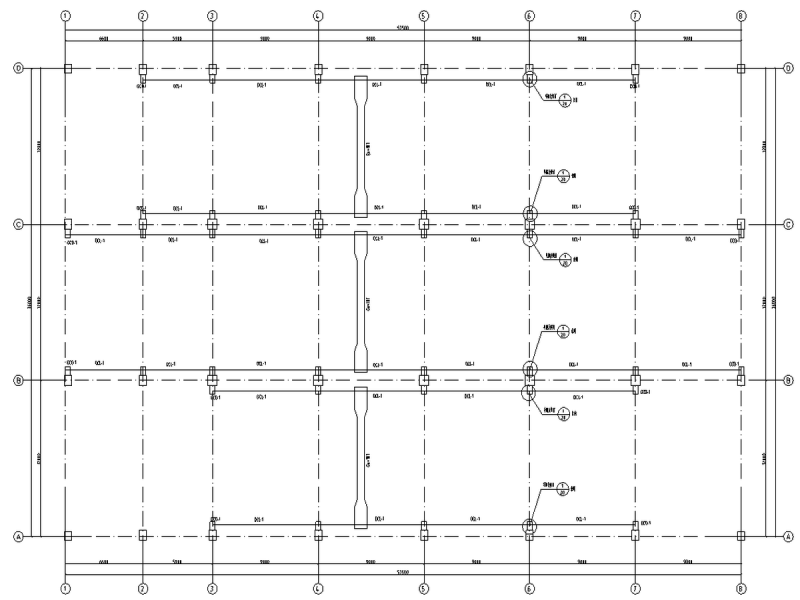

吊车梁平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
