安置房5#塔楼给排水施工图纸cad平面图

[复制链接]

0

主题

0

帖子

1344

积分

超级版主

Rank: 8Rank: 8

积分
1344
发表于 2021-11-28 20:56:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目所在地:贵州
1、项目概要:本项目为 贵州省安置房5#塔楼 给排水施工图
2、设计内容:室内给排水及消防系统。
部分图纸展示:

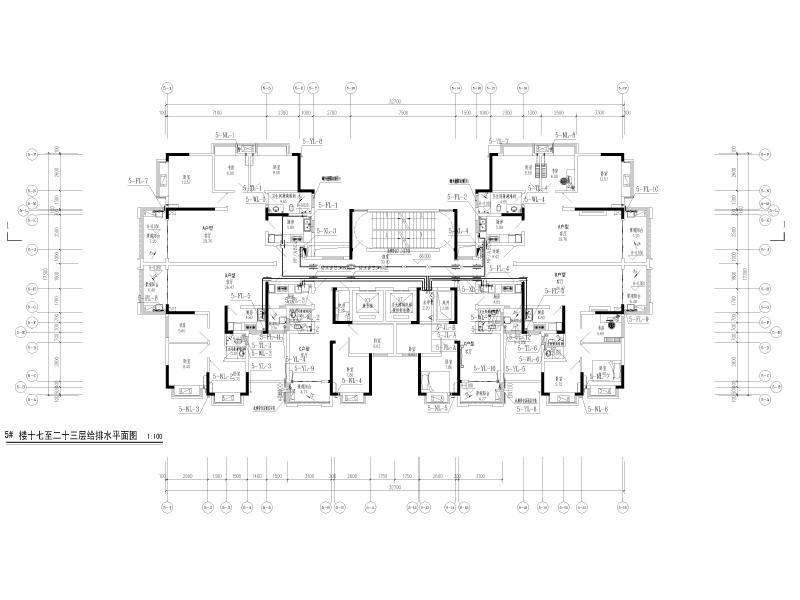

十七至二十三层给排水平面图
十七至二十三层给排水平面图

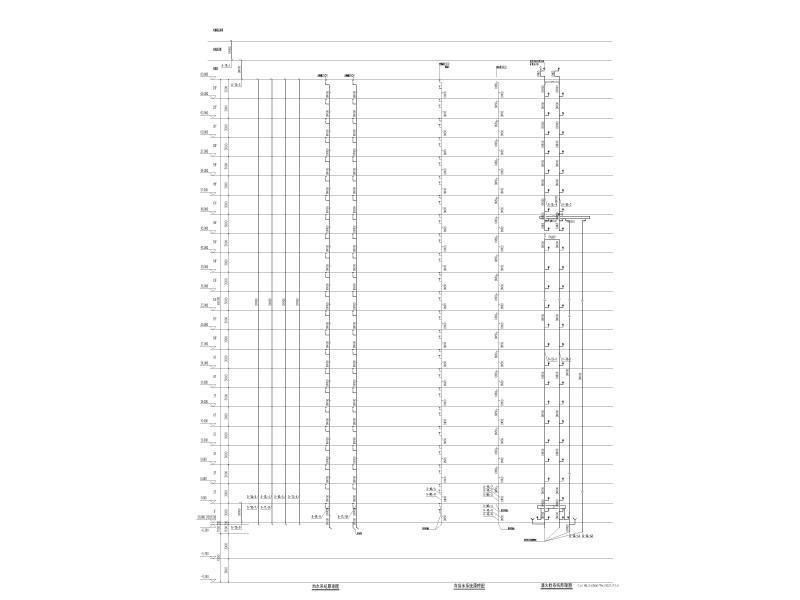

废水系统原理图
废水系统原理图

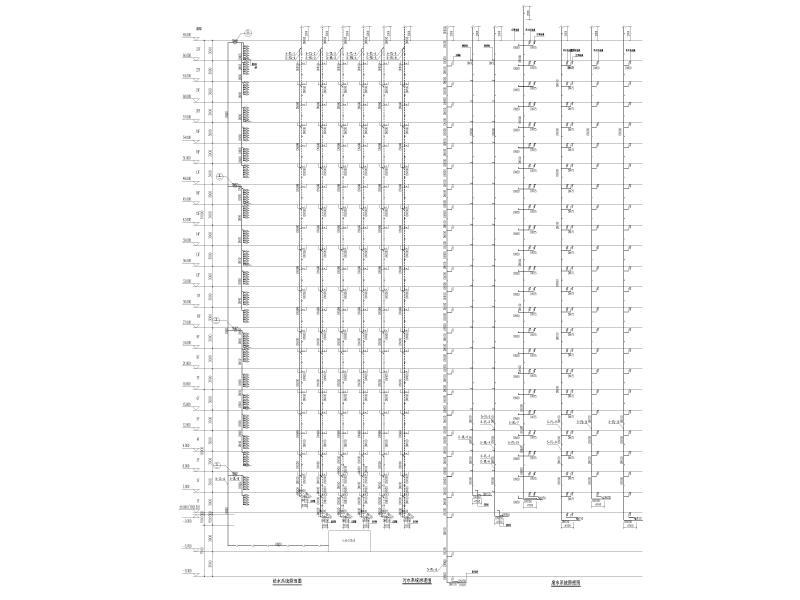

冷凝水系统原理图
冷凝水系统原理图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cde2cfsd1fwwsccs.dwg

8.43 MB

下载  售价: 100 积分    赚积分
